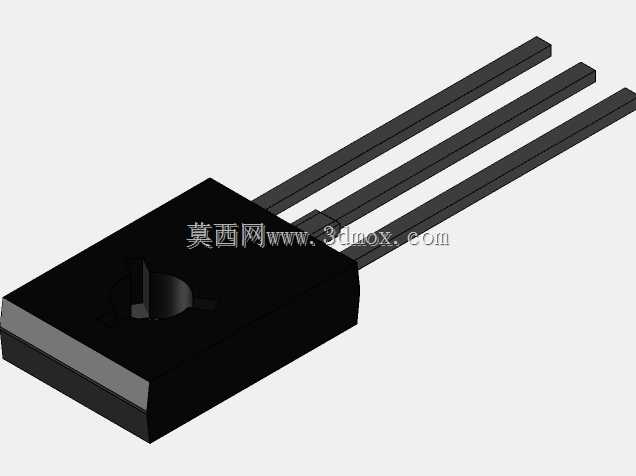

SOT32封装直插式半导体元件三维结构

　　在消费电子、工业控制板卡、低压电源模块的PCB布局设计环节，直插式功率半导体的封装匹配度直接决定整板焊接良率与长期运行可靠性，这款适配SOT32与TO126封装标准的直插元件三维结构，完全围绕板级设计的实际落地需求搭建。从实际应用场景来看，这类封装元件多承担小功率信号放大、低压回路开关、温度采样信号调理等功能，常见于家电控制板、小型工控IO模块、入门级开关电源的次级回路中，设计时需要兼顾插件工位的操作空间、波峰焊的引脚吃锡行程、以及元件本体与周边贴片器件的安全绝缘距离。该结构的引脚间距严格控制在2.29mm，这一尺寸是行业内长期验证的通用插件孔距标准，既能够适配常规2.54mm网格PCB的孔位偏移冗余，也能匹配BD135、

　　BD136、BD139、BD140等多款常用中小功率三极管、同封装霍尔传感器与线性稳压器的安装需求，建模时特意还原了引脚的平直度公差与本体根部的应力释放倒角，避免结构设计时出现引脚与焊盘干涉、本体贴板过紧导致焊接后应力拉扯焊盘脱落的问题。外形设计上，黑色塑封本体的棱角做了符合实际注塑工艺的微小圆角处理，没有出现建模时常见的锐利直角失真，本体正面的定位凹点结构也完整还原，这一结构是产线插件时判断引脚极性的关键标识，结构工程师在做PCB器件封装调用时，可以直接通过该凹点确认1号引脚位置，无需额外对照规格书调整极性方向。三根直插引脚的长度预留了常规板厚1.6mm加上波峰焊引脚伸出2mm的剪脚余量，设计时如果需要适配厚板或者特殊焊接工艺，

　　可以直接在装配环境下调整引脚伸出长度，无需重新绘制封装本体。安装边界方面，建模时已经考虑了元件本体距离周边器件的最小绝缘间隙，在220V以下低压应用场景中，本体周边预留1mm间隙即可满足安规要求，高压场景下可以根据实际耐压等级在装配时调整周边器件布局，该三维结构的本体与引脚相对位置精度控制在0.05mm以内，完全满足结构干涉检查、装配仿真的精度要求，不会出现虚拟装配时间隙足够、实际生产时元件顶壳或者碰周边器件的问题。对于板级结构设计人员来说，这类标准化封装的三维模型不需要反复核对规格书尺寸，直接调用即可完成布局，能大幅减少封装绘制错误导致的打样返工问题。
