GBJ35系列整流桥电子元器件三维结构

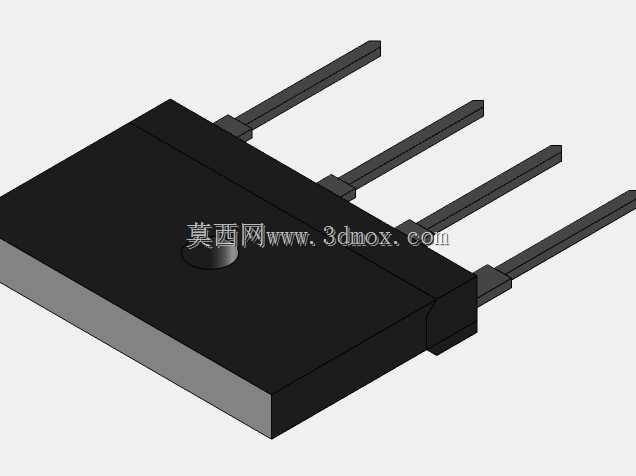

　　在工业控制板卡、开关电源、变频驱动设备的电路设计环节，整流桥是交流转直流回路里的核心功率器件，GBJ35系列扁桥的三维结构建模，需要完全匹配实际量产器件的物理边界，才能给PCB布局、结构干涉校验提供可靠的参考依据。这类器件通常用在35A额定电流等级的整流回路中，覆盖GBJ3510、GBJ3508、GBJ3506等不同反向耐压规格的子型号，不同子型号的封装外形完全统一，仅内部芯片参数存在差异，因此建模时采用统一的外部结构基准，能够适配全系列器件的选型装配需求。从结构设计角度看，该器件采用方形塑封主体加四引脚直插的封装形式，主体外壳为黑色阻燃环氧塑封材质，表面预留的圆形凹位是塑封成型时的进胶点位，建模时需要还原该特征，

　　避免外观与实物出现偏差。四个引脚呈平行直伸状态，引脚间距、引脚截面尺寸、引脚伸出主体的长度都严格遵循行业通用封装规范，引脚根部与塑封主体的衔接位置做了圆弧过渡处理，还原实际器件的应力释放结构，避免装配时引脚弯折出现根部断裂的问题。在实际设备应用场景中，这类整流桥通常布置在PCB板的交流输入侧，部分大电流工作场景下还会在器件塑封主体的平面侧加装散热片，因此建模时特意保证了塑封主体背面的平面度，还原实物的散热贴合面特征，方便结构设计人员直接调用模型完成散热片的装配间隙校验。建模过程中，对塑封主体的棱边做了符合实际工艺的微小倒角处理，没有采用尖锐直角结构，匹配真实塑封器件的成型工艺特征，引脚的金属质感与塑封外壳的哑光质感做了区分，

　　能够在装配校验时直观识别不同部件的边界。考虑到自动化产线的插件装配需求，模型严格控制了引脚的共面度公差对应的结构尺寸，确保插件时四个引脚能够同时对准PCB的安装孔位，不会出现个别引脚偏位无法插装的问题。器件的整体厚度、主体长宽尺寸都完全对标实物的安装边界，在做整机结构布局时，能够准确预留出器件的安装空间，避免与周边的电容、接线端子等元器件出现空间干涉，同时也能提前核算器件上方的安全绝缘距离，满足电气安规的设计要求。
