贴片式0678H系列砖型保险熔断元件

　　在高密度PCB板级电路设计场景中，板载空间的余量往往被压缩到极致，尤其是便携消费电子、工业传感采集板卡这类对器件体积有严苛要求的应用场景，传统轴向引线式保险丝的占用空间、焊接高度都难以适配紧凑布局需求，这类砖型贴片保险丝正是为解决这类布局痛点开发的板载保护器件。从实际电路功能来看，这类器件串联在供电回路的前端入口位置，当回路中出现异常过流、短路工况时，内部的熔断体能够在规定时间内快速分断回路，避免后端的精密传感芯片、信号处理电路因过流出现永久性烧毁，相比传统插件式保险器件，贴片封装的结构能够适配SMT全自动化回流焊生产流程，不需要额外的人工插装工序，能够大幅提升板卡组装的生产效率，同时避免插件引脚带来的额外寄生参数，

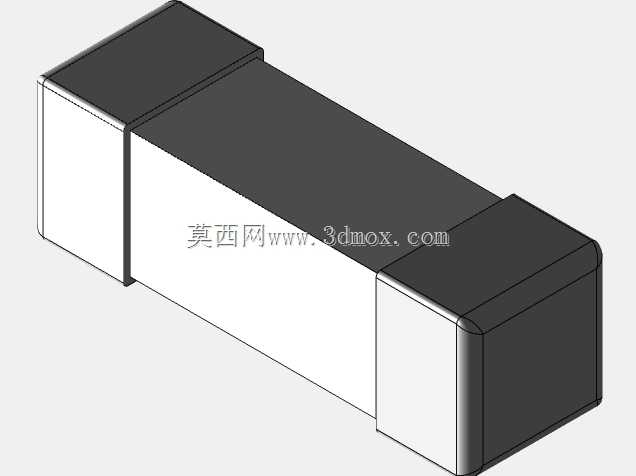

　　对高频信号采集类电路的信号完整性影响更小。在设计建模阶段，需要严格把控器件的外形公差与安装边界，这款器件的实体尺寸为长度10mm、宽度3.18mm、高度3.18mm，两端的金属端帽区域是焊接时与PCB焊盘接触的核心位置，建模时需要保证端帽的平面度、端帽与陶瓷基体的衔接处无多余凸起，避免在SMT贴装时出现器件偏移、立碑、虚焊等工艺问题。器件主体采用长方体砖型结构，没有额外的异形凸起结构，在PCB布局时可以紧贴周边同高度的贴片阻容元件摆放，不需要预留额外的侧向安全间隙，能够最大化利用板上的布线空间。不同于大电流回路使用的方块式保险器件，这款小尺寸砖型保险的额定电流区间适配低压信号回路的保护需求，

　　内部熔断体的选型匹配了常规传感板卡的工作电流阈值，正常工况下的导通压降极低，不会对回路的供电电压造成明显损耗，同时陶瓷基体的耐高温特性能够保证在回流焊高温过程中，器件本体不会出现开裂、内部熔断体误熔断的问题。建模过程中对两端电极的厚度、基体的边角倒角都做了还原，能够直接用于PCB板的3D布局干涉检查，提前排查器件与周边结构件、外壳之间的装配冲突，不需要设计人员再手动测量器件样件绘制轮廓，能够有效缩短板卡设计阶段的器件封装建模周期，在做整机结构装配验证时，也能直观看到器件在板上的实际占位，避免后期打样后出现器件顶壳、与散热片干涉这类低级设计问题。
