单耳环铰接式液压油缸结构设计

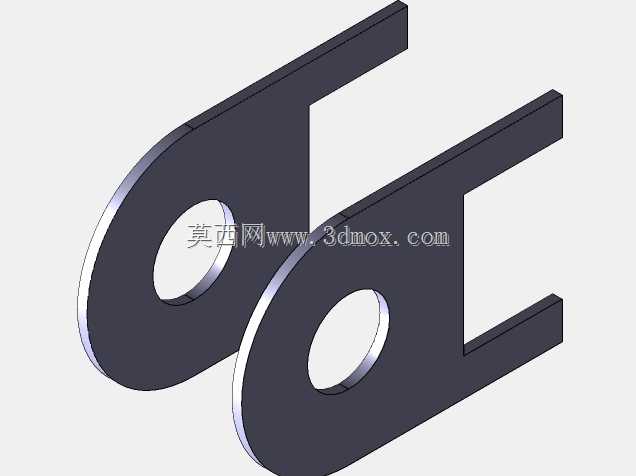

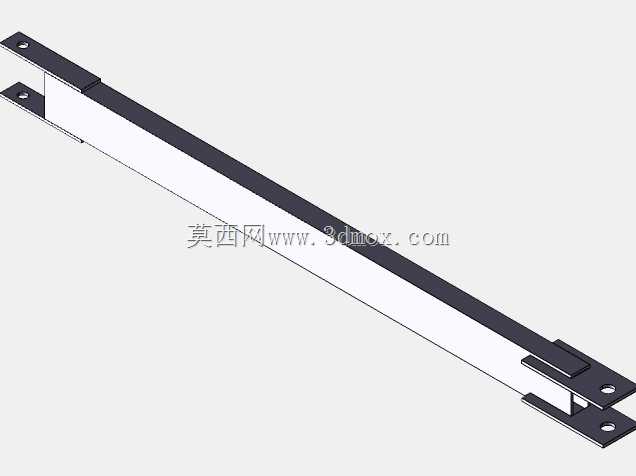

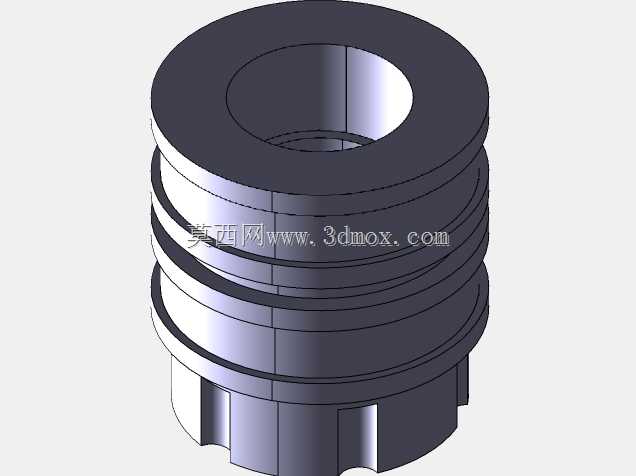

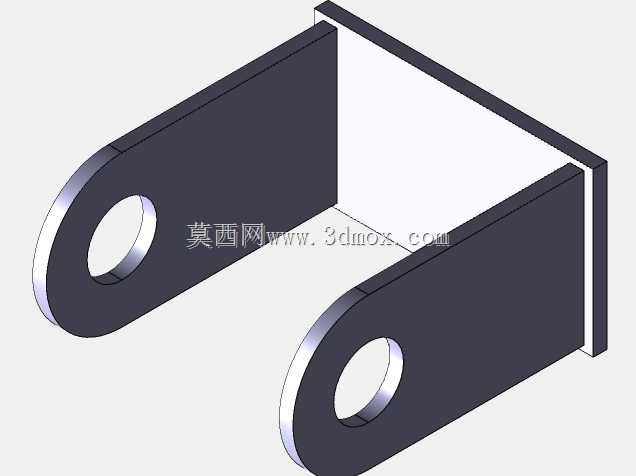

　　在工程机械、高空作业设备、重载举升机构的液压系统中，这类单耳环铰接式液压油缸是核心的直线执行部件，区别于法兰安装、脚座安装的油缸结构，端部铰接的设计能够适配安装基座存在小幅角度偏转的工况，避免油缸在伸缩过程中承受额外的径向弯矩，延长密封件与活塞杆的使用寿命。从结构设计逻辑来看，缸体采用无缝钢管加工成型，内壁做珩磨处理保证表面粗糙度与圆柱度，给活塞往复运动提供低摩擦的运动基准，活塞与缸筒内壁之间搭配格莱圈与导向环，既保证高低压腔之间的密封性能，也能承受活塞运动过程中的侧向力，避免金属直接接触造成的缸壁拉伤。上端的耳环内孔预留了安装关节轴承的位置，能够补偿安装面的角度误差，适配举升臂、载人篮架这类随动作不断改变铰接角度的连接场景，

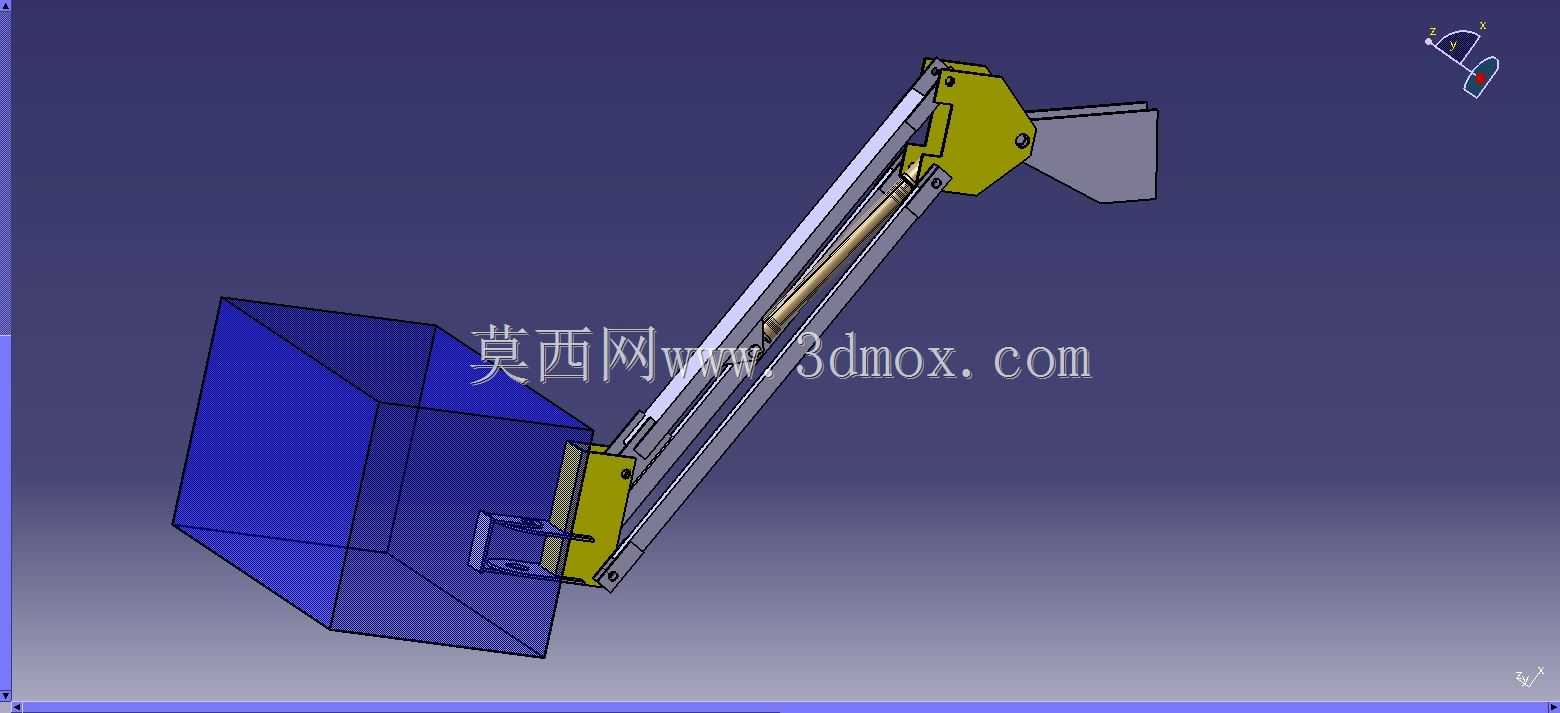

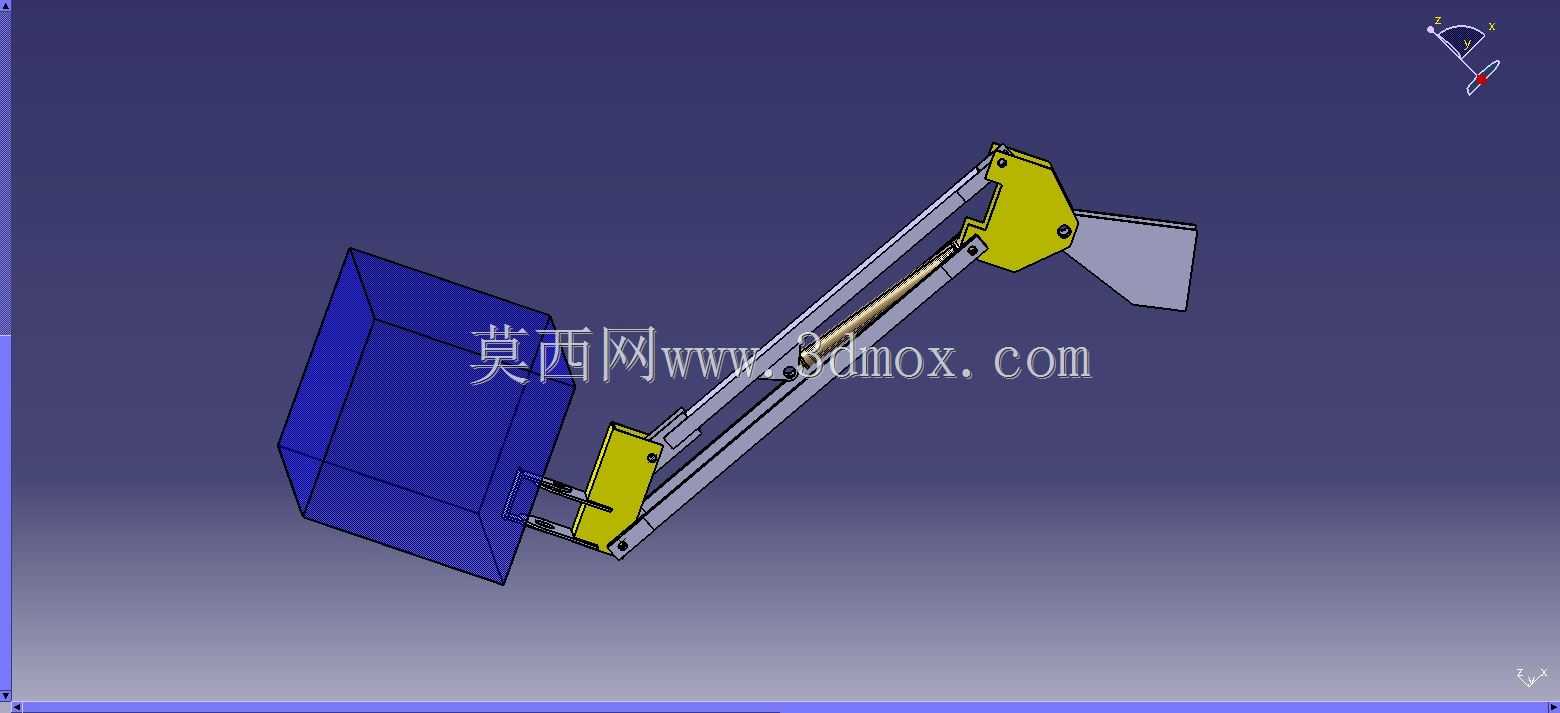

　　下端的油口位置做了加厚处理，避免管路安装时的应力造成缸体变形，同时油口螺纹采用标准公制细牙螺纹，适配常规液压管路的连接规格，不需要额外做转接头适配。设计过程中需要重点控制的安装边界包括：耳环铰接孔的中心距公差，直接决定了油缸全伸全缩行程下的安装适配性，活塞杆伸出后的最大悬臂长度需要结合额定工作压力做挠度校核，避免长行程工况下活塞杆出现弯曲变形，缸体外径的尺寸需要预留足够的安装间隙，保证设备动作过程中缸体不会与周边结构件发生运动干涉。这类油缸常配套在高空作业平台的载人篮调平机构、小型起重机的变幅机构、环卫设备的举升翻转机构中，工作时通过高压油液推动活塞带动活塞杆做直线伸缩动作，将液压系统的压力能转化为机械能，驱动负载完成举升、调平、

　　压紧等动作，相比电动推杆、气缸类执行部件，液压油缸的输出力密度更高，同等安装尺寸下能够提供数倍于电动执行件的推力，更适合重载、工况冲击较大的户外作业场景。结构设计时还需要考虑密封件的耐温、耐油性能，根据设备的工作环境温度选择适配的密封材质，低温工况下选用耐低温的丁腈橡胶材质，高温工况则搭配氟橡胶密封，避免密封件过早老化造成内泄、外泄问题，同时活塞杆表面做镀硬铬处理，提升表面硬度与防锈能力，避免户外作业时泥沙、水汽附着造成活塞杆表面锈蚀，刮损密封件导致漏油故障。
