工程机械铰接式动臂液压油缸结构

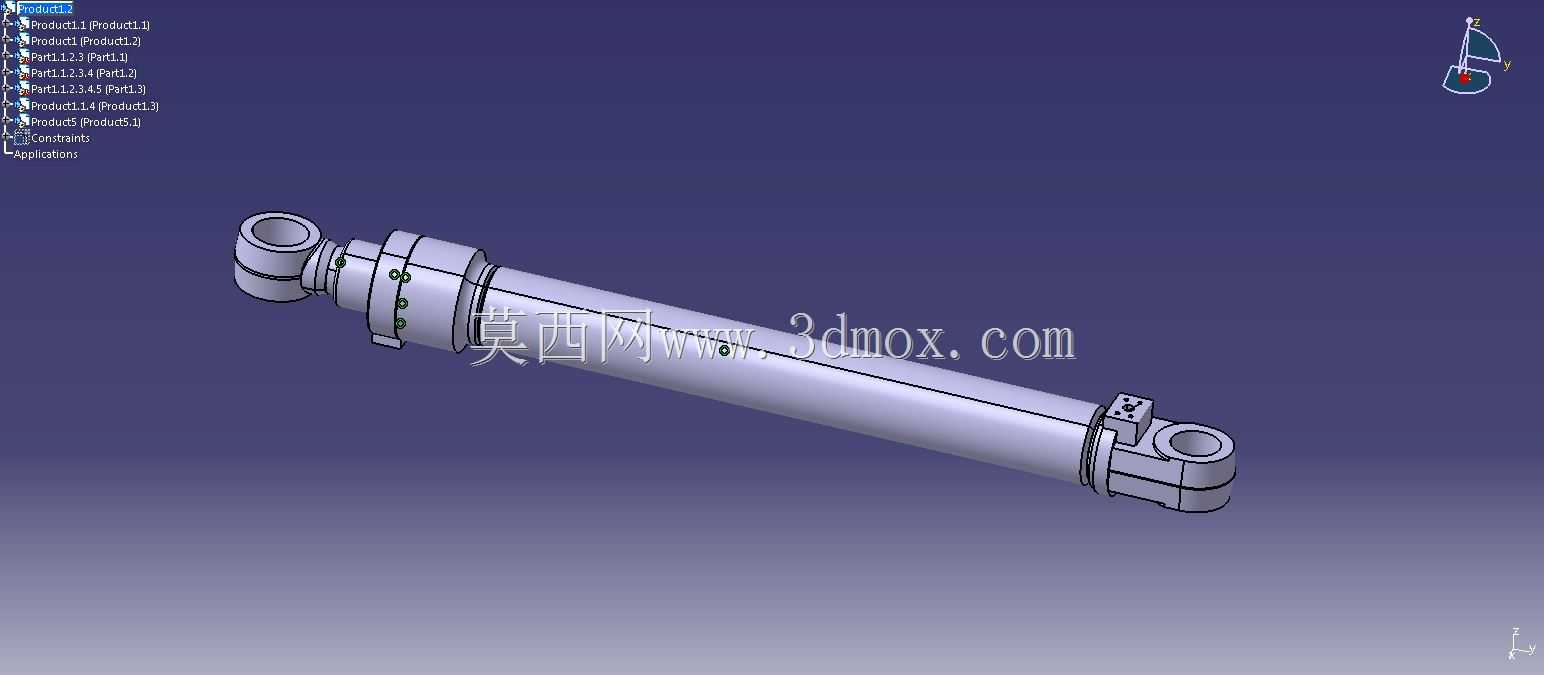

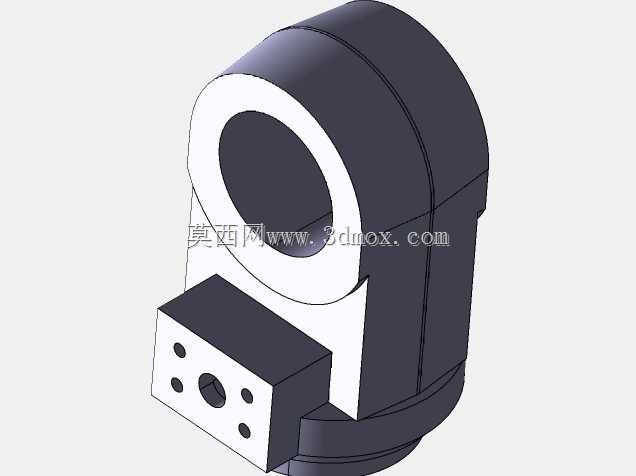

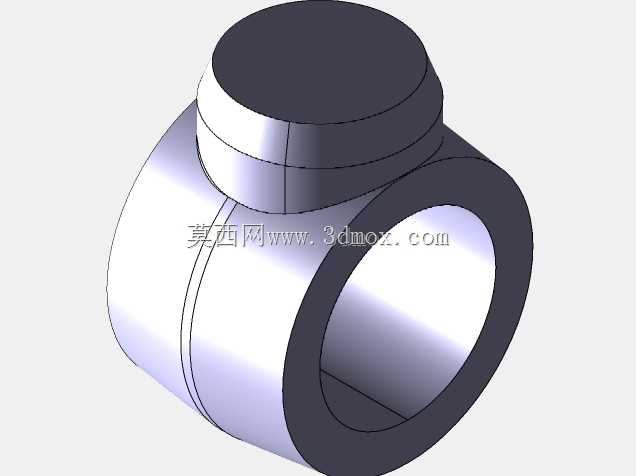

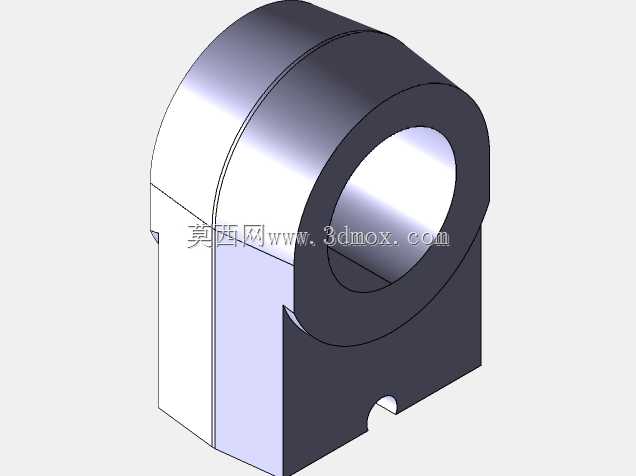

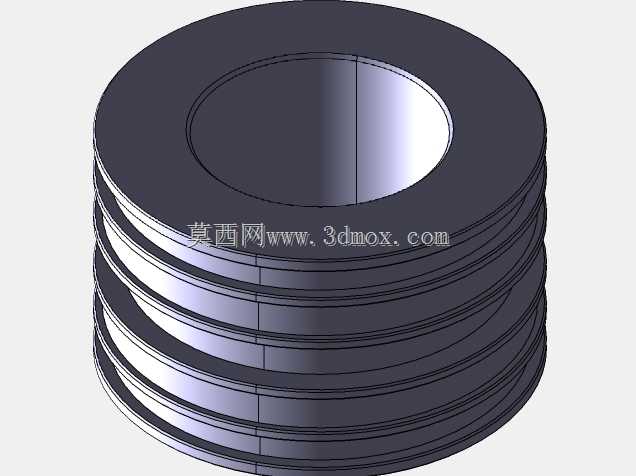

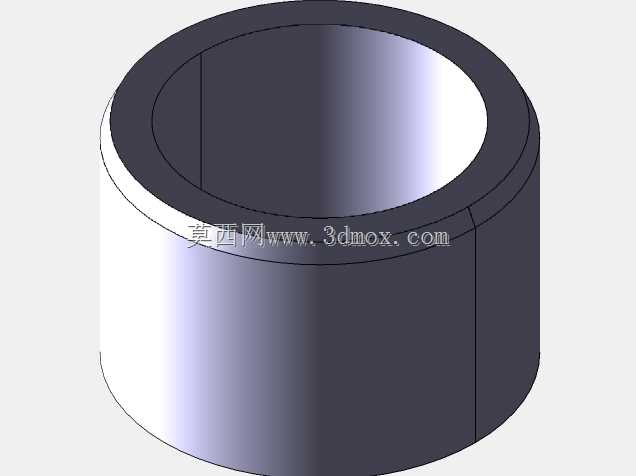

　　在工程机械作业装置的动力传递链路里，动臂油缸是承担举升载荷、调整工作装置姿态的核心执行部件，常见于挖掘机械、装载机械、高空作业平台等需要大推力直线驱动的设备场景，其性能直接决定作业装置的举升能力、动作平顺性与负载保持稳定性。这款动臂油缸采用双耳环铰接的安装形式，两端的铰接孔分别对接工作装置的动臂铰接点与机身固定支座，安装时需保证两端铰接轴的同轴度偏差控制在合理范围，避免偏载造成杆体密封件偏磨、导向套异常磨损，缩短油缸使用寿命。从结构设计来看，缸体采用无缝钢管加工成型，内壁做珩磨处理保证表面粗糙度与圆柱度，降低活塞往复运动的摩擦阻力，同时减少内泄漏风险；活塞与活塞杆的连接采用锁紧螺母加防松结构，承受大负载交变载荷时不会出现连接松脱；

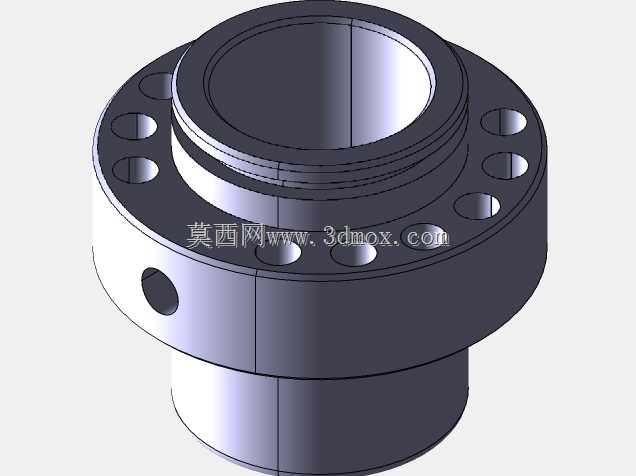

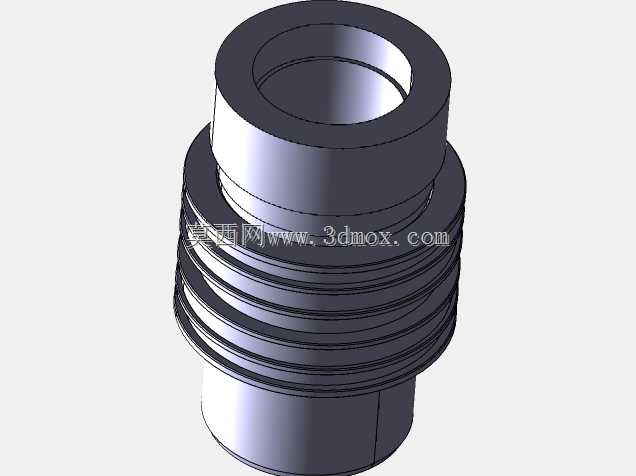

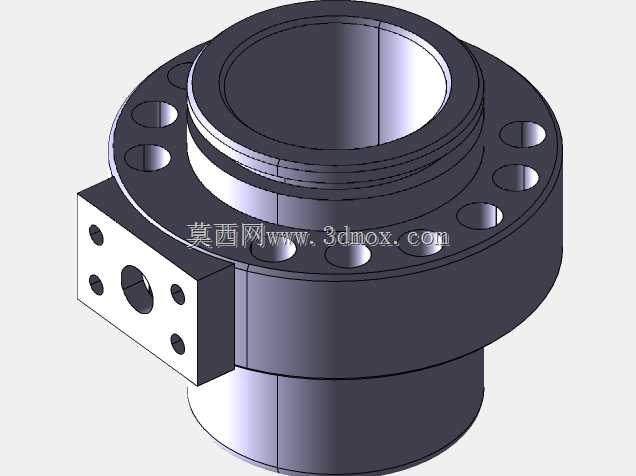

　　活塞杆表面做硬化处理加镀层，提升耐磨与防锈能力，适配户外多粉尘、多泥水的作业环境。导向套部位设置多重密封结构，包含防尘圈、轴用密封圈、缓冲密封圈，既可以阻挡外部粉尘、泥水进入缸体内部污染液压油，也能在活塞杆伸出到行程末端时实现缓冲，避免刚性撞击造成结构件损伤。缸筒上集成的油口布局兼顾管路排布便利性，进出油口的位置避开了作业过程中容易与结构件发生干涉的区域，外接液压管路时无需额外做复杂的避让弯折。设计过程中充分考虑了安装边界，缸体收缩后的总长度适配对应动臂的最小安装距，完全伸出后的行程满足动臂最大举升角度的行程需求，不会出现行程不足导致举升角度不够，或是行程过长造成结构顶死的问题。缸体外部的紧固件均采用标准件，后续维护更换密封件、

　　易损件时无需定制特殊配件，降低现场运维的成本与停机时间。在实际作业过程中，油缸通过液压系统提供的压力油驱动活塞杆伸缩，带动机身连接的动臂绕铰接点转动，完成举升、下降的动作，配合斗杆、铲斗油缸的协同动作，可实现不同高度、不同距离的作业需求；其负载能力匹配对应吨位设备的额定举升载荷，在过载工况下可通过液压系统的溢流阀实现压力保护，避免油缸结构件出现塑性变形。
