自行车低置式叉冠连接结构设计

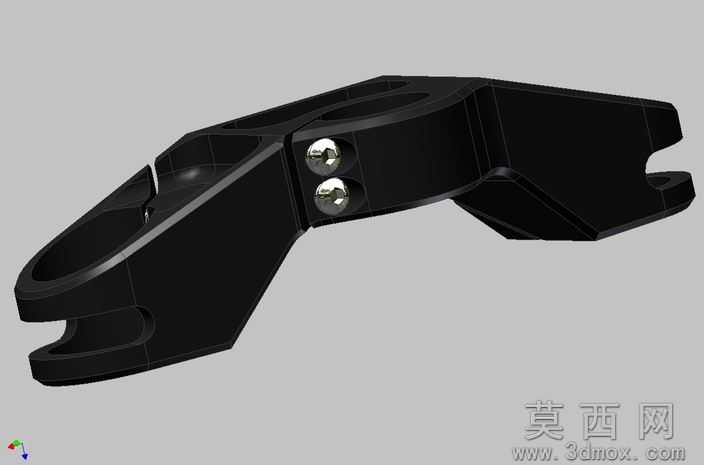

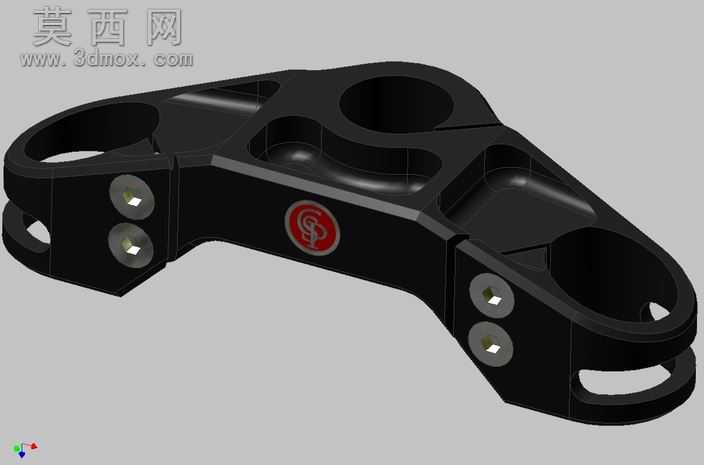

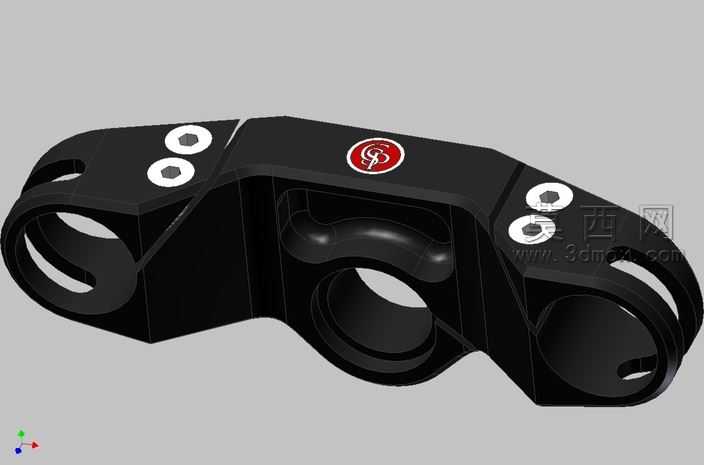

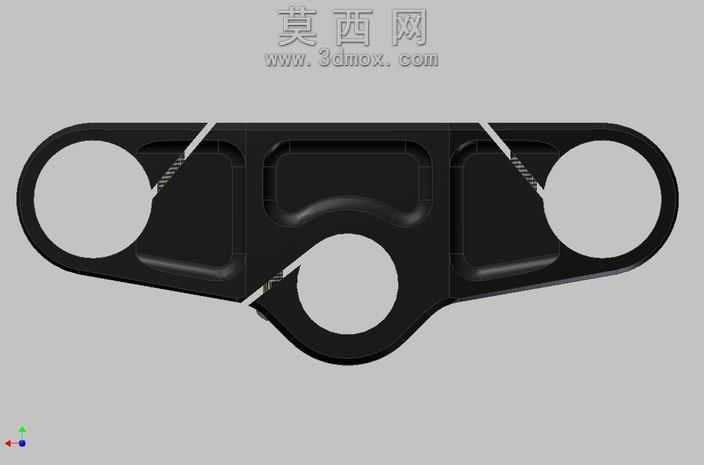

本作品为自行车前叉部位的低置式叉冠三维建模设计，整体采用一体化刚性结构思路完成建模创作。建模阶段首先通过草图绘制勾勒出叉冠的整体轮廓，精准定位三个套筒的中心轴线位置，两侧套筒用于与前叉竖管、叉腿进行套接配合，中部的镂空结构用于避让前轮安装空间，同时兼顾整体轻量化需求。建模过程中对各安装孔位进行了精准的参数化约束，六处内六角螺丝安装位采用沉孔设计，既保证螺丝安装后表面齐平无凸起，也能提升连接后的结构稳定性。模型表面做了圆角过渡处理，所有棱角位置均设置了适配的圆角半径，避免应力集中问题，提升构件的实际使用寿命。材质渲染阶段，主体结构采用哑光黑色金属材质模拟铝合金阳极氧化后的表面效果，还原金属构件的细腻磨砂质感，中部的品牌标识区域采用红底白字的烤漆材质，与黑色主体形成鲜明视觉对比，螺丝部位采用银灰色金属材质还原不锈钢紧固件的视觉效果，整体渲染光影柔和，清晰展现出构件的结构层次与细节特征。结构设计上采用低置式布局，相较于传统高位叉冠能够有效降低车头部位的重心，提升骑行过程中的操控稳定性，两侧的连接臂采用等强度变截面设计，在保证结构刚性的前提下尽可能削减冗余材料，实现轻量化与结构强度的平衡。套筒内壁做了适配的公差预留设计，能够满足实际装配过程中与管件的过盈配合需求，侧面的镂空槽位既可以减轻整体重量，也能够为安装过程中的对位操作提供可视化参考，整体结构紧凑，各部位衔接流畅，完全符合自行车前叉部件的实际装配使用需求。
