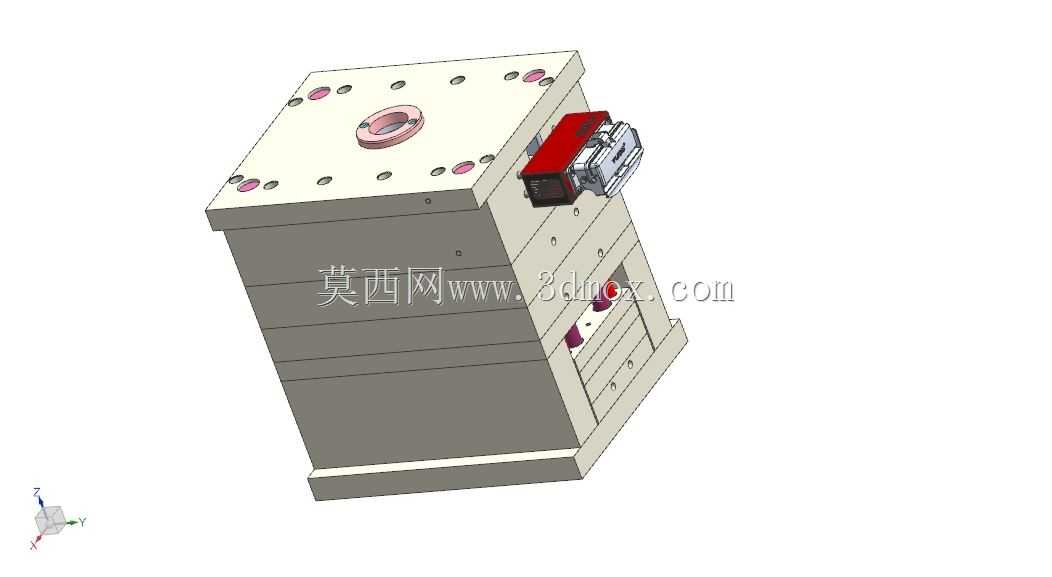

12腔翻盖注塑模具结构设计方案

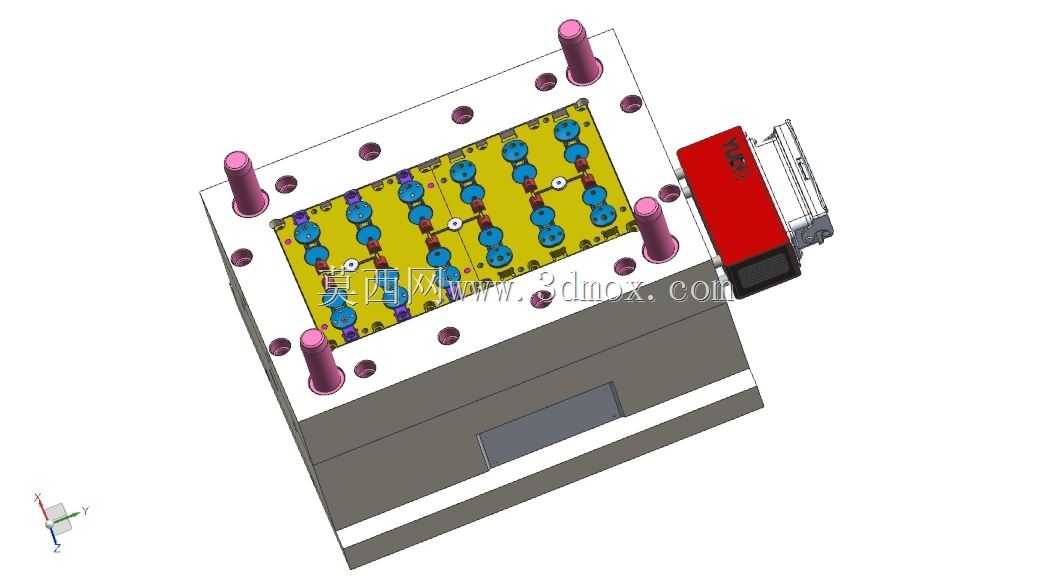

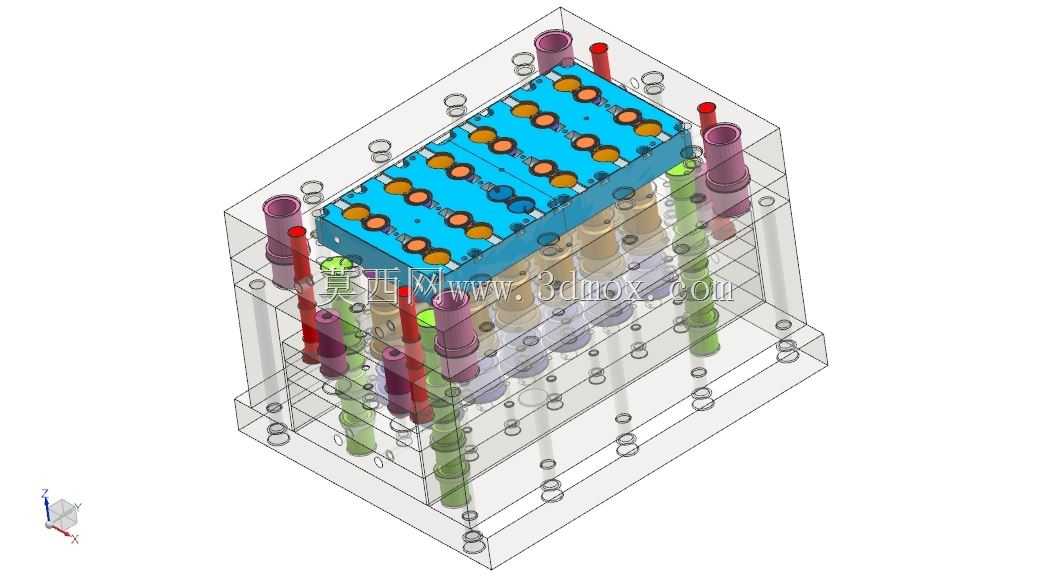

　　这套12腔翻盖注塑模具主要面向日化包装、小型消费电子配件类翻盖塑件的批量生产场景，适配常见PP、PE等软质翻盖常用注塑原料，单模次可完成12件翻盖塑件的成型作业，能有效匹配中小批量塑件订单的生产节拍需求，在包装制品生产车间的卧式注塑机上可直接适配安装。从结构设计逻辑来看，模具采用平衡式型腔排布方案，12个型腔沿模具中心对称分布，进胶点设置在每个翻盖的非外观装配面，避免进胶痕迹残留在塑件外露外观面，同时平衡式流道设计能保证各型腔充模压力、填充速度保持一致，减少不同型腔塑件的成型尺寸偏差，降低飞边、缺胶、缩痕等常见注塑缺陷的出现概率。模具的导向系统采用多组精密导柱导套配合，导柱分布在模具模板四角位置，合模时可实现精准对位，

　　避免型腔错位导致的塑件壁厚不均问题，导柱端部做圆弧导向处理，能减少合模过程中的磕碰损伤，延长模具整体使用寿命。侧向抽芯结构针对翻盖的铰接倒扣特征设计，采用斜导柱驱动滑块的抽芯方案，开模过程中斜导柱带动滑块完成侧向抽芯动作，抽芯行程刚好覆盖倒扣的脱模距离，不会出现抽芯不足导致的塑件拉伤问题，同时滑块设置耐磨板结构，长期生产过程中可通过更换耐磨板维持滑块配合精度，降低模具维护成本。冷却系统采用随形水路设计，在型腔、型芯侧分别布置多组循环冷却水路，水路距离型腔表面的距离保持均匀，能保证模温分布均衡，缩短塑件冷却定型时间，提升单模次生产效率，同时避免因冷却不均导致的塑件翘曲变形问题。顶出系统采用顶针+推板组合顶出方案，

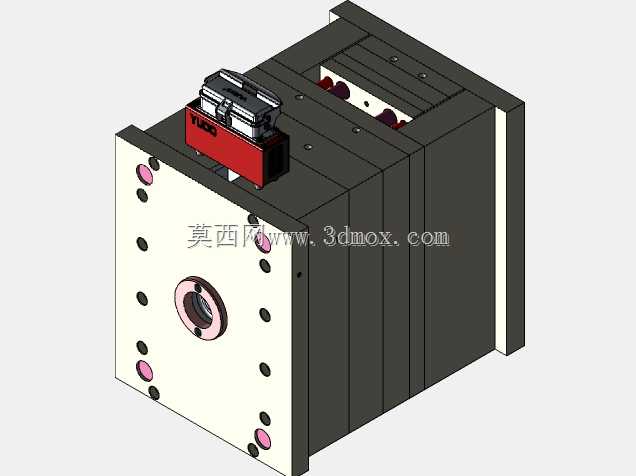

　　针对翻盖的薄壁结构特征，在塑件的非外观面布置顶针位置，推板辅助顶出能分散顶出力，避免顶出过程中塑件出现顶白、顶穿等缺陷，保证塑件脱模后的外观完整性。模具的安装边界适配常规200吨级卧式注塑机的安装尺寸，定位圈、浇口套尺寸符合行业通用标准，上机安装时无需额外做适配改装，锁模孔位置与注塑机模板孔位匹配，可快速完成装夹调试。整套模具的分型面设计沿塑件的最大轮廓线设置，分型面贴合紧密，合模后不会出现溢料飞边问题，同时分型面做了耐磨处理，长期开合模过程中不会出现分型面塌陷磨损的情况。在实际生产调试中，这套模具的成型周期可控制在18秒以内，成型后的塑件铰接部位活动顺畅，翻盖开合无卡滞，尺寸精度可满足装配公差要求，无需大量后续修边处理，能直接进入下游装配工序。
