头肩洗发水瓶盖注塑成型模具结构

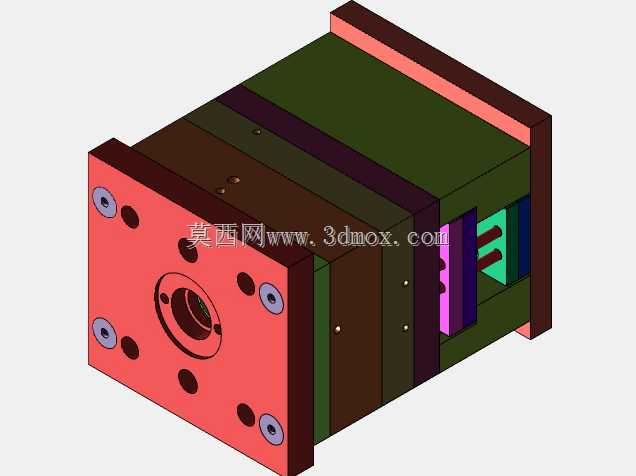

　　这套模具面向日化洗护品类的塑料瓶盖量产场景，对应日常流通的头肩类洗发水瓶盖注塑成型工序，是日化包材生产环节的核心成型工装。从结构排布来看，模具采用标准模架叠层设计，从进料侧到顶出侧依次排布定位法兰、定模板、型腔板、型芯固定板、动模垫板、顶出机构安装板与动模座板，各层板件通过精密导柱导套实现合模定位，合模过程中导套先于型腔接触完成导向，避免型腔与型芯发生碰擦损伤成型面。进料端设置在定模侧中心位置，采用主流道直入搭配侧浇口的进料方案，熔融塑料从注塑机喷嘴注入后，经主流道分流到各型腔浇口，填充过程中可通过调整浇口截面尺寸控制各型腔的进料速度，保证多腔填充的平衡性，避免出现缺胶、飞边、熔接痕明显等成型缺陷。冷却回路采用多层并联排布，

　　在型腔板与型芯固定板内分别开设循环水道，靠近成型面的水道距离型腔壁保持均匀间距，确保成型过程中型腔与型芯各区域温度均匀，冷却速率一致，减少瓶盖成型后的收缩变形，保证瓶盖的尺寸精度与配合密封性，让成型后的瓶盖能与洗发水瓶口实现可靠旋合，无漏液、滑牙问题。顶出机构设置在动模侧，采用顶杆顶出方案，顶杆排布位置避开瓶盖的外观面与配合螺纹区域，顶出过程中各顶杆同步动作，平稳将冷却固化后的瓶盖从型芯上推出，避免顶出过程中出现顶白、变形等问题。模具的安装边界适配常规卧式注塑机的装模尺寸，定模侧定位法兰与注塑机定位孔匹配，动模侧的顶杆孔位置对应注塑机顶出杆排布，无需额外改装即可上机装夹调试。设计过程中针对日化瓶盖的批量生产需求，对易磨损的型芯、

　　型腔部位采用镶件式结构，磨损后可单独更换镶件，无需整体报废模架，降低长期生产的维护成本；同时在分型面位置设置排气槽，填充过程中型腔内的空气可通过排气槽顺畅排出，避免困气导致的烧焦、填充不足问题。整套结构兼顾了量产效率与成型稳定性，适配PP、PE等常用日化包材塑料的注塑工艺参数范围，可满足连续大批量生产的工况要求。
