中心管注塑成型模具结构设计方案

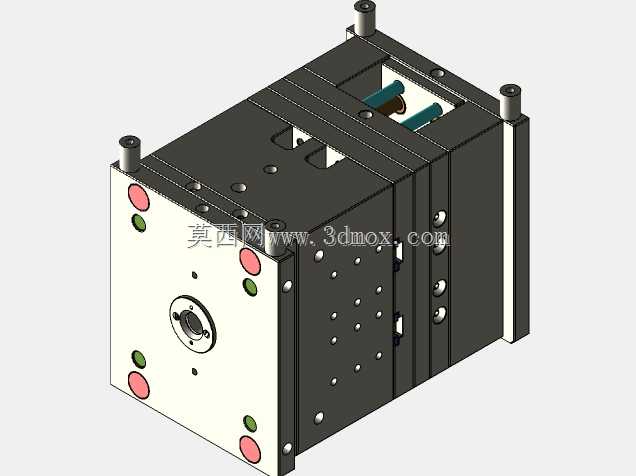

　　这套模具主要面向传感器配套中心管类塑胶件的批量注塑生产场景，这类中心管作为传感器内部流体或信号通路的核心承载构件，对成型后的尺寸精度、内壁同轴度、端面平面度都有较高要求，模具的整体结构围绕稳定连续生产、降低成型缺陷率的核心目标展开设计。从整体模架布局来看，采用了标准两板模衍生的侧抽芯结构，模架的长宽安装边界适配常规120吨级卧式注塑机的拉杆间距，安装孔位完全匹配对应机型的动定模固定板装夹尺寸，无需额外加装过渡垫板即可直接上机装夹，能减少前期换模调试的辅助工时。模具的分型面设置在中心管法兰端面位置，分型面贴合处做了0.02mm的研合封胶余量，避免长期生产后出现飞边披锋问题，型腔部分采用镶拼式结构，核心成型镶件选用预硬模具钢制作，

　　对应中心管内壁的细长型芯做了中心通油冷却的结构设计，避免细长型芯在连续注塑过程中因受热不均出现弯曲变形，导致成型后的中心管内壁出现偏心、壁厚不均的缺陷。侧抽芯机构对应中心管侧壁的侧向孔位特征，采用斜导柱驱动的滑块结构，滑块的导向行程预留了足够的安全余量，抽芯动作完全覆盖侧向成型特征的脱模距离，不会出现抽芯不到位导致的产品拉伤问题，滑块的锁紧面做了7度的楔紧角度，匹配注塑过程中的型腔内压，避免射胶过程中滑块移位导致的孔位尺寸超差。浇注系统采用侧浇口进料，浇口位置设置在中心管法兰的非装配边缘，后续去除浇口后不会影响产品的装配贴合精度，流道截面采用圆形设计，能减少熔料输送过程中的压力损失，保证型腔内熔料填充的均匀性。

　　冷却回路采用分层环绕布置，定模侧的冷却水路贴近型腔表面，动模侧的冷却水路同时覆盖型芯和滑块区域，保证整个成型区域的温度差控制在5摄氏度以内，有效缩短产品的冷却定型周期，同时减少因冷却不均导致的产品翘曲变形。导向部件采用标准精密导柱导套配合，导柱设置了提前导入的倒角结构，合模过程中能保证动定模的对中精度，避免因合模错位导致的型腔碰伤问题，顶出系统采用顶针+顶管的组合顶出方式，顶出力均匀分布在产品的法兰端面和管壁位置，顶出过程中不会出现产品顶白、顶穿的缺陷，整套模具的动作行程都经过干涉校验，开合模、抽芯、顶出动作的时序完全匹配注塑机的标准动作逻辑，无需额外改装设备即可投入生产。
