传感器翻盖类注塑成型翻转式导模结构

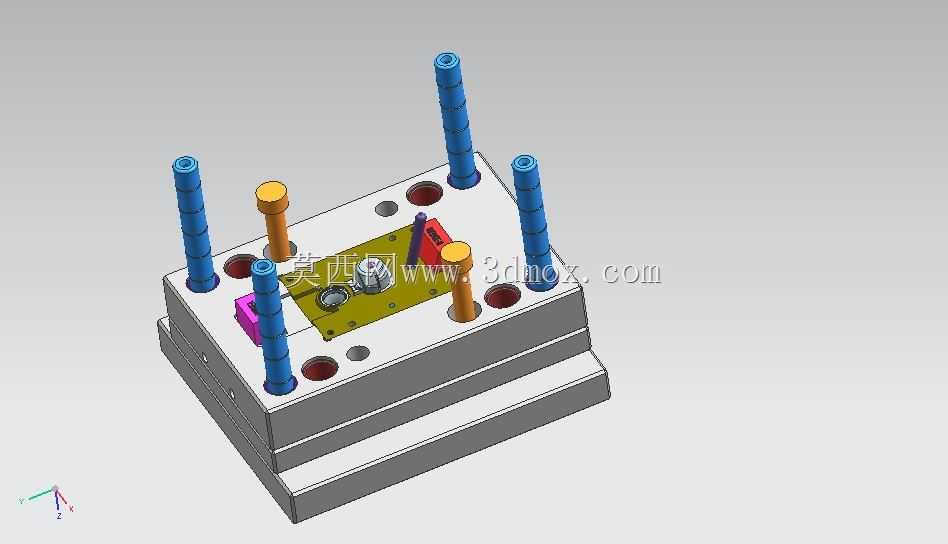

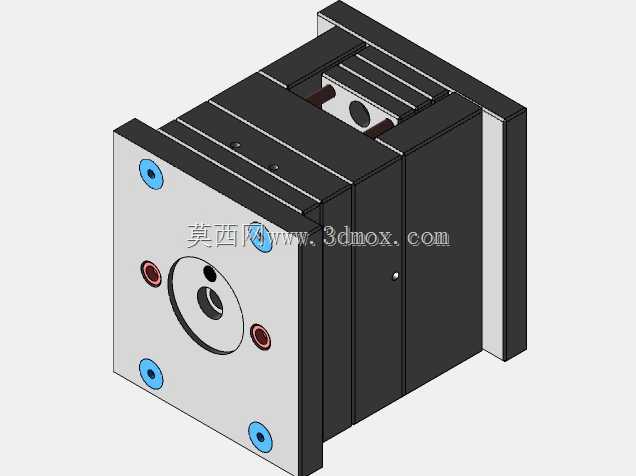

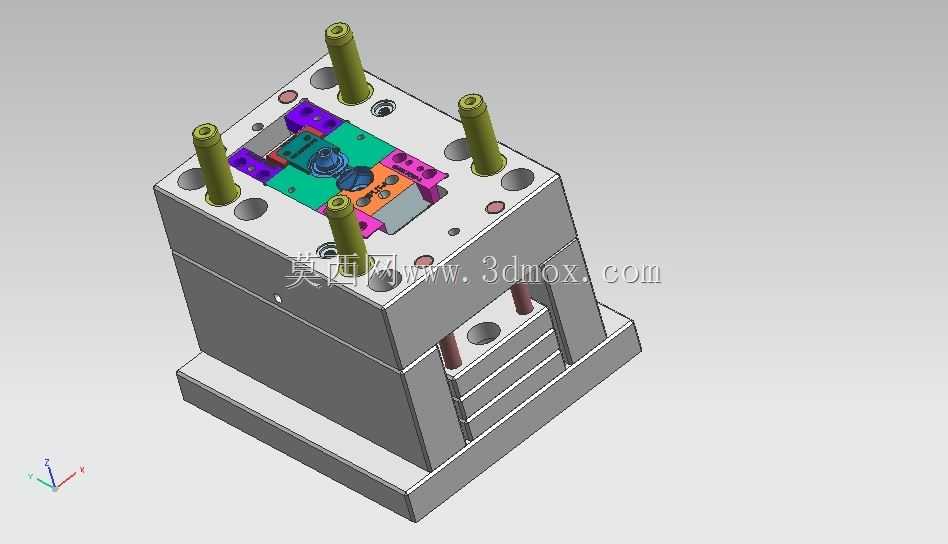

　　这套翻转式导模主要面向小型传感器翻盖类塑胶件的批量注塑生产场景，在消费电子、工业传感配件的注塑加工环节中承担核心成型工装的作用，适配卧式注塑机的安装接口，可直接完成对应塑胶件的射胶、保压、冷却、开模顶出全流程作业。从结构设计逻辑来看，整套模具采用标准模胚搭配定制成型腔的组合思路，四根等高导柱沿模架四角对称布置，导柱表面做硬铬镀层处理，开合模过程中可保证动定模的对位精度控制在0.02mm以内，避免长期生产出现型腔错位导致的产品飞边、尺寸超差问题。模架内部的流道采用平衡式布局，针对翻盖类零件的薄壁结构特征，进胶点选在零件非外观面的加强筋位置，既可以保证熔料填充时的流动顺畅，避免短射、缺胶问题，也能减少后续浇口处理的人工工作量。

　　顶出结构采用多顶针搭配斜顶的组合方案，针对翻盖上的卡扣、倒扣结构，斜顶的倾斜角度经过反复校核，开模顶出时不会对零件的卡扣结构造成拉伤，保证成型后零件的装配配合精度。模具的冷却水路沿型腔周边均匀排布，水路直径选用行业通用的8mm规格，进出水接口设置在模架侧方，适配车间常规的冷却水塔供水参数，可将成型周期控制在合理区间，提升批量生产的效率。安装边界上，整套模架的长宽尺寸适配120吨级卧式注塑机的哥林柱间距，模架总厚度符合对应机型的最小模厚要求，无需额外加装垫板即可直接上机装夹，吊环孔设置在模架两侧的重心位置，方便车间吊装转运作业。日常生产维护时，导柱、导套位置预留了润滑脂加注槽，可定期加注润滑脂降低开合模的磨损，

　　型腔镶件采用快拆式固定结构，若出现型腔磨损或者产品改型，可快速更换对应镶件，减少模具停机维护的时间成本。针对传感器翻盖的外观要求，型腔表面做了镜面抛光处理，成型后的塑胶件表面无明显熔接痕、缩痕，可直接满足后续装配的外观要求，无需额外做表面喷涂处理。
