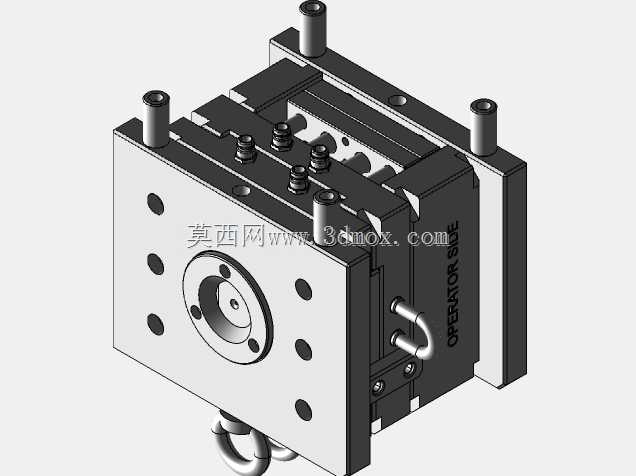

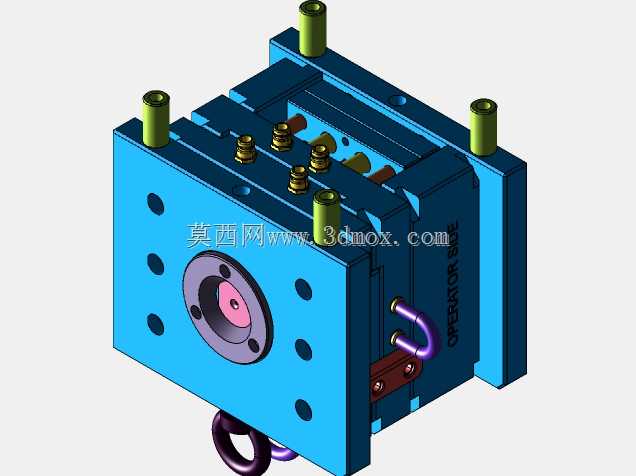

PTC连接器精密注塑模具结构设计

　　这套模具针对PTC类电连接器的注塑成型需求开发，主要应用于电子元器件制造领域的连接器批量生产环节，适配卧式注塑机的安装规格，可完成连接器绝缘基座部分的一次注塑成型作业。从结构布局来看，模具采用标准两板模改良结构，动定模侧分别设置独立的导向定位组件，四根导柱沿模架四角对称布置，导柱与导套的配合公差控制在H7/e6区间，合模过程中可实现动定模的精准对位，避免成型过程中出现型腔错位导致的塑件飞边、尺寸超差问题。定模侧设置主流道衬套，衬套端面做球面凹坑设计，可与注塑机喷嘴紧密贴合，减少注射过程中的熔料溢料风险，流道采用平衡式布局，针对多型腔排布的需求做了流道直径渐变设计，确保各型腔进胶压力一致，让每个模腔的塑件填充速度、保压效果保持均匀，

　　避免个别型腔出现缺胶、缩痕的成型缺陷。动模侧设置顶出机构，采用顶杆与推板结合的复合顶出方式，针对连接器薄壁结构的特性，顶杆位置避开塑件的装配配合面与外观面，顶出行程经过精确核算，顶出过程中受力均匀，不会导致塑件出现顶白、变形问题。模具侧面设置锁模扣组件，开模过程中可控制动定模的开模顺序，避免流道凝料粘定模导致的取件故障，同时配套设置了吊环安装孔，方便模具的吊装转运与上机安装。冷却系统采用环绕式水路布置，水路距离型腔表面的距离保持均匀，进出水口设置在模具非操作侧，可接入模温机实现成型过程的温度精准控制，缩短塑件冷却定型时间，提升整体生产效率。整套模具的安装尺寸适配常用吨位的卧式注塑机，模架周圈设置了标准的压板槽，可快速完成机台固定，

　　模具的分型面做了耐磨处理，长期生产过程中可减少分型面的磨损，降低维护频次。针对PTC连接器的结构特性，型腔部分做了细微的排气槽设计，排气槽深度控制在熔料不溢边的阈值内，可在注射过程中快速排出型腔内的空气，避免塑件出现烧焦、气泡等成型缺陷，成型后的塑件尺寸精度可满足连接器后续插针装配、对接互配的公差要求。
