工业设备配套注油密封油壶结构设计

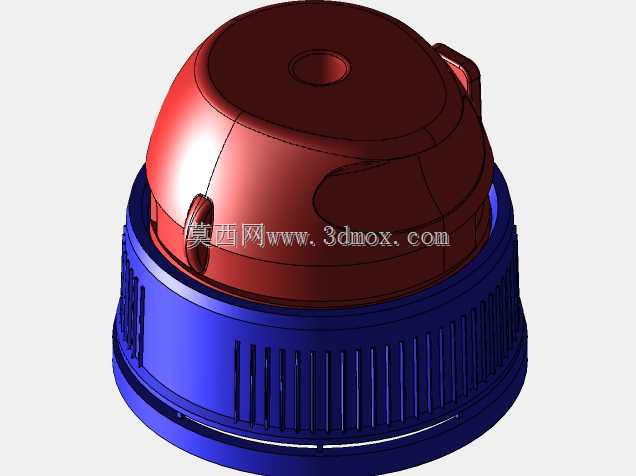

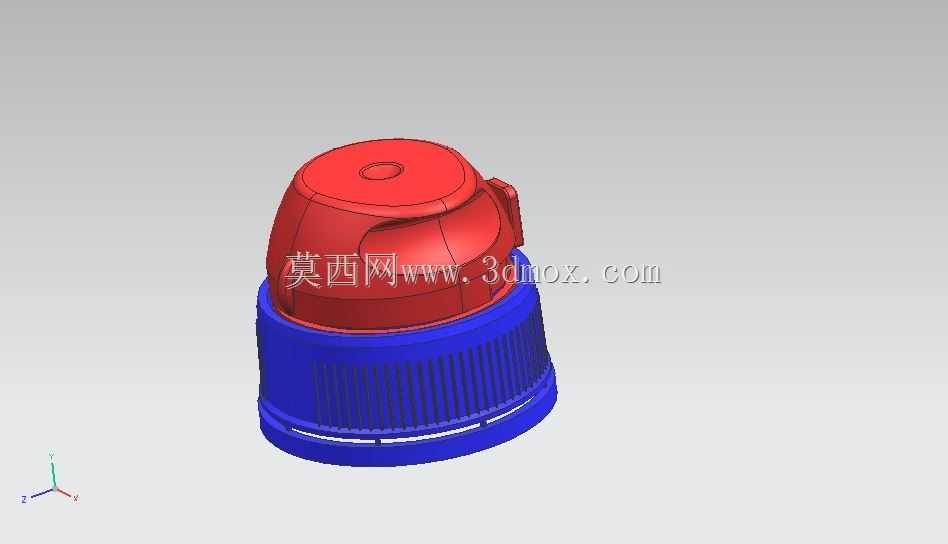

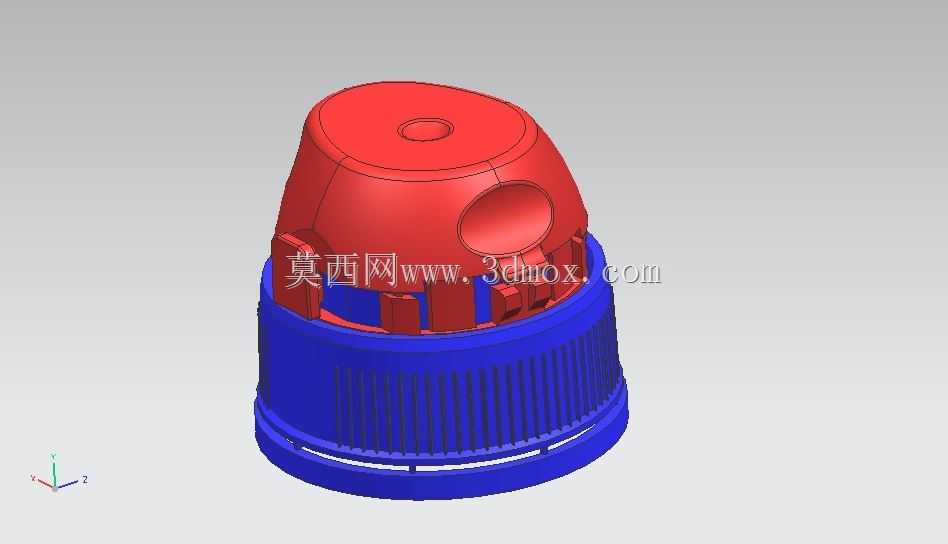

　　这款注油结构件主要面向工业设备日常润滑维护场景设计，可适配多数需要定期加注润滑油脂的中小型机械部件安装位，解决开放式注油口易进尘、油脂渗漏、加注量难控制的实际运维痛点。从结构设计逻辑来看，整体采用上下分体式装配结构，下部蓝色基座为安装固定段，外壁设置整圈竖向防滑筋条，既可以满足手动旋拧安装时的摩擦力需求，也能在采用工装辅助紧固时提供足够的夹持受力面，避免安装过程中出现外壁打滑、结构变形的问题；基座内侧设置标准密封配合台阶，可与设备端的注油接口形成过盈配合，搭配内置的密封胶圈即可实现静态下的油脂零渗漏，同时能阻挡车间环境中的金属碎屑、粉尘进入设备润滑腔室，避免杂质造成的运动副磨损。上部红色壶体为储油与操作段，顶部设置内凹式注油孔，

　　无需完全拆卸整个油壶即可完成油脂补充，孔位周边做圆弧过渡处理，加注油脂时不会出现残油挂壁堆积的问题；壶体侧面设置对称的小型凸耳结构，一方面可以作为拆卸时的受力点位，另一方面也能适配简易的防丢挂绳安装，避免设备运维过程中油壶拆卸后遗失。从安装边界来看，下部基座的外径尺寸适配常规M30至M42规格的设备注油接口，整体装配完成后的总高度控制在65mm以内，最大外径不超过58mm，不会与设备周边的管线、相邻结构件产生安装干涉，可直接替换同规格的传统旋盖式注油帽，无需对设备原有接口做二次改造。结构细节上，上下两段的配合面采用锥面定位加卡扣锁止的双重配合结构，既保证了装配后的同轴度，也能避免设备运行过程中产生的振动导致壶体松动脱落；

　　壶体内壁做光滑圆弧过渡，没有残留油脂的死角，日常清洁维护时可以直接冲洗内部，不会出现旧油碳化堆积堵塞注油通道的问题。在实际使用场景中，这类油壶既可以作为减速机、小型泵体、导轨滑块组件的固定注油部件，也可以作为临时储油结构配套在便携运维工具上，加注润滑脂时可以通过轻微挤压壶体控制出油量，相比传统的敞口式注油方式，能减少油脂的浪费，同时避免多余油脂溢出沾附设备表面积尘。
