气缸盖滑块式注塑成型模具结构

　　这套模具主要面向内燃机气缸盖类塑料结构件的批量注塑生产场景，在汽车零部件、通用动力机械的配套塑件生产环节中，这类带多向抽芯结构的模具是保障成型精度、降低后续机加工量的核心工艺装备。从实际生产用途来看，它承担着气缸盖塑件的型腔填充、冷却定型、侧抽芯脱模、顶出取件的全流程成型动作，适配卧式注塑机的安装接口，可直接配套常规吨位的注塑设备完成连续生产作业。

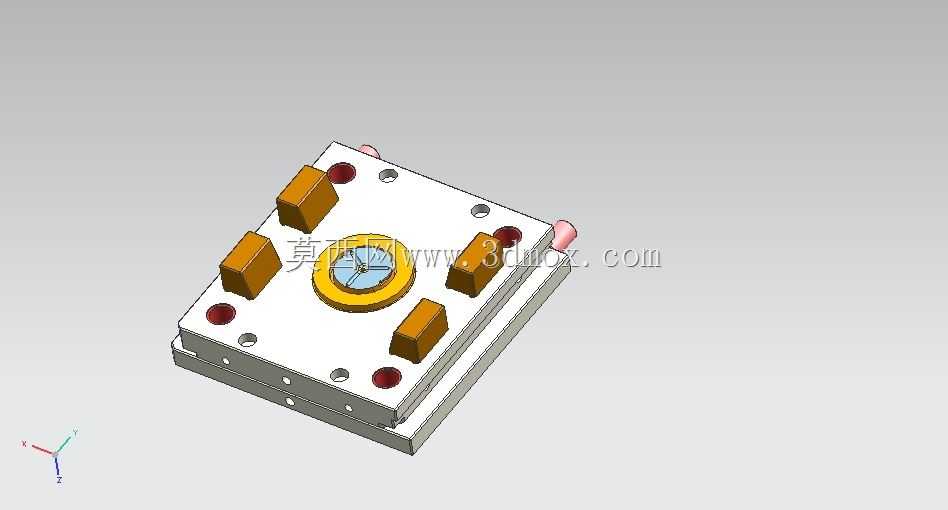

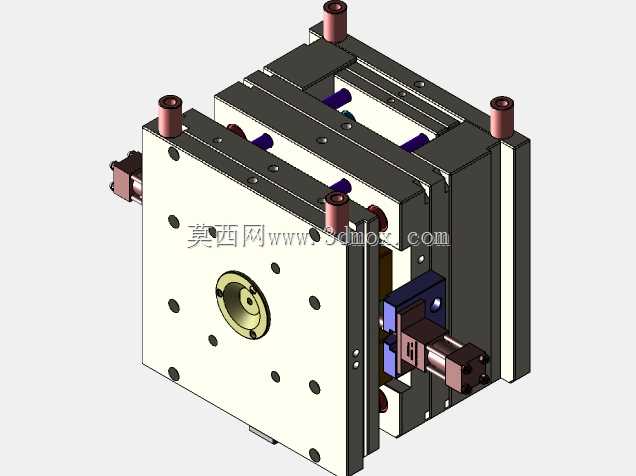

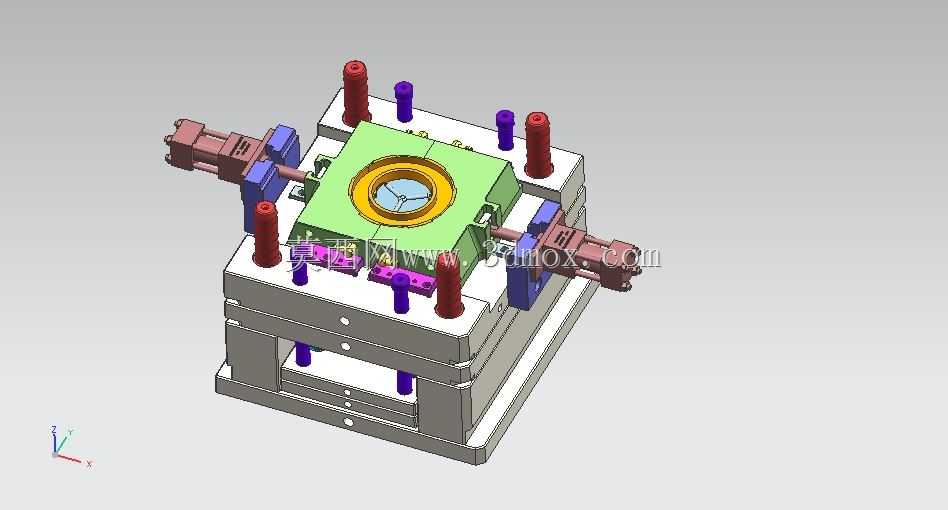

　　从功能特性上看，这套模具采用了多滑块侧抽芯布局，对应气缸盖侧壁的多个侧向凹槽与孔位结构，避免了强行脱模导致的塑件拉伤、变形问题；模架四周布置的圆形导向柱与导套配合，能够保证上下模合模时的对位精度，控制合模错位量在成型公差允许范围内；中心位置的主浇口套采用标准台阶式结构，可直接匹配注塑机喷嘴的对接尺寸，减少浇口套的定制改造成本。

　　设计思路上，整套结构优先考虑了生产过程中的维护便捷性，所有滑块的锁紧楔都采用了可拆卸式安装结构，长期生产出现磨损后可单独更换锁紧块，无需整体拆卸模架；冷却水道的排布沿着型腔轮廓均匀分布，能够保证塑件各区域冷却速率一致，减少成型后的翘曲变形量；顶出机构采用均匀分布的顶杆布局，顶出力作用点避开塑件的外观面与薄壁位置，防止顶出过程中出现顶白、顶穿的缺陷。

　　在安装边界与尺寸适配方面，模架的长宽尺寸适配常规注塑机的拉杆间距，上下模的安装孔位采用标准间距排布，无需额外加工转接板即可完成设备装夹；模具的闭合高度符合对应吨位注塑机的容模厚度范围，开模行程预留了足够的取件空间，配合滑块的抽芯行程，能够保证塑件完全脱离型腔后再完成顶出动作，避免取件时碰伤塑件成型面。导向组件的导柱长度超出滑块的合模行程，能够在合模过程中提前导向定位，保护滑块与型腔的配合面不会因对位偏差出现磕碰损伤。
