透明可视结构液压执行圆筒装置

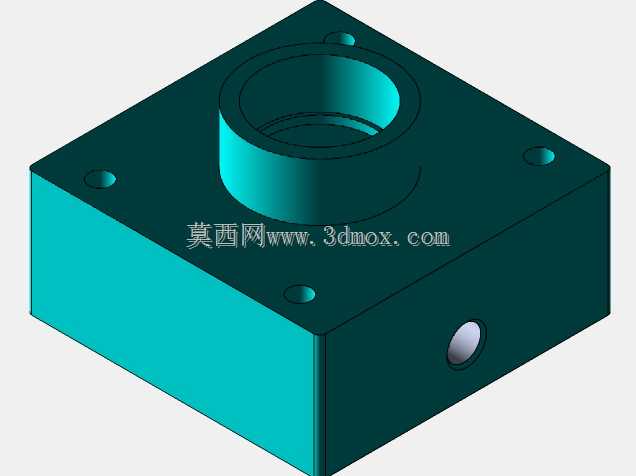

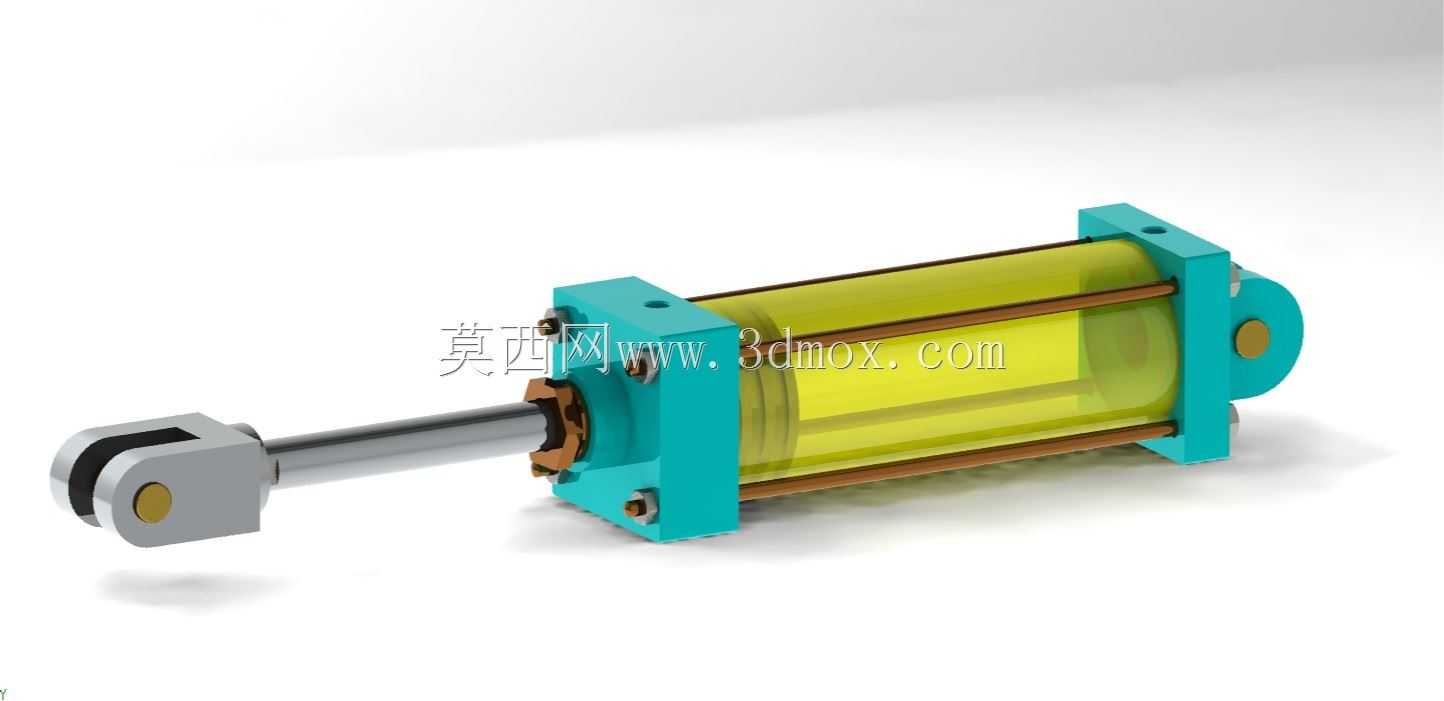

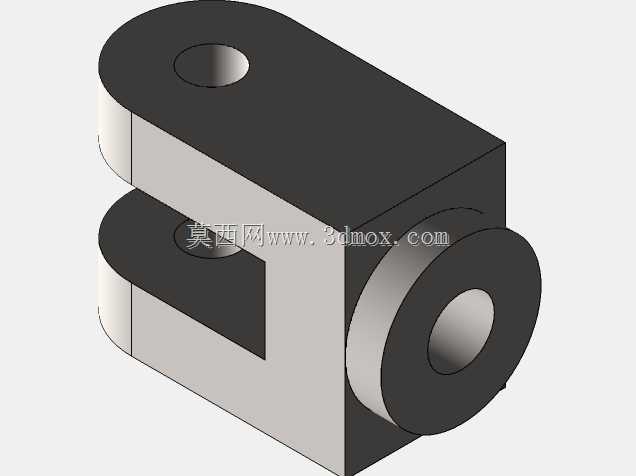

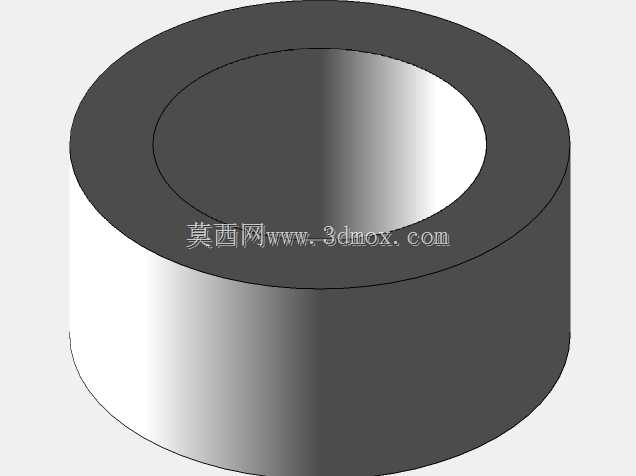

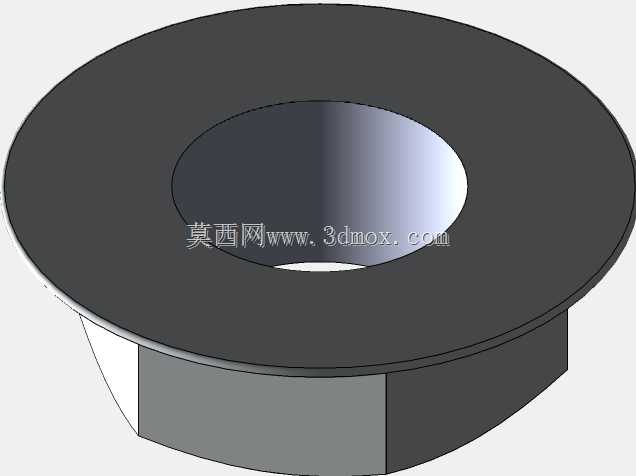

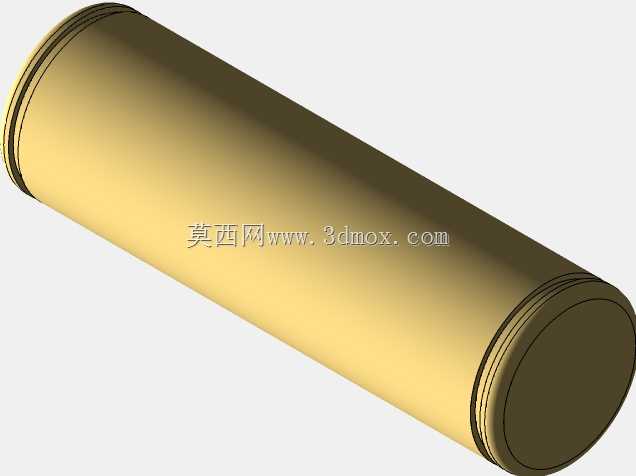

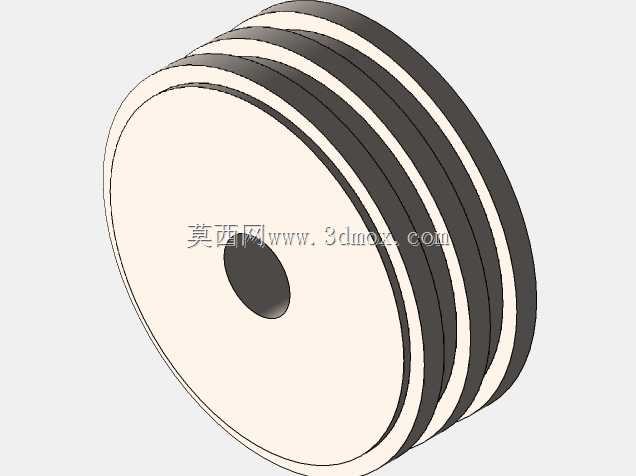

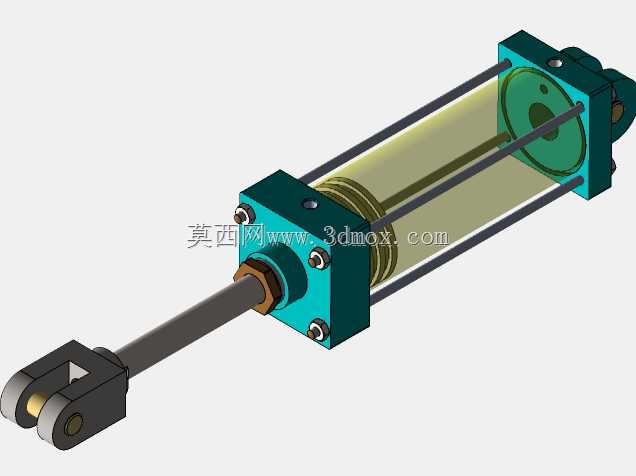

　　这款直线驱动执行元件，核心采用透明筒体结构设计，在常规液压执行元件的功能基础上，额外具备内部活塞运行状态可视化的特性，多用于教学演示台架、液压原理验证试验台，以及需要直观观测介质流动、活塞动作逻辑的非标设备工位。从结构设计逻辑来看，两端端盖采用螺栓拉杆锁紧结构，四根周向均布的拉杆承担缸体两端的锁紧拉力，端盖与透明筒体的接触面设置环形密封槽，配套耐油橡胶密封圈实现静密封，避免带压介质从筒体结合面渗漏；伸出端的活塞杆表面做硬铬镀层处理，粗糙度控制在Ra0.8以下，配合端盖内嵌的导向环、防尘圈与Y型动密封圈，既保证活塞杆往复运动的同轴度，又能阻挡外界粉尘杂质进入缸体内部，同时防止内部介质沿杆体外泄。杆端采用单耳铰接结构，

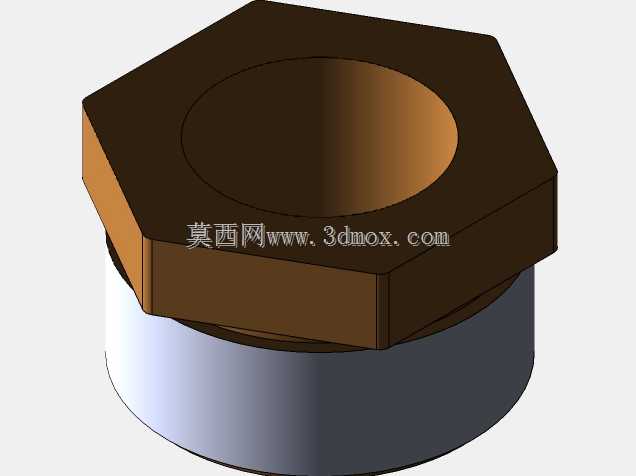

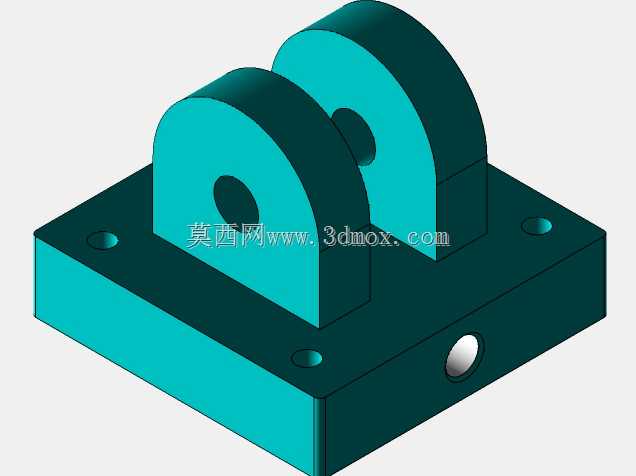

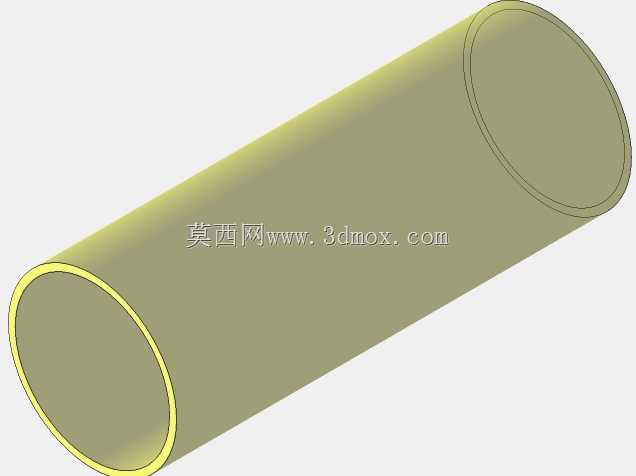

　　配套铰接销轴与设备负载端连接，可补偿安装过程中少量的角度偏差，避免活塞杆承受径向偏载导致的密封件偏磨、杆体弯曲问题；缸体尾端同样设置单耳铰接座，安装时可通过销轴与设备机架固定，形成两端铰接的安装形式，适配存在小幅摆动的直线驱动场景。设计过程中，透明筒体选用高强度透明工程材质，可承受常规低压工况下的介质压力，筒体壁厚经过强度校核，既保证足够的承压能力，又避免壁厚过大影响内部结构的观测清晰度；端盖的油口位置设置在缸体两端的无杆腔与有杆腔侧，油口采用标准管螺纹接口，可直接对接常规液压管路接头，无需额外加工转换接口。从安装边界来看，缸体总长度适配常规小型液压站的供油行程范围，活塞杆伸出后的最大长度预留足够的安全余量，

　　避免活塞运行到行程端点时出现撞缸问题；周向分布的拉杆外圆尺寸不超出端盖的外轮廓，安装时不会与周边的机架结构产生干涉，耳座的销轴孔径与常规铰接销轴尺寸通用，可直接替换同行程规格的标准金属缸体用于演示场景。实际应用中，这类透明结构的执行元件不会用于高压重载的工业生产工位，更多是承担原理展示、动作逻辑验证的作用，能让调试人员直观看到活塞在不同供油压力下的运行速度、介质在缸体内的流动状态，快速排查回路接反、介质内混有气泡等常规调试问题，相比全金属封闭结构的缸体，在教学、试验场景下的实用性更强。
