Arduino mega开源控制电路板三维结构

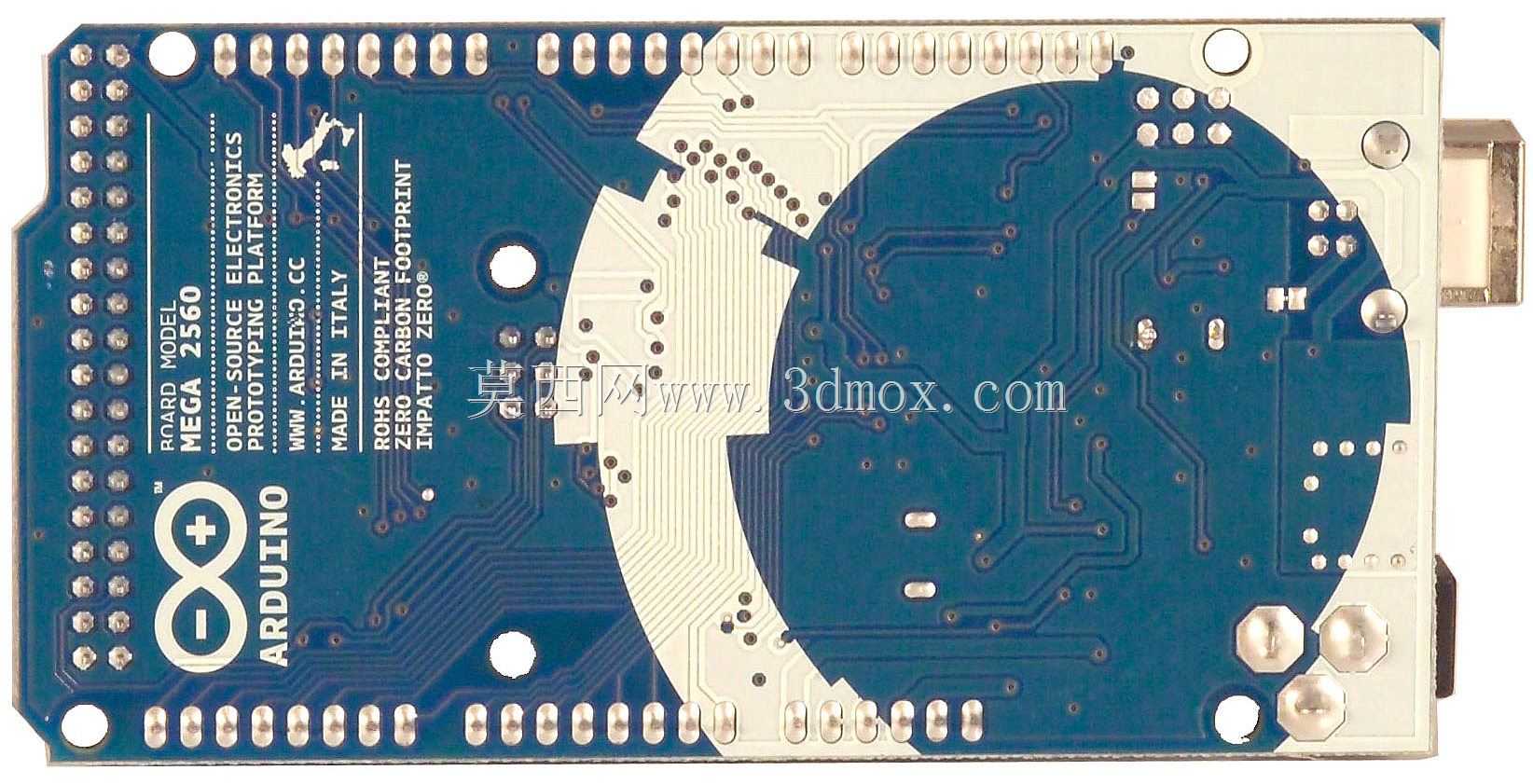

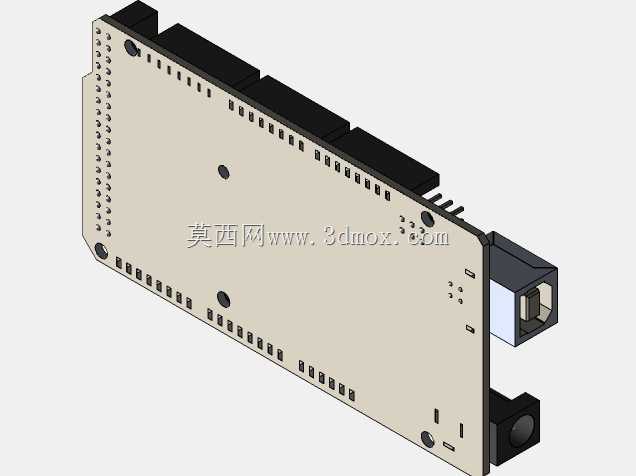

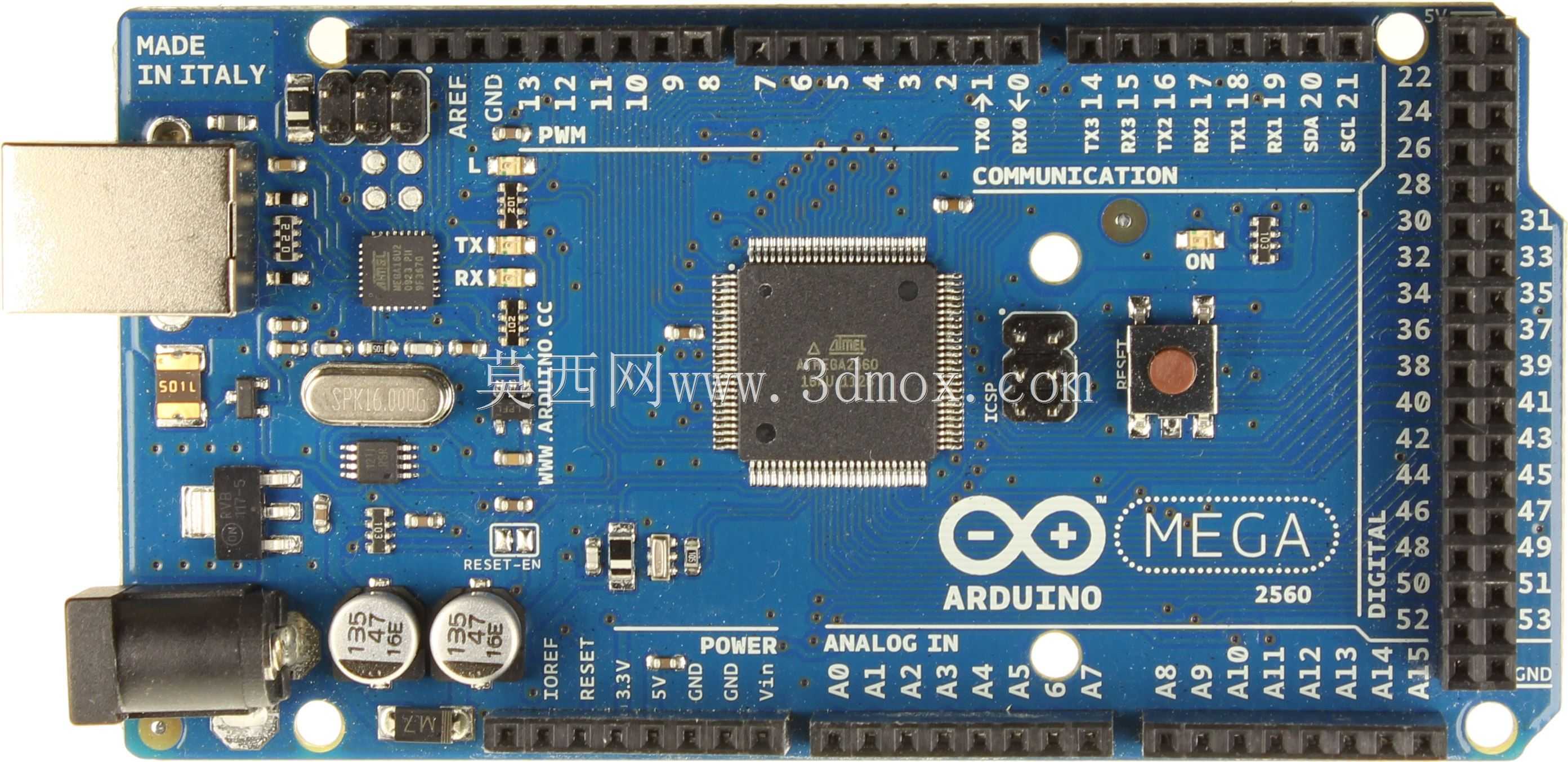

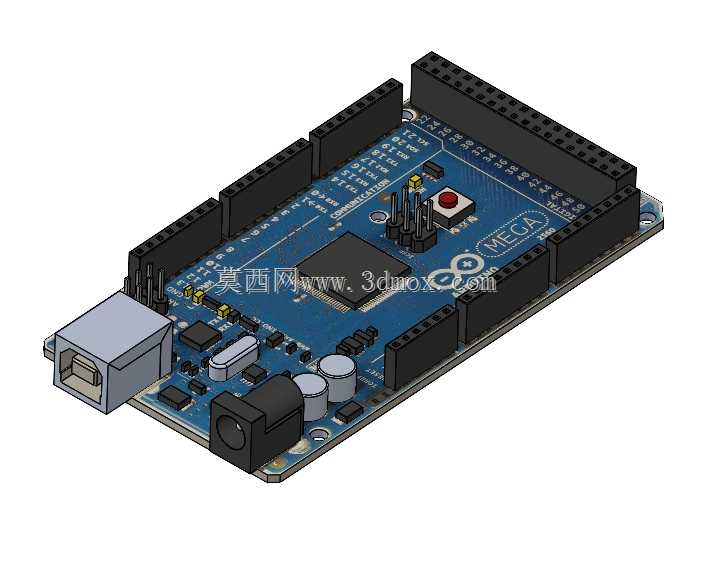

　　这款开源主控板的三维结构还原，覆盖了从板载元件布局到外接接口的全部细节，做结构设计时经常会碰到需要把这类主控板集成进设备电控舱的场景，小到桌面级创客设备、教学实验平台，大到小型自动化工位的信号采集终端，都能见到它的身影。从实际使用场景来看，这块主控板承担着设备端信号采集、逻辑运算、执行器指令输出的核心作用，板载的多组排针接口可以对接数字量、模拟量传感器，也能输出PWM信号驱动舵机、小型继电器等执行部件，USB接口承担程序烧录与上位机通讯功能，直流电源接口则支持外部宽电压供电，适配不同现场的供电条件。做三维建模时，首先要卡准安装边界，整板的长宽尺寸要严格匹配实物规格，四角的安装孔位孔径、孔位间距必须和实物一致，

　　避免后续做安装支架时出现孔位错位的问题；板上的元件高度差是建模时容易忽略的点，比如USB接口、电源座的突出高度，排针的总高度，主芯片、电容电阻的最高凸起尺寸，这些数据直接决定了电控舱内部的层间距设计，要是预留空间不足，装配时就会出现元件和外壳、上层结构干涉的问题。设计思路上完全遵循实物的元件排布逻辑，板上的复位按钮位置、状态指示灯排布都和实物一一对应，排针的引脚间距采用标准2.54mm规格，兼容市面上通用的杜邦线、扩展模块连接需求。建模时还特意还原了板载元件的细节特征，比如晶振、电容的外形，接口的卡扣结构，这些细节不仅是为了外观还原，更重要的是在做整机装配干涉检查时，能精准判断每个元件周围的预留空间是否足够，

　　比如电源座旁边是否留够了插头插拔的操作空间，USB接口上方是否有结构挡住数据线插入。在实际设备集成中，这类主控板往往不是单独使用，通常会搭配扩展板、传感器模块、接线端子排一起安装在电控安装板上，所以建模时不仅要还原单板本身的结构，还要考虑外接配件的安装空间，比如排针上方要预留足够的插线空间，电源接口侧要留出布线的弯折半径，避免线束被结构件挤压磨损。对于做非标设备、教学实验装置的结构工程师来说，精准的主控板三维模型能大幅减少电控部分的设计反复，不用等实物买回来再测量尺寸调整结构，在方案设计阶段就能完成整体布局的干涉校验，缩短整机的研发周期。
