带轴螺旋锥齿轮传动件结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:600480
  • 带轴螺旋锥齿轮传动件结构设计
  • 带轴螺旋锥齿轮传动件结构设计

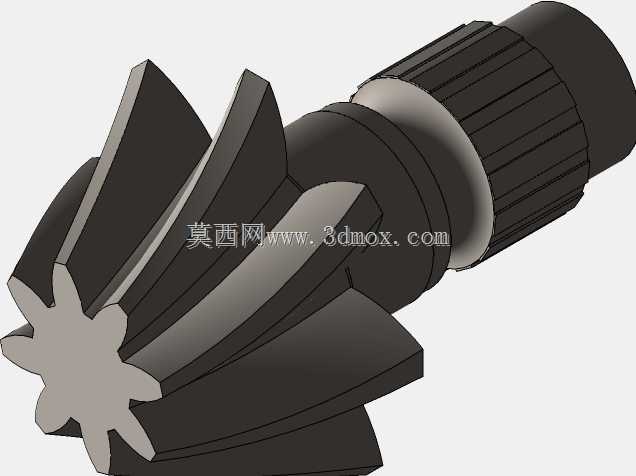

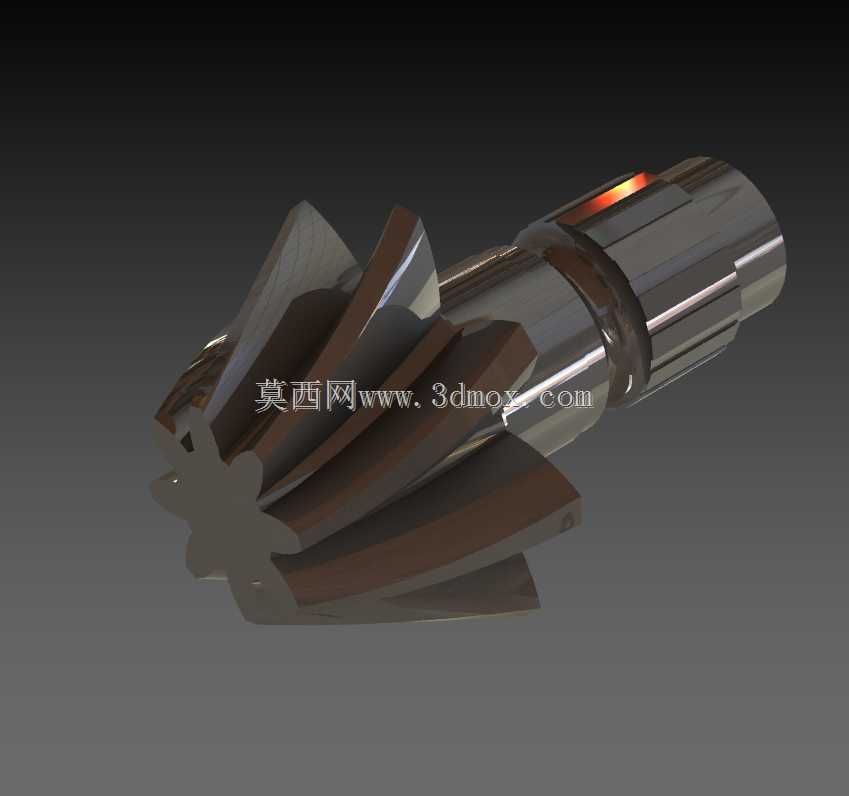

  这款螺旋锥齿轮轴是相交轴动力传递场景中的核心传动零件,常见于汽车驱动桥主减速器、机床分度机构、工程机械行走驱动单元等需要在垂直或呈一定夹角的轴系间传递扭矩的工况中。实际使用时,该零件依靠齿面的螺旋线啮合特性,相比直齿锥齿轮能实现更高的重合度,传动过程中冲击更小、运行噪音更低,单级传动可承载的扭矩上限更高,适配中高速重载的传动需求。

  从结构设计逻辑来看,零件集成了锥齿轮啮合段与轴身安装段,省去了齿轮与轴的装配连接环节,从根源上避免了键连接带来的间隙累积与应力集中问题,同轴度精度更容易保证,适合对传动回差要求严格的场合。齿部采用螺旋齿形设计,啮合过程中轮齿是逐步进入、逐步退出啮合状态,不会出现直齿锥齿轮啮合时的整齿突然撞击,能有效降低传动过程中的振动,延长配套轴承与壳体的使用寿命。轴身部分设计有花键连接段,用于和传动端的连接套配合传递扭矩,花键的齿形公差与同轴度需要和锥齿轮齿部基准保持严格的位置度要求,否则装配后会出现齿面偏载、局部磨损过快的问题。

  安装边界方面,轴身的光轴段是轴承安装位,设计时需要预留轴承内圈的轴向定位台阶,台阶高度需要符合轴承安装的标准规范,既要保证轴承内圈的轴向压紧可靠,又不能过高导致轴承拆卸困难。锥齿轮的齿顶圆、安装距是选型与装配的核心尺寸,安装距的偏差会直接影响齿面接触斑点的位置,若安装距偏差过大,会出现齿顶接触或齿根接触,导致轮齿局部应力过载,严重时会出现断齿故障。齿部的螺旋角、压力角参数需要和配对齿轮完全匹配,建模时需要严格按照啮合方程生成齿面,不能通过近似放样生成齿形,否则加工出的零件无法正常啮合,会出现卡滞、传动效率骤降的问题。

  在实际设备维护中,这类集成式齿轮轴的磨损主要出现在齿面啮合区与花键配合段,设计时齿面通常会做渗碳淬火处理,提升表面硬度与耐磨性,芯部保留足够的韧性来承受冲击载荷。轴身的轴承位需要保证足够的圆柱度与表面粗糙度,避免轴承内圈跑圈导致轴颈磨损。建模过程中需要重点校验齿根的过渡圆角,避免应力集中系数过大,同时要确认轮齿与轴身过渡段的结构不会和配对齿轮、壳体内部结构发生运动干涉,尤其是在极限转角位置,需要预留足够的安全间隙。
