六旋翼蜂窝构型多旋翼飞行器结构设计

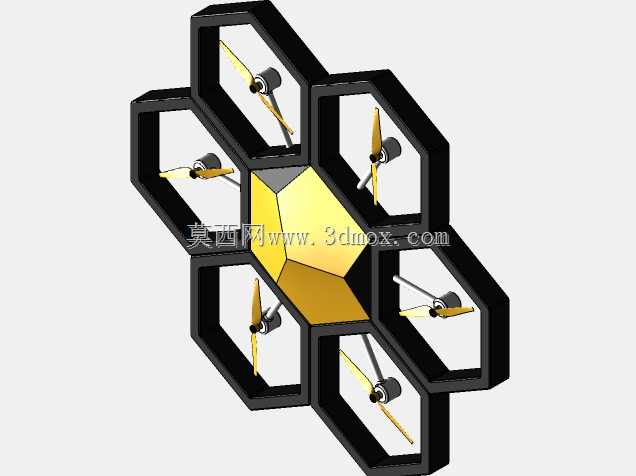

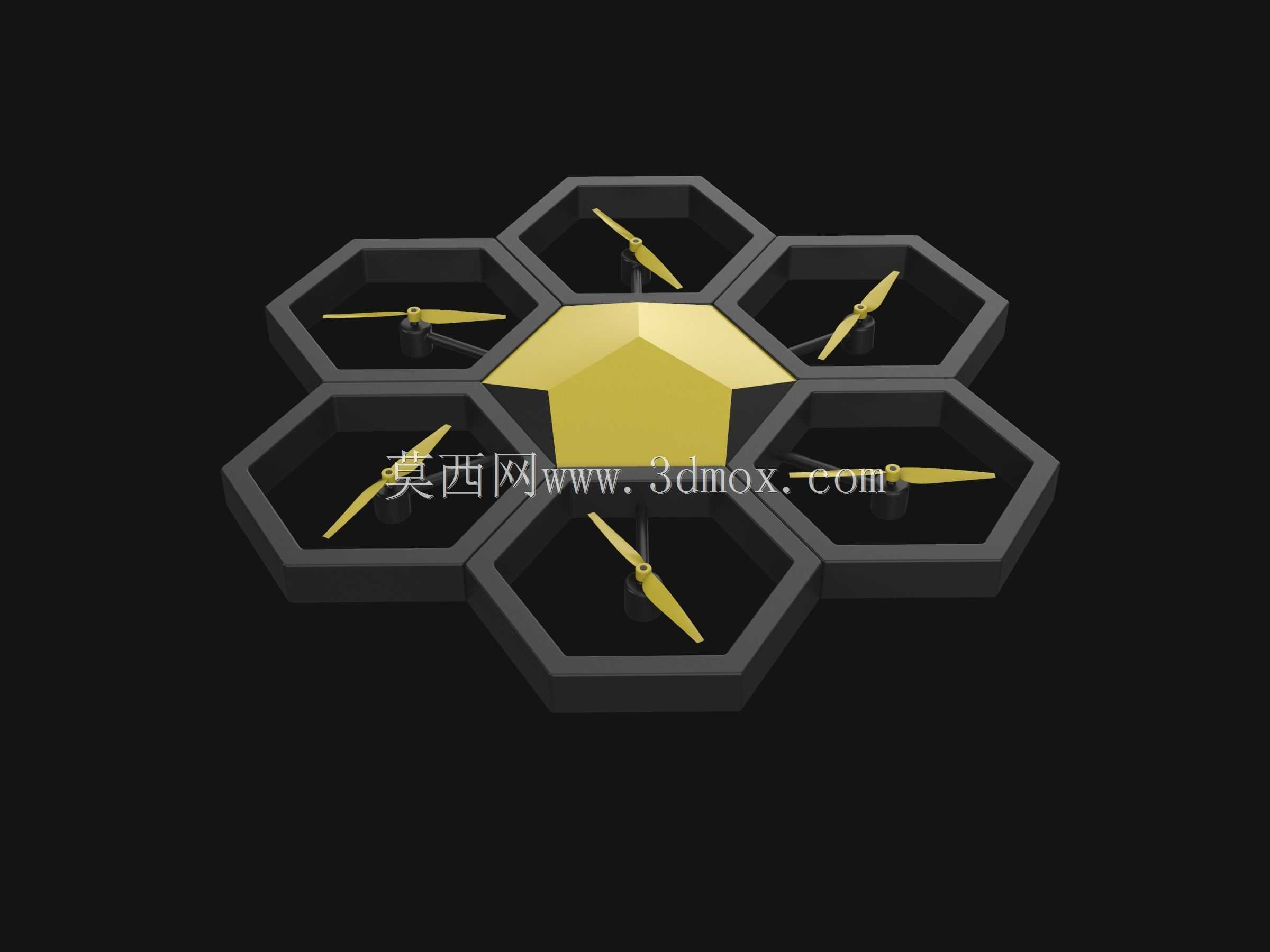

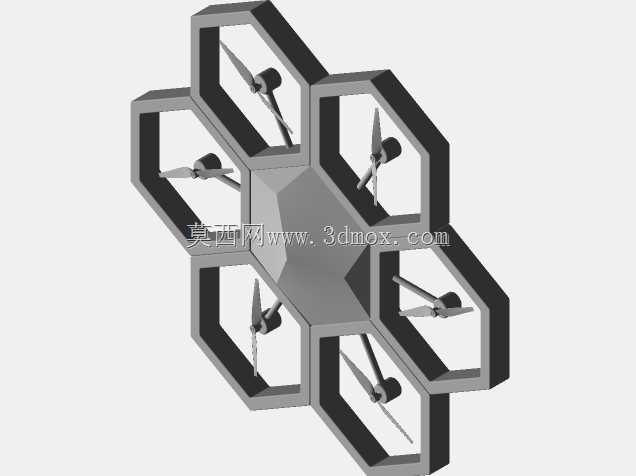

　　这款六旋翼飞行器采用正六边形蜂窝式中心布局，六个旋翼安装位以中心机体为核心呈放射状均匀排布，相邻旋翼安装腔共用侧壁结构，在保证机架整体结构刚度的同时，最大化压缩了非承载结构的材料占比，有效降低整机空载重量。中心机体采用多面棱台构型，上表面做了平缓的坡面过渡，既可以为飞控板、电池、电调等核心元器件提供充足的封闭安装空间，也能降低飞行过程中正面来流的风阻影响，减少紊流对飞行稳定性的干扰。

　　每个旋翼安装位为独立的六边形腔体结构，腔体内部预留了电机安装座的固定孔位，适配常规22系列、23系列外转子无刷电机的安装尺寸，腔体侧壁高度经过测算，刚好可以对螺旋桨叶尖形成侧向防护，避免低空飞行时桨叶直接碰撞墙面、树枝等障碍物造成炸机，同时不会遮挡桨叶的下洗气流，不会额外损失旋翼升力效率。螺旋桨采用两叶快拆构型，桨根与电机输出轴的配合位做了定位卡槽设计，日常维护更换桨叶时无需反复做动平衡校准，可快速完成拆装作业。

　　从实际应用场景来看，该构型的飞行器适配低空巡检、小范围航测、轻载荷物资投送等作业需求，蜂窝式机架的抗扭性能优于常规平板式碳板机架，在遇到突发侧风时，机架的形变量更小，飞控的姿态修正响应更及时，飞行姿态稳定性更优。设计过程中对整机的安装边界做了明确约束，六个旋翼的旋转平面处于同一水平面，相邻桨叶的旋转轨迹无重叠，预留了足够的安全间隙，避免大机动飞行时出现桨叶打桨的故障。机架的底部预留了通用载荷安装接口，可根据作业需求快速挂载航拍相机、小型气体检测传感器、抛投装置等不同功能模块，接口采用标准快拆结构，无需额外打孔改装即可完成载荷切换。

　　布线层面，六个旋翼腔与中心机体之间预留了穿线通道，电调与电机的连接线可完全收纳在机架结构内部，避免线材外露在飞行过程中被气流吹动产生晃动，同时也减少了线材被外物勾挂的风险。中心机体的下盖板做了快拆设计，日常检修飞控、更换电池时无需拆解整个机架，仅需松开下盖板的固定卡扣即可接触到内部所有元器件，大幅提升外场作业的维护效率。整机的重心经过配平设计，电池安装位设置在中心机体的几何中心正下方，挂载标准载荷时整机重心与旋翼升力中心重合，可减少飞控的持续修正量，延长有效续航时间。
