直列四缸活塞曲轴总成发动机结构设计

　　这套活塞曲轴总成是内燃发动机核心动力转换单元，主要适配小排量直列四缸动力机型，广泛应用在民用乘用车、小型工程机械、通用发电机组等需要往复式内燃动力输出的场景中，承担着将燃料燃烧产生的直线往复机械能转换为旋转扭矩的核心职能，是整套动力系统中工况最严苛、受力最复杂的结构模块。

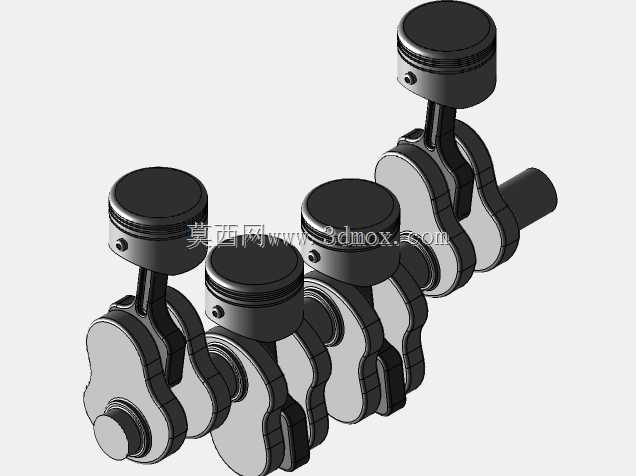

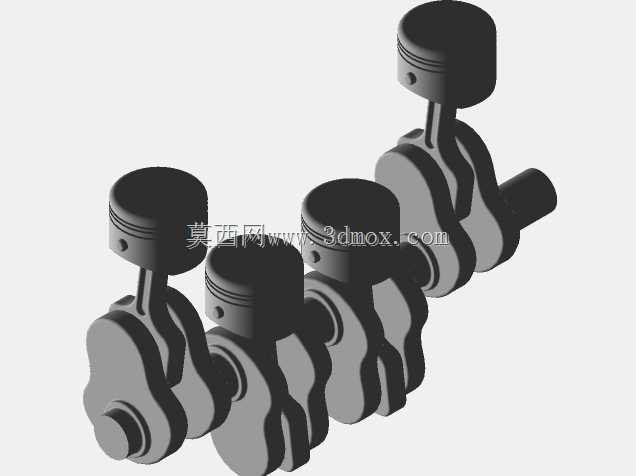

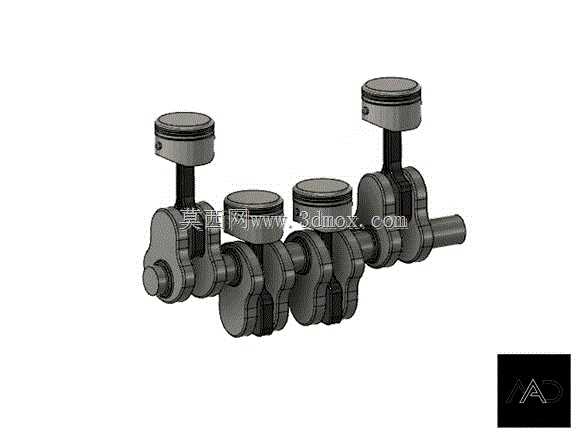

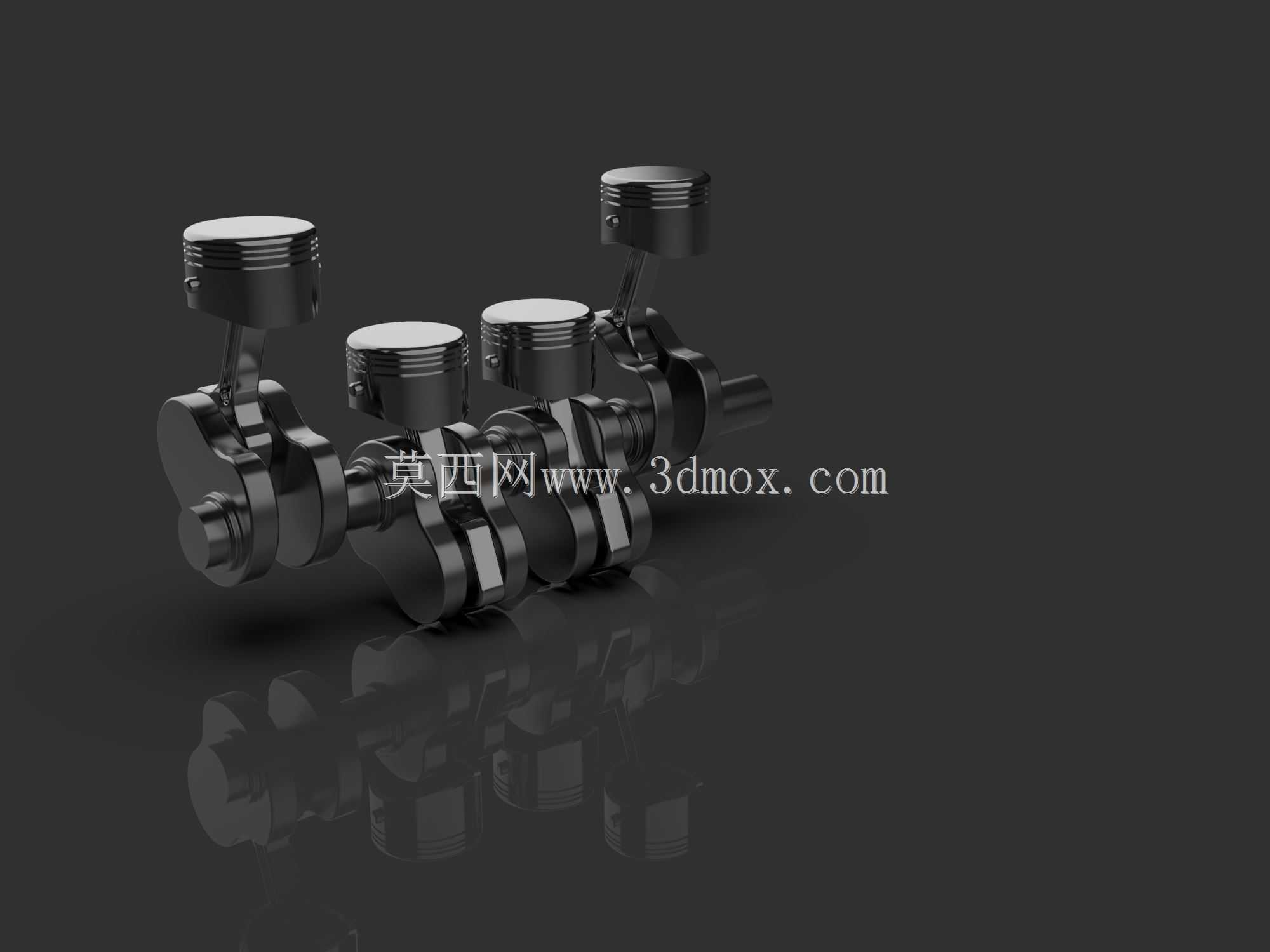

　　从结构设计逻辑来看，整套组件采用直列四缸对称排布方案，四个活塞沿曲轴轴向等距布置，相邻曲拐呈180度相位差排布，能够保证做功冲程交替衔接时的动力输出平顺性，降低一阶往复惯性力带来的整机振动。活塞部分采用平顶结构设计，环带预留三道环槽安装位，分别对应两道气环与一道油环，可满足燃烧室密封、缸壁润滑油刮除的功能需求；活塞销采用全浮式安装边界，销座位置做局部加厚处理，可承受做功冲程瞬间的高压冲击载荷。曲轴部分采用整体式锻造结构逻辑，四个连杆轴颈与主轴颈之间通过平衡块连接，平衡块的配重轮廓经过惯性力匹配计算，可抵消活塞往复运动与曲轴旋转产生的不平衡力矩，曲轴输出端预留法兰连接位，可直接对接飞轮与动力输出端组件。配套的凸轮轴组件与曲轴通过正时传动结构匹配，按照预设的配气相位驱动进排气门启闭，保证各缸进排气过程与活塞运动行程精准对应。

　　从安装边界来看，整套总成的轴向安装尺寸与缸体曲轴箱的腔体空间完全匹配，主轴颈的轴径尺寸与主轴承盖的安装孔位同轴度公差控制在0.02mm以内，活塞裙部的型线采用中凸变椭圆设计，与缸筒内壁的配合间隙控制在合理范围，既可以避免热态下活塞卡滞，又能减少冷态启动时的敲缸异响。连杆部分采用工字形截面结构，在保证结构强度、承受爆发压力冲击的前提下尽可能降低往复运动质量，减小惯性载荷对曲轴轴颈的磨损。

　　在实际工程应用中，这套结构可作为发动机正向开发的基础结构参考，也可用于教学场景下曲柄连杆机构运动原理的演示，建模过程中各部件的配合间隙、运动行程参数均参考量产机型的工程规范设置，活塞上下止点的行程参数、曲拐回转半径、连杆长度的比值符合常规内燃发动机的设计取值范围，能够直接用于运动仿真验证、动力学分析等后续研发环节，帮助设计人员快速验证配气相位、惯性力平衡等核心参数的合理性，缩短动力总成的前期开发周期。
