这套凸轮随动联动结构,常被集成在轻工包装、小型自动化送料、检测分选类设备的间歇动作工位中,用来把凸轮的连续回转运动,转化为从动件沿垂直、水平两个方向的复合往复动作,完成工位切换、工件顶持、挡料定位这类需要固定时序配合的动作,相比单独的气缸直推结构,它能靠凸轮轮廓线保证动作时序的绝对同步,不会出现气动元件因气压波动导致的动作延迟或行程偏差,在高速轻载的循环作业场景里稳定性优势明显。

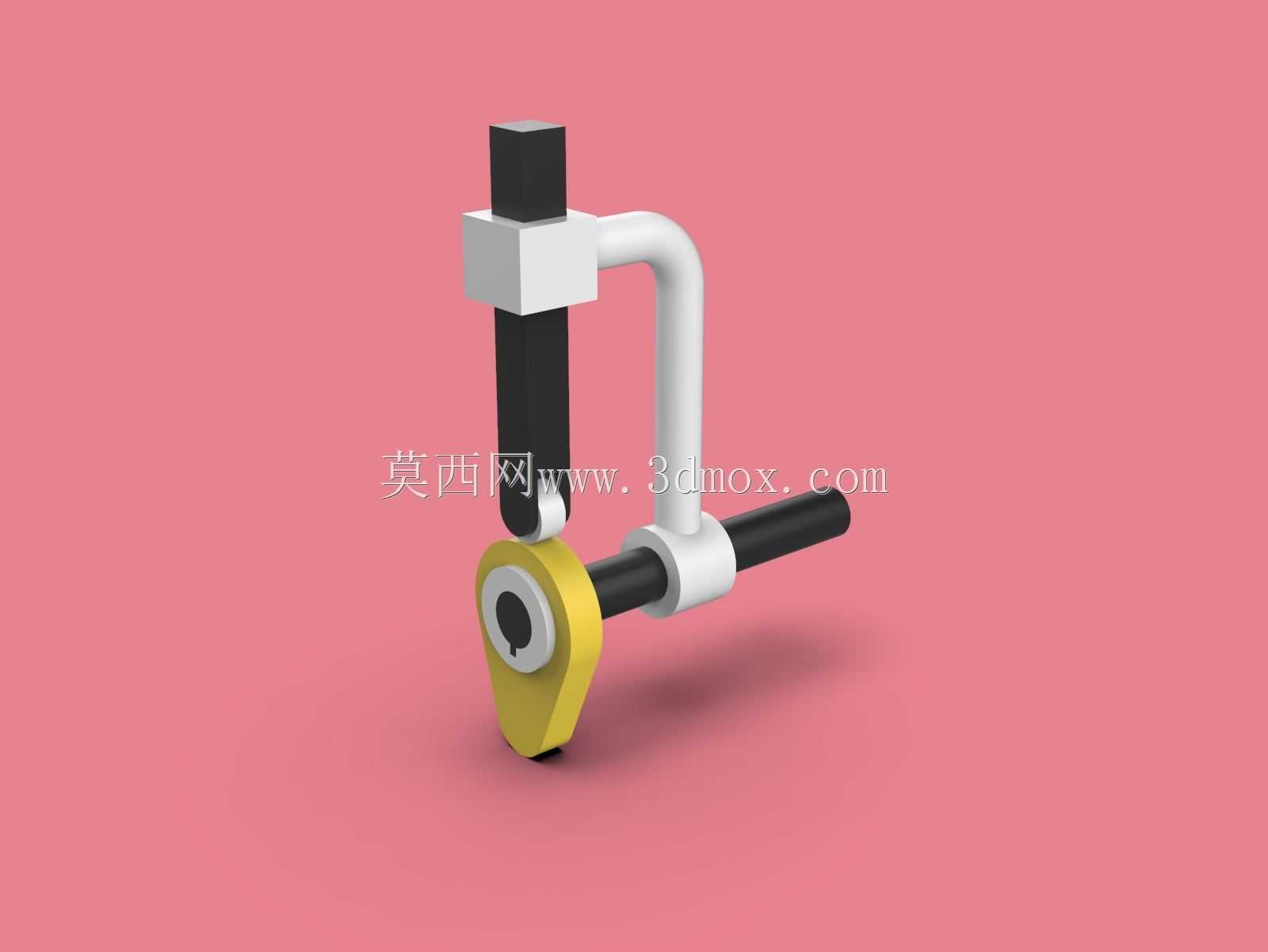

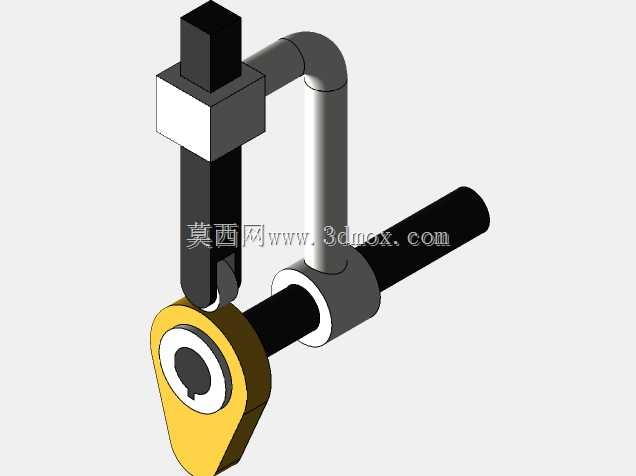

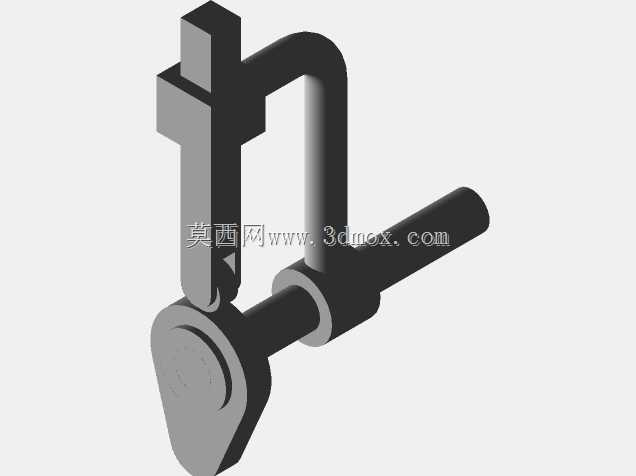

从结构组成来看,整套机构包含盘形凸轮本体、摆臂式随动件、垂直导向滑柱、水平导向轴、安装基座几个核心部分,凸轮的轮廓曲线根据从动件的动作行程、停歇时间、运动速度特性做了对应设计,随动件端部的接触部位做了圆弧过渡,减少和凸轮轮廓接触时的应力集中,避免长期运行出现轮廓磨损导致的行程偏差。导向部分的滑柱和轴套采用小间隙配合,既保证从动件动作时无卡滞,也能控制横向窜动量,保证动作重复定位精度。
设计这套结构时,首先要根据工位需要的动作节拍确定凸轮的基圆尺寸,基圆过小会导致压力角超出许用范围,让传动效率下降甚至出现自锁,基圆过大则会让整体结构占用空间冗余,同时要校核从动件的行程是否满足工位动作的需求,比如顶持工件时的伸出量要完全避开工件输送路径,停歇段的轮廓要保证随动件在静止阶段无位移波动,避免工位定位不准。垂直导向滑柱的长度要预留足够的行程余量,避免滑柱运行到极限位置时脱出导向套,水平安装轴的同轴度要控制在合理公差范围内,防止凸轮转动时出现偏磨。
安装边界上,整套机构的基座预留了标准的螺栓安装孔位,可以直接固定在设备的安装平板上,垂直方向的总高度要匹配设备的内部安装空间,避免和上方的其他执行元件产生干涉,水平方向的轴伸端可以根据需求连接驱动源,不管是搭配减速电机直接驱动,还是通过同步轮、齿轮组和设备主传动链联动都能适配,随动件的顶端可以根据实际工况加装不同的执行端头,比如吸盘、挡块、推板,不需要改动主体传动结构就能适配不同的作业需求。日常维护时只需要定期在凸轮和随动件的接触部位、导向副位置添加润滑脂,就能降低磨损量,延长整套机构的使用寿命,在长期连续运行的工况下,这种纯机械传动的结构故障率远低于依赖电气控制的多气缸联动方案,也不需要复杂的程序调试,安装完成后靠轮廓线就能保证固定的动作逻辑,适合对动作可靠性要求高的量产设备使用。
