槽形凸轮与从动件联动传动机构

　　在自动化送料、轻工包装、精密检测类设备的间歇传动工位中，槽形凸轮搭配从动件的结构是实现预定轨迹往复动作的核心传动单元，这类结构不需要额外添加行程开关或位置传感器，仅靠凸轮轮廓的几何约束就能让从动件输出严格匹配时序的直线往复动作，相比连杆类传动结构，它的运动轨迹完全由槽道轮廓决定，只要前期轮廓曲线设计合理，从动件的行程、启停位置、运动速度变化都能做到完全可控，不会出现连杆机构长期运行后的间隙累积误差。

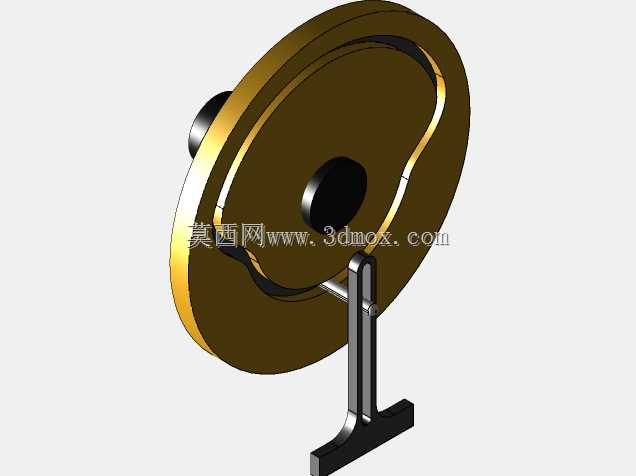

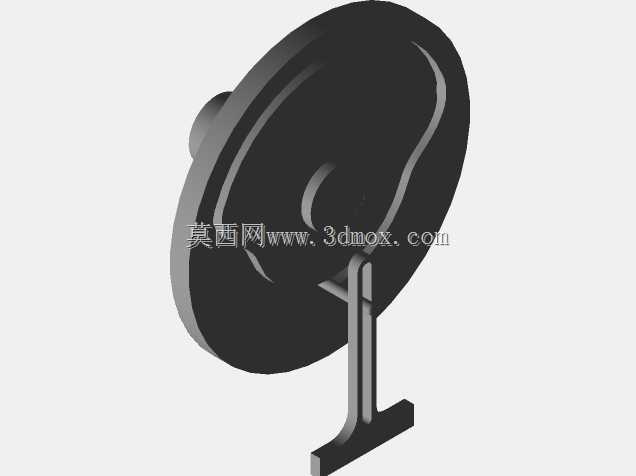

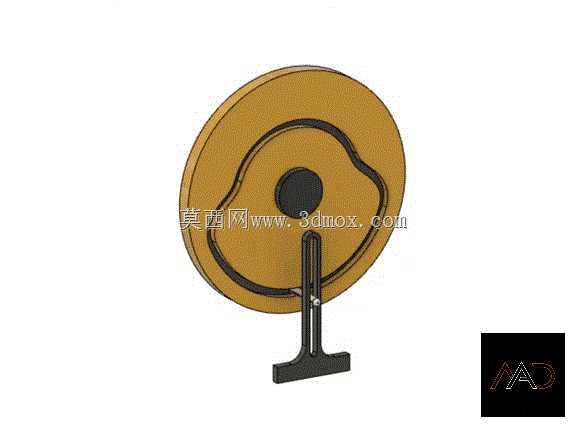

　　这套机构的核心部件包含盘形槽凸轮、T型直动从动件、支撑转轴与安装基座四个部分，盘形凸轮的槽道采用等宽设计，槽道内壁与从动件端部的圆柱销保持双侧贴合，运行过程中不需要额外添加复位弹簧就能实现从动件的双向驱动，避免了弹簧长期疲劳失效带来的回程动作滞后问题。从动件采用T型结构设计，竖直段为导向支撑部分，与基座上的导向槽采用小间隙滑动配合，配合面设计有储油凹槽，可存储润滑脂降低长期运行的磨损量，水平段为安装接口，可根据实际工位需求加装拨叉、吸嘴、压头等执行末端，适配不同的作业场景。

　　从安装边界来看，盘形凸轮的基准安装孔位于盘面几何中心，与驱动轴采用平键连接传递扭矩，凸轮盘面与从动件导向面的垂直度公差需控制在0.02mm以内，避免运行过程中圆柱销与槽道出现卡滞或偏磨。从动件的最大行程由槽道轮廓的最大径向差决定，这套结构的从动件行程适配常规轻工设备的小行程往复动作需求，安装时需保证从动件的运动方向线通过凸轮的回转中心，否则会出现侧向分力增大导向面磨损的问题。

　　设计这类槽形凸轮机构时，首先要根据工位的动作时序要求绘制从动件的位移曲线，再通过反转法将位移曲线映射为凸轮槽道的轮廓坐标，槽道的转弯处需设计合理的过渡圆角，避免圆柱销经过时出现刚性冲击，同时要验算凸轮轮廓的压力角，直动从动件盘形凸轮的推程压力角需控制在30°以内，回程压力角不超过70°，保证机构运行时的驱动力有效分量足够，不会出现自锁问题。基座部分采用一体化的L型结构，同时集成了凸轮转轴的支撑孔与从动件的导向槽，两个安装基准面一次加工成型，能有效保证装配后的位置精度，减少后续调试的工作量。

　　这类机构常应用在糖果包装机的送膜工位、小零件分选设备的拨料工位、自动化装配线的工件移位工位，相比气动或电动的直线执行单元，它的动作完全与主轴驱动同步，不需要额外的控制系统给出动作信号，在高速运行的设备中能做到零延迟响应，且维护成本极低，仅需定期补充润滑脂即可长期稳定运行。
