机械式角度变送传动连杆机构

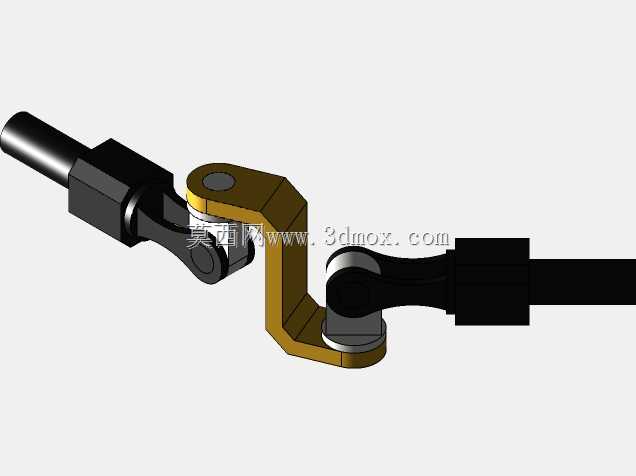

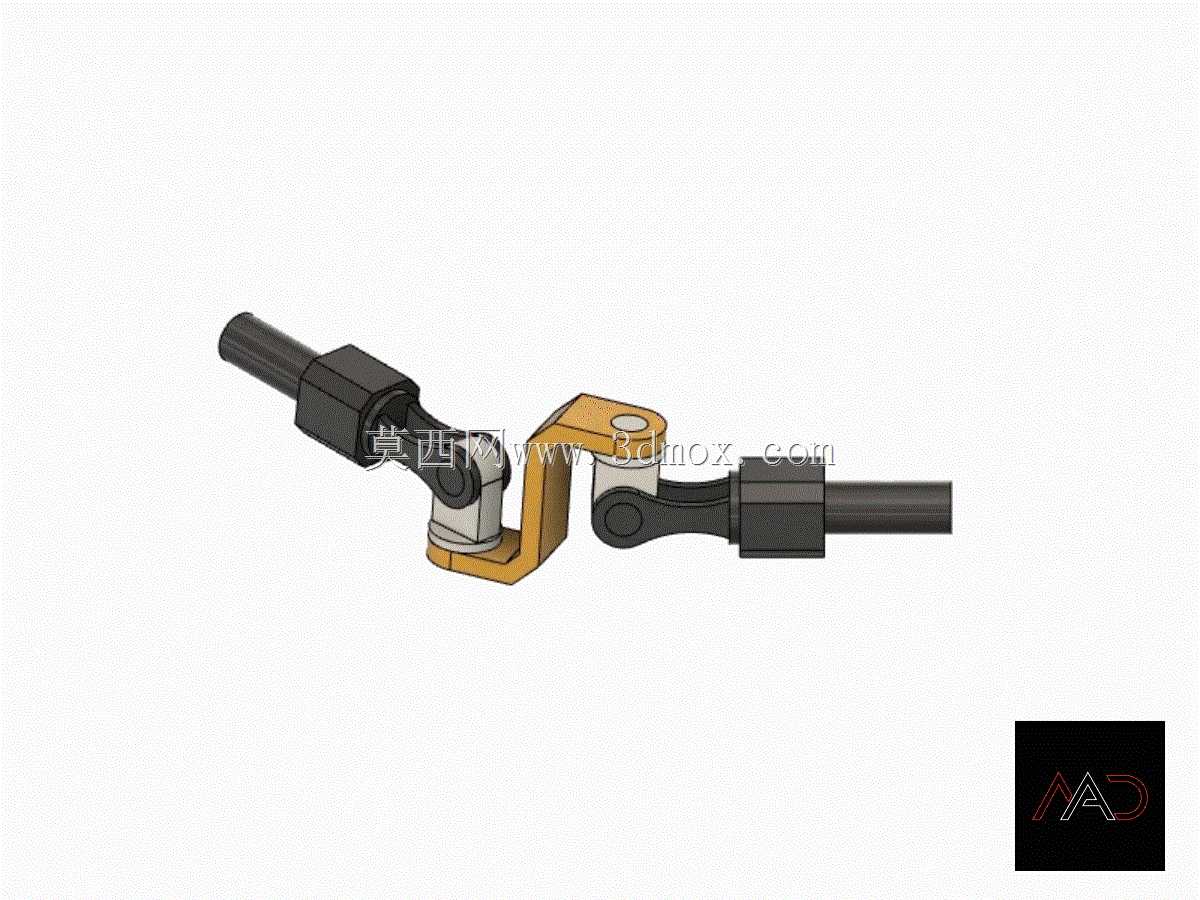

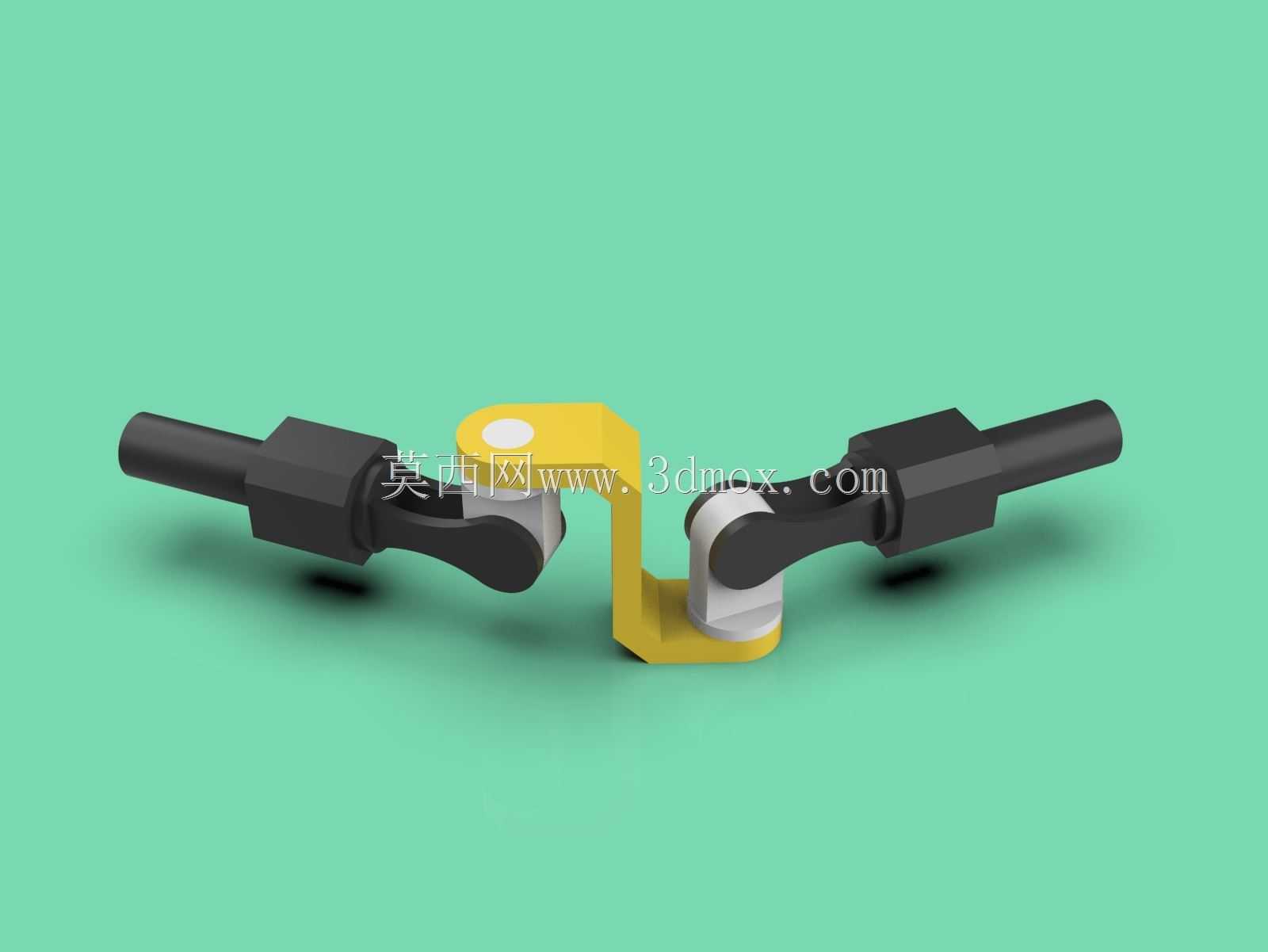

　　这套角度变送传动机构，核心作用是将输入端的旋转角度位移，通过刚性连杆的铰接传动，同步传递至输出端，完成角度信号的机械变送，常应用在不便于布置电子传感器的工业现场，比如高温、高湿、强电磁干扰的工况下，替代电子角度检测元件完成转角的同步传递与变送，也可作为小扭矩转角传动的执行组件，用在小型自动化设备的工位转角联动、阀门开度的机械反馈、工装夹具的角度同步锁紧等场景。从结构设计来看，整套机构采用对称式双连杆铰接布局，两端为轴类安装接口，可直接与待检测的旋转轴、执行输出轴做同轴连接，中间的弯折型支架作为铰接承载基体，两个连杆分别通过销轴与支架、轴端接头做铰接配合，所有铰接位置均预留了转动间隙，避免传动过程中出现卡滞，

　　同时轴端接头采用抱紧式结构，安装时无需对轴做额外的键槽加工，通过抱紧螺钉即可完成与轴的固定，大幅降低现场安装的加工要求。安装边界方面，整套机构沿轴向的总长度适配直径10-15mm的常规光轴安装，铰接支架的垂直高度不超过输入输出轴中心距的1.2倍，安装时仅需保证输入轴与输出轴的平行度误差在0.1mm以内，即可保证传动过程中无额外的侧向附加力，不会对两端连接的轴件造成偏磨。设计过程中优先考虑了传动的回程误差控制，所有铰接孔与销轴的配合选用小间隙配合，既保证转动灵活性，又将空程回程误差控制在0.5度以内，满足大多数工业场景下的角度变送精度要求，同时所有受力部件均采用等强度设计，连杆的截面尺寸根据传递扭矩做了匹配，

　　在保证1N·m以内扭矩可靠传递的前提下，尽可能缩小整体结构体积，避免占用过多安装空间。实际使用中，这套机构无需额外的润滑维护，铰接位置的自润滑衬套可保证长期无保养运行，适配-20℃到120℃的工作环境温度，不会因为环境温度变化出现传动卡滞或间隙变大的问题，相比电子类角度传感器，纯机械结构的抗干扰能力更强，不会因为现场的电磁脉冲、电压波动出现信号失真或损坏，适合在工况复杂的工业现场长期稳定运行。
