凸轮驱动旋转滑动联动执行机构

　　这套联动执行结构常被集成在轻工包装、小型检测设备的工位切换单元中，用来完成检测探头的进给与角度调整复合动作，替代传统需要两个独立动力源分别驱动直线移动、旋转动作的方案，能大幅缩减工位的动力配置成本与安装空间占用。从实际落地的工况来看，这类结构多适配小负载、高频率往复动作的场景，比如小型电子元件检测工位上，需要探头先直线滑动到待检元件上方，再旋转特定角度完成多面点位检测，整套动作通过单动力输入即可完成，不需要额外的电控程序做两个轴的动作协同，降低了电控系统的调试复杂度。

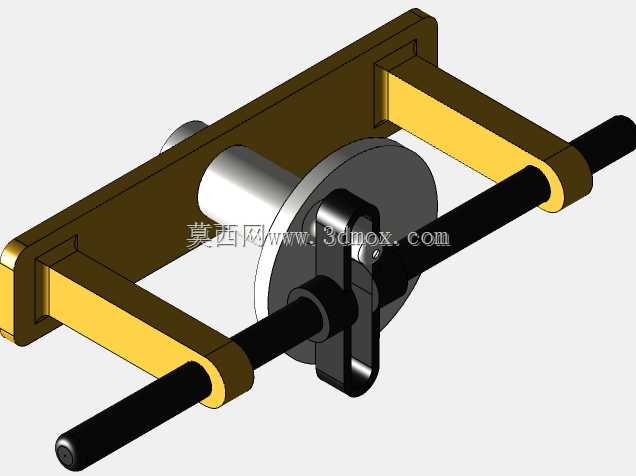

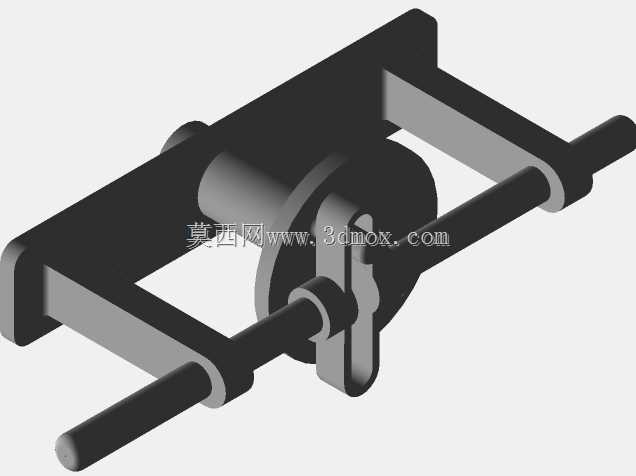

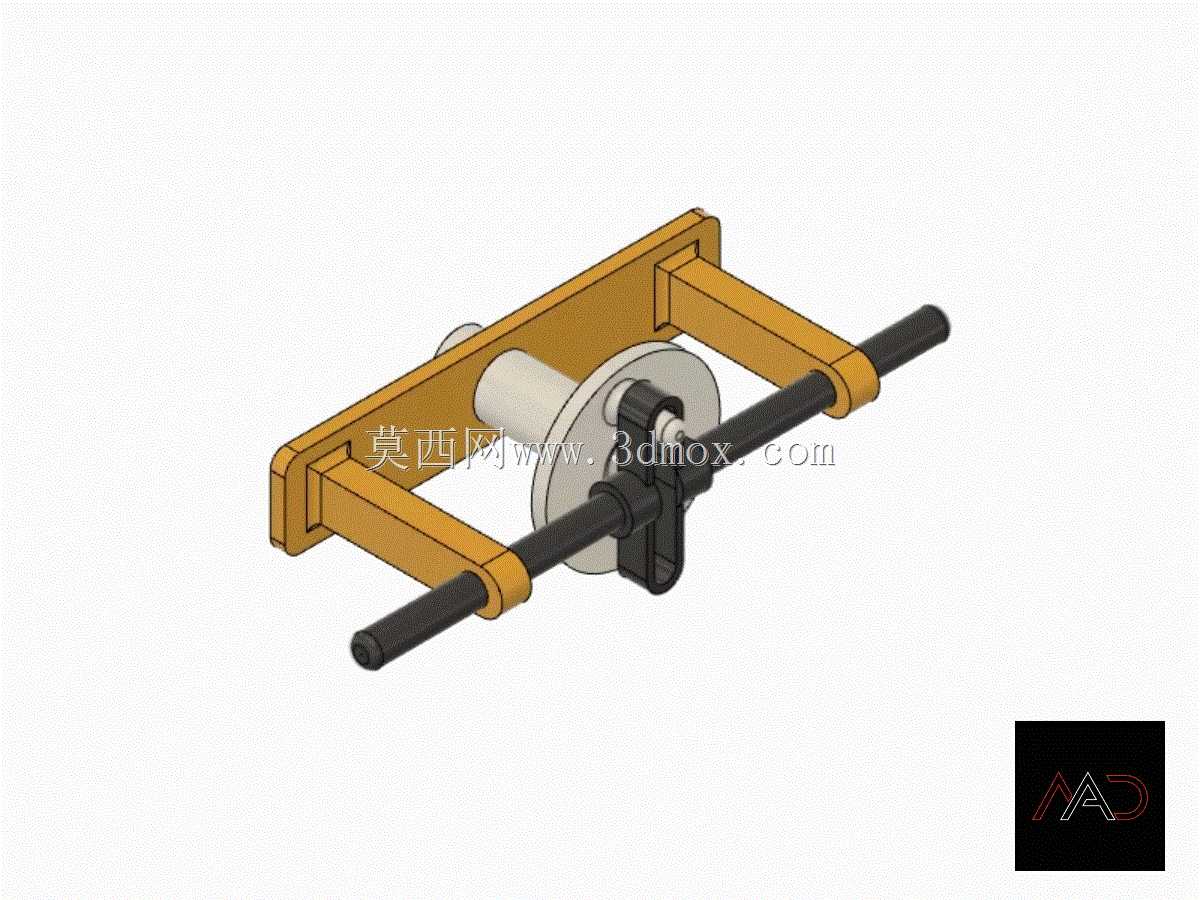

　　结构设计上，整套机构以框架式安装座作为承载基础，两根平行布置的光轴作为直线滑动的导向支撑，滑动座通过直线轴承与光轴配合，保证滑动过程的顺畅度与径向承载能力，避免滑动过程中出现卡滞、偏摆的问题。动力输入侧的凸轮与滑动座上的从动件配合，将输入轴的连续旋转运动转化为滑动座沿光轴方向的往复直线移动，同时滑动座上集成的曲轴结构与凸轮轮廓做随动配合，在滑动座直线移动的行程中，带动末端执行安装位同步完成设定角度的旋转动作，两个动作的时序完全由凸轮的轮廓曲线决定，只要凸轮轮廓加工精度达标，整套机构的动作重复精度可以稳定控制在0.1mm以内，完全满足小型检测、装配工位的精度要求。

　　安装边界方面，整套机构的框架采用对称式设计，安装孔位布置在框架两端的固定板上，可直接通过螺栓固定在设备的安装基板上，不需要额外设计定制转接支架；光轴的伸出长度可根据实际工位的行程需求做等比例调整，不会影响凸轮与从动件的配合关系。设计过程中需要重点关注凸轮轮廓与从动件的接触应力，因为高频往复动作下，接触位置如果润滑不到位容易出现磨损，所以从动件端头采用滚轮结构，将滑动摩擦转化为滚动摩擦，降低磨损速率的同时也减少了动力输入的阻力。另外滑动座与光轴的配合间隙需要控制在合理范围，间隙过大会导致末端旋转动作的位置偏差，间隙过小则会在长时间运行后因热胀出现卡滞，一般配合间隙选取0.02-0.05mm即可兼顾精度与运行顺畅度。末端的执行件安装位采用标准的夹装结构，可直接适配不同规格的检测探头、小型夹爪等执行元件，不需要对主体结构做二次修改，适配性较强。
