可实现变角度扭矩传递的万向节结构

　　在跨轴线动力传输场景中，万向节是解决两轴存在空间夹角时扭矩连续传递的核心部件，广泛应用在需要变角度动力输出的设备传动链路中，从工业设备的进给机构、多关节传动臂，到行走设备的转向传动段，都能见到这类铰接传动结构的应用。不同于刚性联轴器仅能补偿极小的同轴度误差，这类双铰式万向节结构可在两轴存在较大空间偏角的工况下维持稳定的扭矩传输，不会因为轴系夹角变化出现卡滞或传动中断。

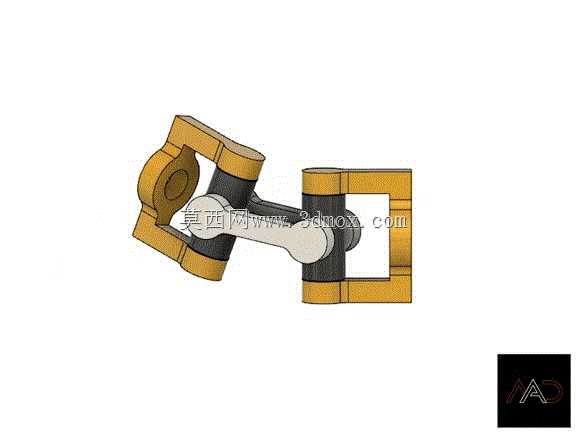

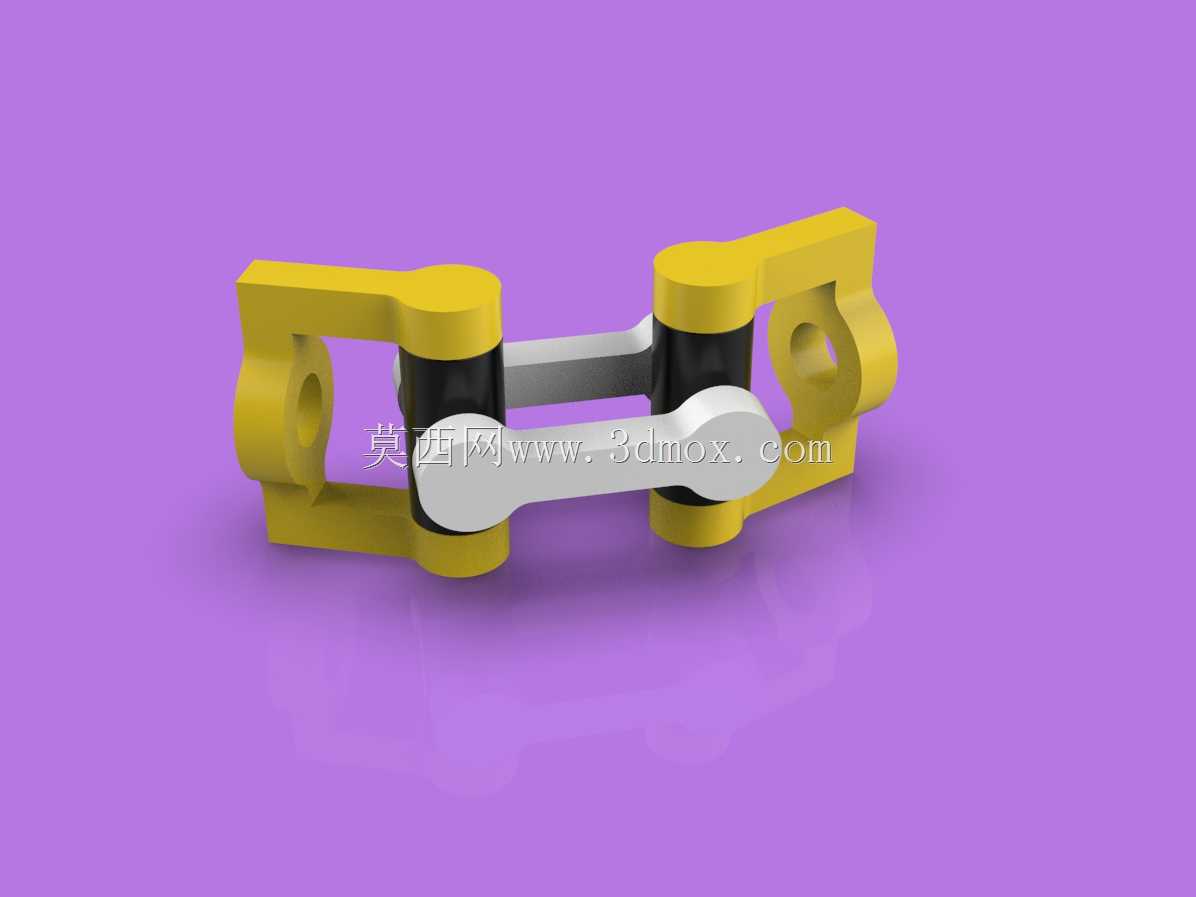

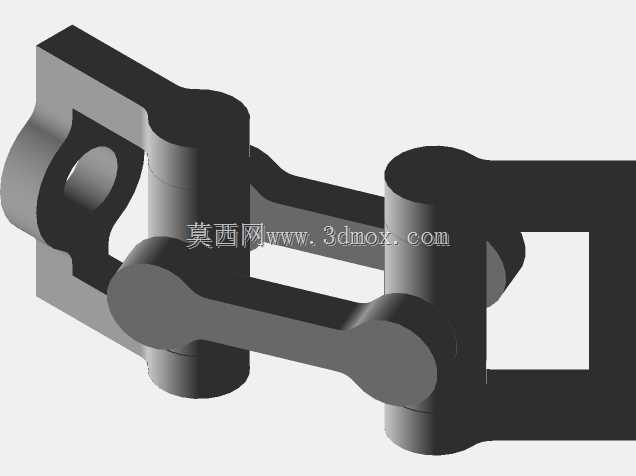

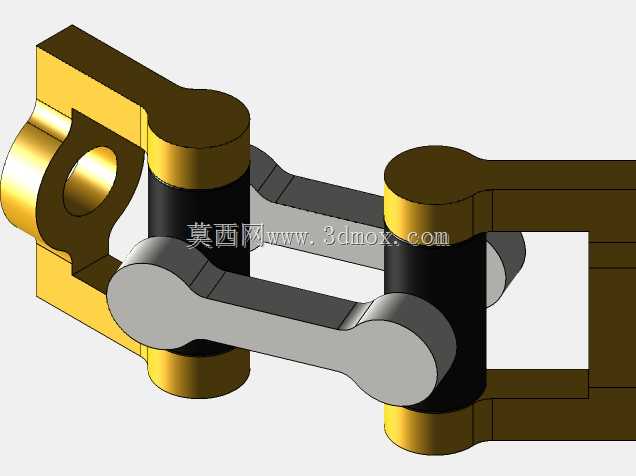

　　从结构设计逻辑来看，该万向节采用对称式叉形架搭配中间连接块的铰接布局，两个叉形架分别作为主动端与从动端的连接接口，每个叉形架通过两个同轴的铰接销与中间连接块形成转动副，两组转动副的轴线呈空间垂直布局，这种设计可以让主动端的旋转运动通过中间连接块的自适应偏转，传递到存在夹角的从动端轴系上。设计过程中需要严格控制铰接副的配合间隙，间隙过大会导致传动回程误差增大，在正反转切换的工况下会产生明显的传动冲击，间隙过小则会增大铰接处的转动阻力，在大夹角传动时出现卡滞问题，因此铰接销与配合孔的公差通常选取过渡配合区间，兼顾转动灵活性与传动精度。

　　从安装边界来看，该万向节的两端叉形架预留了标准轴类连接接口，可适配常规直径的传动轴安装，安装时需要保证主动轴与从动轴的夹角处于设计允许的范围内，超出最大夹角阈值会大幅增大铰接处的接触应力，加速铰接面的磨损，缩短部件使用寿命。在实际选型应用中，这类万向节通常成对使用，通过中间轴连接两个万向节，调整安装相位后可以消除单万向节存在的传动转速波动问题，实现等角速度传动，满足高精度传动场景的使用需求。

　　结构的外形采用规整的块状铰接布局，没有多余的外凸结构，在设备内部安装时不会与周边的机架、管线产生干涉，铰接处的接触面设计有足够的承压面积，可在额定扭矩范围内维持稳定的接触应力，避免局部应力集中导致的部件变形。日常运维中只需定期在铰接副处补充润滑脂，即可降低转动摩擦损耗，延长部件的更换周期，适配多数中低载荷的传动场景使用。
