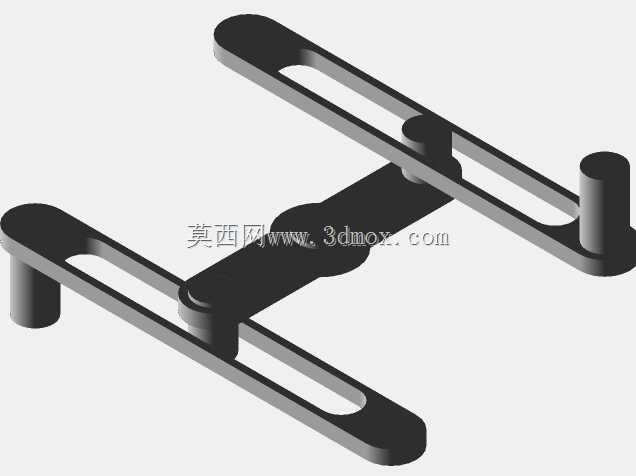

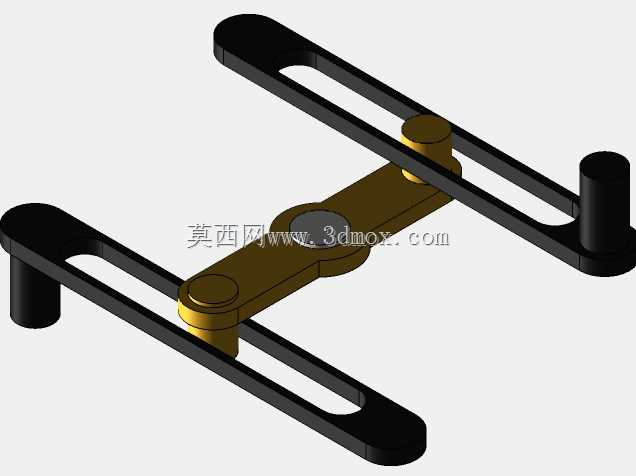

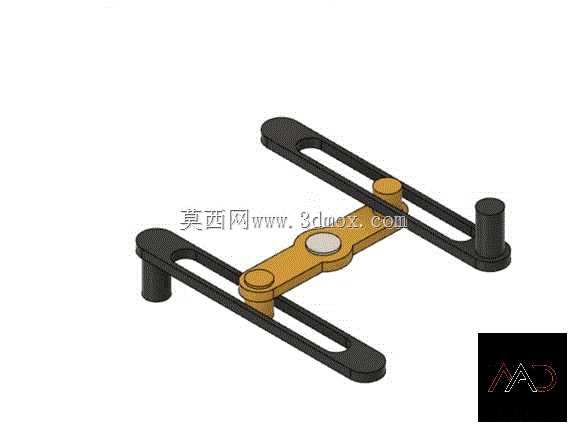

该双滑块旋转联动机构,核心通过中心旋转凸轮的偏心轮廓,驱动两组对称布置的长槽滑块做周期性往复直线运动,可将单一旋转输入转化为两路同步反向的直线输出,在轻工包装、纺织机械、自动化送料工位中应用广泛,常见于需要同步完成夹取、推送、分度对位的执行端,能替代多组独立驱动单元,简化设备传动链布局。从结构设计逻辑来看,两组滑块采用对称式长槽结构,槽宽与凸轮端的圆柱销做间隙配合,配合间隙控制在0.02-0.05mm区间,既保证运动过程无卡滞,又能减少回程间隙带来的传动误差;中心凸轮采用偏心圆轮廓设计,偏心距根据滑块所需行程确定,凸轮基体与中心转轴采用过盈配合加平键周向固定,避免高速运转时出现相对滑移。安装边界方面,机构整体为平面布局,
两组滑块的固定端圆柱销为安装基准,安装时需保证两个固定销的中心连线与凸轮旋转中心的位置度公差不大于0.03mm,滑块槽的运动方向需与各自固定销的轴线垂直,否则会出现运动别劲、磨损加剧的问题;机构整体厚度方向尺寸紧凑,可直接嵌入设备的安装面板,不需要额外预留较大的避让空间,适配多数紧凑型自动化设备的安装需求。功能特性上,该机构运动过程无冲击,凸轮轮廓做了小圆弧过渡处理,在往复换向位置不会出现刚性撞击,运转噪音低,适合中低速连续运转工况;两组滑块的运动相位差固定为180度,运动同步性完全由凸轮轮廓保证,不需要额外添加同步校正结构,维护时仅需定期在滑块槽与销的配合位置添加润滑脂即可,日常维护成本低。
设计过程中需重点校核凸轮销与滑块槽的接触强度,根据负载大小调整销的直径与槽的壁厚,避免长期运转后槽壁出现磨损变形;同时要核算旋转中心的输入扭矩,根据滑块端的负载阻力、摩擦系数换算所需的驱动扭矩,匹配对应功率的驱动单元,防止出现驱动力不足导致的机构停转问题。
