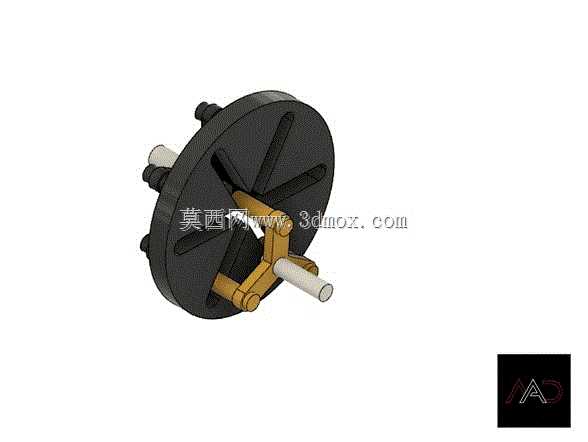

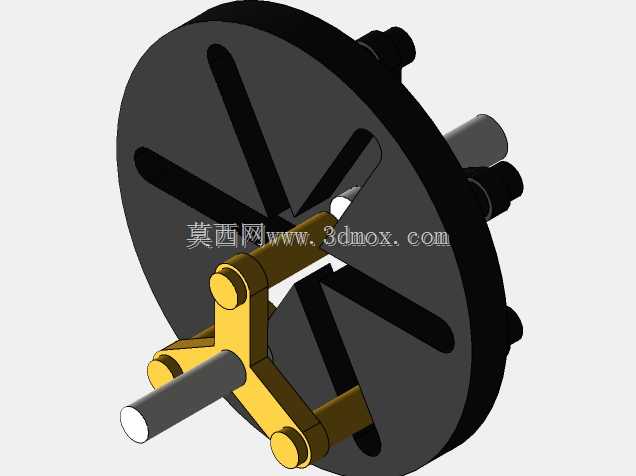

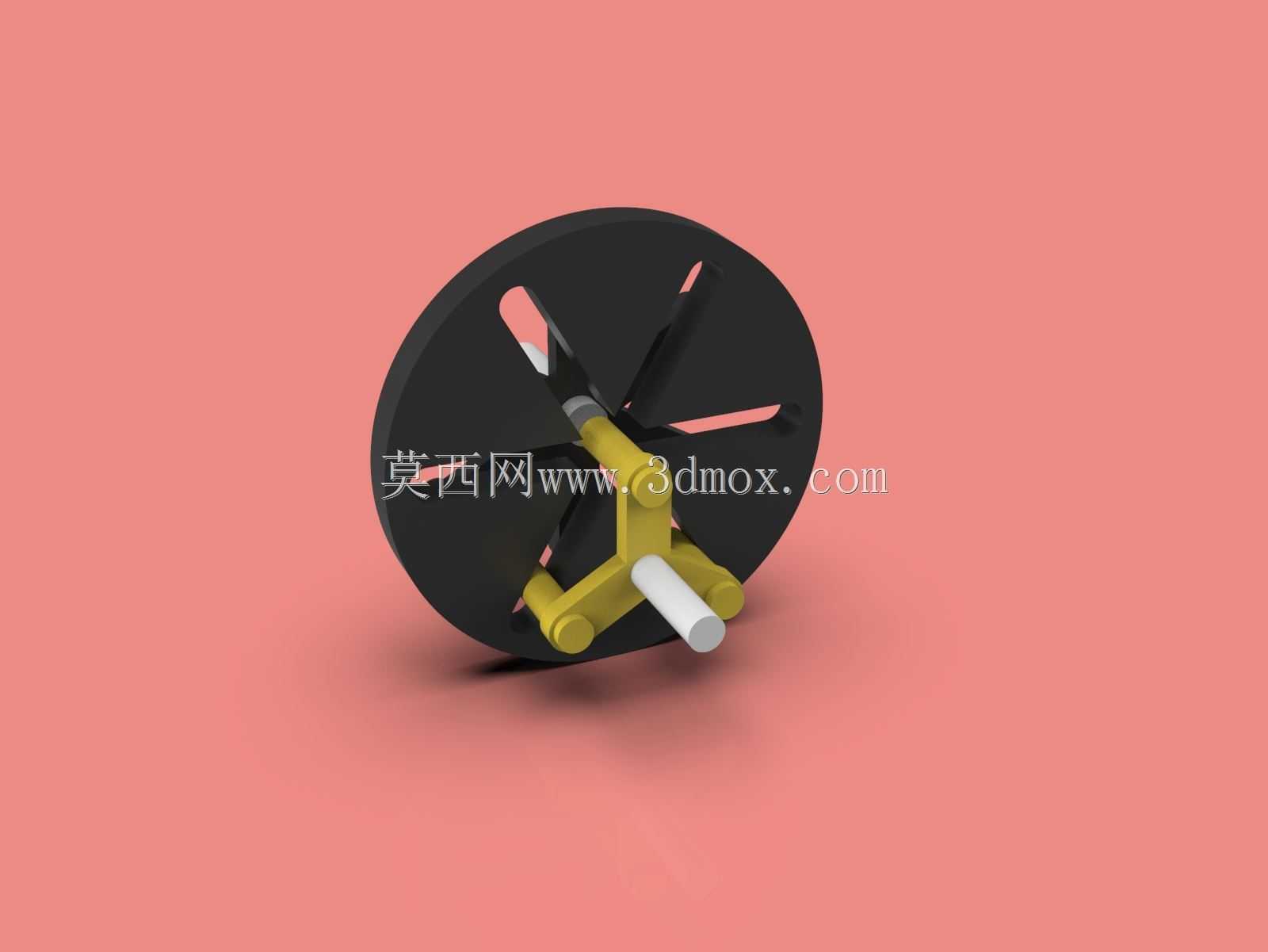

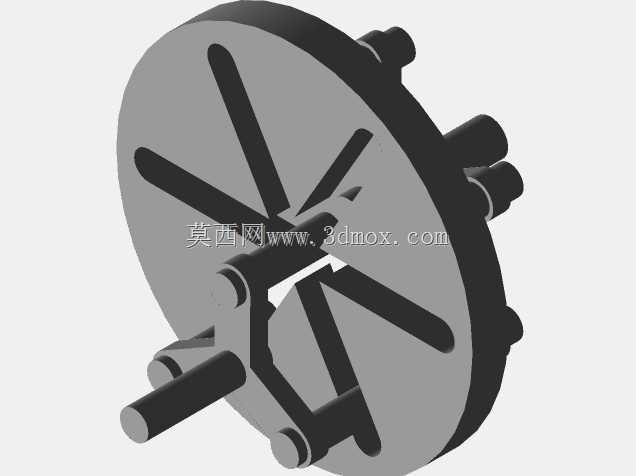

这套传动结构核心依托三角凸轮的轮廓曲面,配合圆盘从动件实现预设规律的间歇动力传递,同时集成万向节组件补偿轴系间的角度偏移,在轻工自动化送料、仪器仪表分度调节、小型专用设备的工位切换场景中应用广泛。不同于常规盘形凸轮的单轮廓驱动逻辑,三角凸轮的三段式对称轮廓可在单周回转过程中完成三次从动件升程-回程循环,能在不提升驱动轴转速的前提下提高工位切换频次,适配小空间内的高频间歇动作需求。圆盘从动件的接触端采用大直径平面接触设计,相比尖顶从动件可大幅降低接触应力,减少长期运行的轮廓磨损,相比滚子从动件则省去了滚子销轴的装配间隙,在小载荷高精度分度场景下能有效降低回程误差。设计阶段首先根据目标工位的动作行程、停歇时间占比反推凸轮轮廓曲线,
三段轮廓的过渡段采用修正等速运动规律,避免刚性冲击同时保证动作衔接的平顺性,从动件的回位依托内置的弹性元件提供预紧力,保证圆盘端面始终与凸轮轮廓贴合,不会出现高速回转时的从动件跳脱问题。万向节部分采用十字轴式铰接结构,可补偿输入轴与凸轮轴之间最大15度的安装角度偏差,降低安装时的轴系同轴度要求,适配设备内部紧凑布局下的轴系错位补偿需求。整体结构的安装基准为凸轮端的圆形法兰盘,法兰上均布的安装孔可直接固定在设备安装面板上,输入轴端伸出长度适配常规联轴器的安装尺寸,从动件输出端可直接连接执行拨杆、转盘等末端执行件,无需额外增设传动转接件。结构的运动副间隙控制在0.02mm以内,可满足仪器仪表类设备的高精度分度需求,
所有铰接位置均预留润滑脂加注空间,长期运行无需频繁拆解维护。凸轮本体采用辐射状加强筋结构,在保证整体刚度的前提下降低自身转动惯量,减少驱动电机的启动负载,从动件的导向部分采用滑动配合结构,导向长度与直径比控制在2:1,避免从动件升降过程中出现卡滞偏磨问题。
