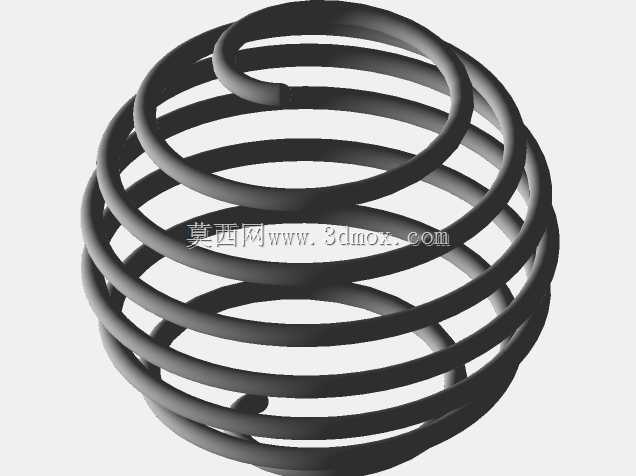

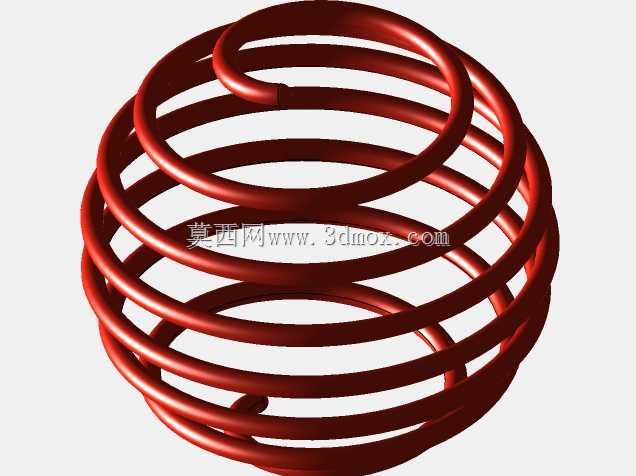

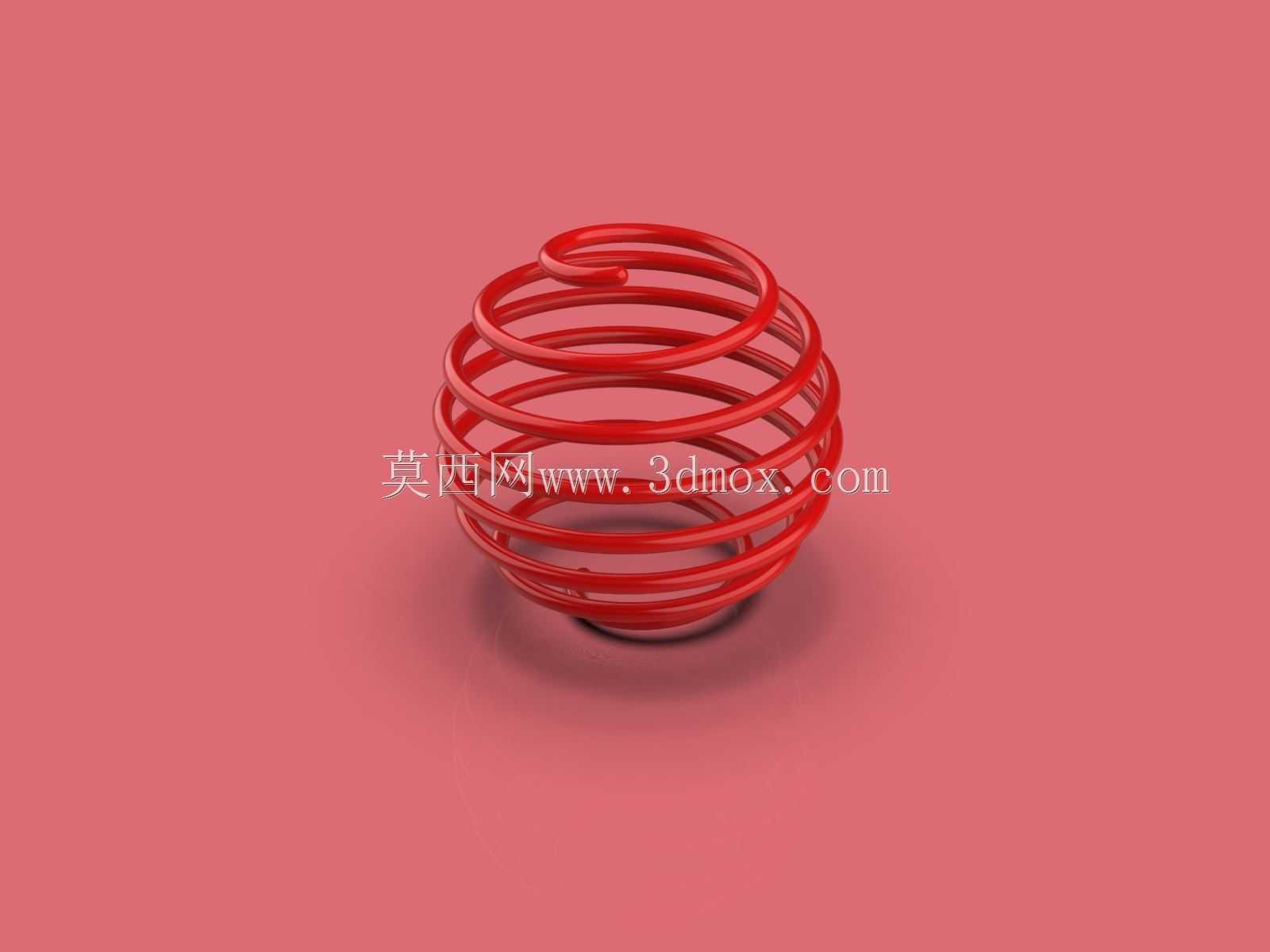

螺旋环绕式球形弹簧弹性构件设计

　　这类螺旋环绕成型的球形弹性构件，常被应用在小型缓冲限位场景、精密仪器的触点触发结构、玩具类弹性交互组件中，也可作为小型振动设备的隔振辅助元件使用。不同于常规圆柱螺旋弹簧的线性刚度特性，球形弹簧在受压过程中，不同圈层的簧丝会逐步接触贴合，刚度呈现非线性递增的特性，在小行程缓冲场景下能提供更柔和的初始弹力，随着压缩量增大，弹力上升速率加快，避免刚性冲击对配套结构造成损伤。设计这类构件时，首先要确认簧丝的直径参数，簧丝直径直接决定整体结构的基础承载力，过细的簧丝在反复压缩后容易出现塑性变形，过粗则会导致初始刚度过大，失去小行程缓冲的意义。其次是球形轮廓的成型路径规划，簧丝沿着球面螺旋线排布时，要保证相邻圈层的间隙均匀，

　　避免压缩过程中出现圈层卡滞、偏载的问题，螺旋升角的设置需要匹配簧丝直径，保证自由状态下各圈层不发生干涉，同时在最大压缩量时，相邻簧丝的接触顺序从两端向中间逐步递进，实现刚度的平滑过渡。从安装边界来看，这类球形弹簧不需要额外的导向轴即可保持自身的形态稳定性，相比圆柱弹簧减少了导向结构的占用空间，适配安装空间紧凑、无法布置长导向杆的小型设备场景，安装时仅需要保证两端接触面与弹簧中心轴线垂直，即可避免受压时出现侧翻偏移。在实际选型应用中，需要根据工作行程计算对应的弹力曲线，确认在额定压缩量下，簧丝的剪切应力处于材料许用应力范围内，常用的簧丝材料为碳素弹簧钢，若应用在腐蚀环境中可更换为不锈钢簧丝，表面处理可根据工况选择镀锌、喷塑等工艺，

　　提升构件的环境耐受能力。建模过程中需要注意螺旋线的球面投影精度，避免出现簧丝轮廓偏离球面的问题，相邻簧丝的间隙要预留出加工公差，避免实际生产时因簧丝直径公差导致自由状态下圈层互相挤压，影响初始弹力参数。这类构件在传感器触发结构中应用时，可利用其非线性刚度特性，保证触发力稳定在设定区间内，避免因装配公差导致触发力波动过大，提升传感器的触发一致性。
