多自由度三摆联动机械演示结构

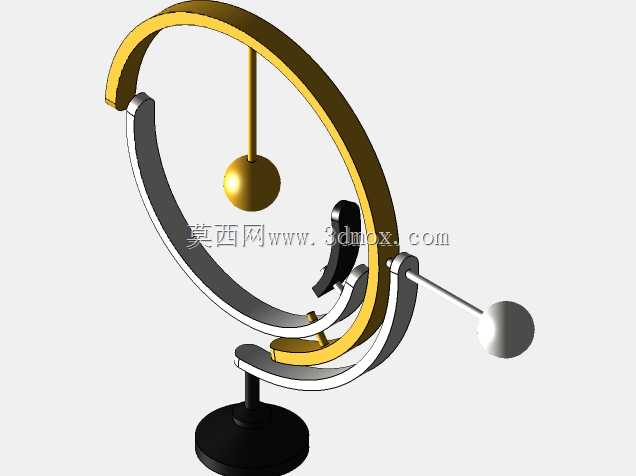

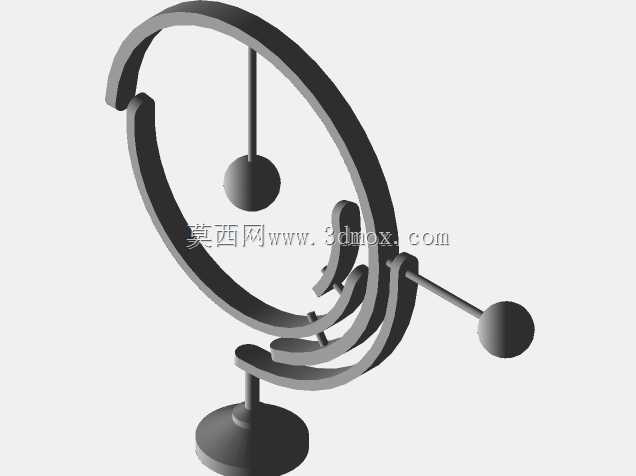

　　这套三摆联动结构常被应用于高校机械原理教学演示、科普场馆互动展项以及运动学算法验证场景中，能够直观展示多自由度刚体在空间内的复合运动轨迹，帮助学习者理解牵连运动、相对运动的耦合关系，也可作为多轴运动控制算法的实物验证载体，为复杂摆动类机构的参数调试提供直观参照。从功能特性来看，该结构通过三层相互嵌套的环形摆架实现三个独立转动自由度的叠加，最内层摆架承载中心摆球，中层摆架可绕垂直于内层的轴线回转，外层摆架则连接底座支撑结构，三个转动副的轴线两两垂直，能够模拟空间内任意角度的摆动组合，末端附带的配重摆球可调整整体转动惯量，改变摆动过程中的阻尼特性与运动周期，适配不同演示场景下的运动节奏需求。设计过程中优先考虑了转动副的同轴度精度，

　　每层摆架的铰接位置均采用对称式支撑结构，避免单侧受力带来的转动卡滞问题，摆架主体采用等截面弧形结构，在保证结构刚度的同时尽可能降低自身重量，减少非必要惯量对摆动轨迹的干扰，底座采用大直径圆盘式支撑结构，配合底部加重的配重块，确保整体机构在大角度摆动过程中不会出现倾覆问题，安装时仅需保证底座放置平面的平面度误差不超过0.2mm，即可满足长时间稳定运行的要求。从安装边界来看，整体结构的最大回转半径由最外层摆架的尺寸决定，安装时需在摆架外围预留不小于最大回转半径1.2倍的安全空间，避免摆动过程中与周边物体发生碰撞，各转动副的配合间隙控制在0.05mm以内，既保证转动过程的顺滑度，又不会因间隙过大导致运动轨迹出现偏差，摆架表面做哑光处理，

　　减少演示过程中的光线反射干扰，方便观察摆体的运动轨迹变化。在实际教学应用中，该结构可搭配轨迹记录装置，实时绘制末端摆球的空间运动曲线，帮助学习者直观理解混沌运动的非线性特征，也可通过调整各层摆架的初始摆角、更换不同重量的末端配重，演示不同参数下的运动规律差异，为运动学相关的理论教学提供具象化的实物支撑。
