单缸风冷内燃机气缸体结构设计

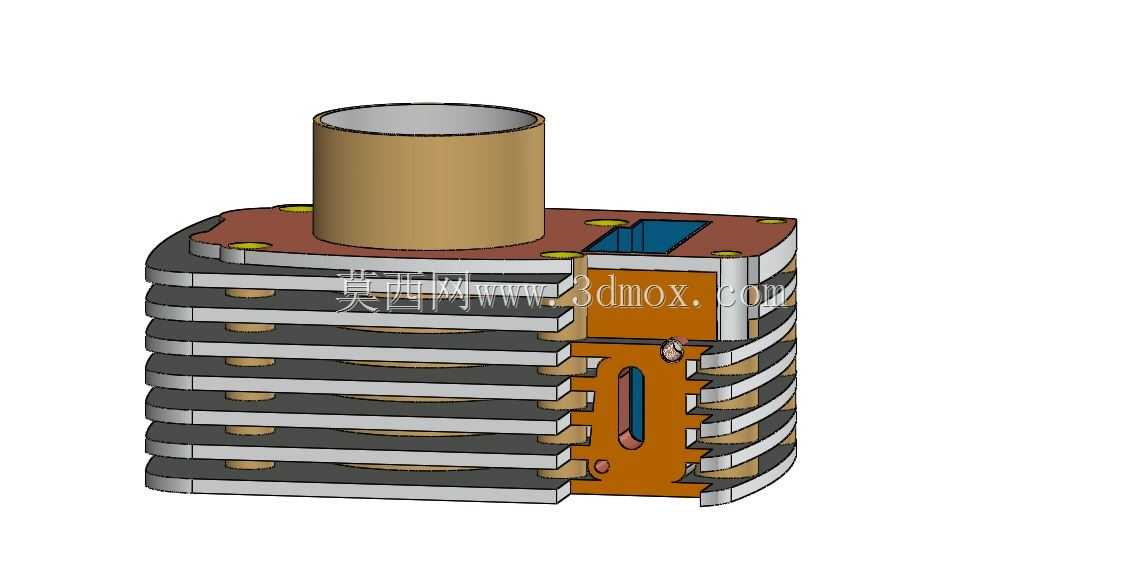

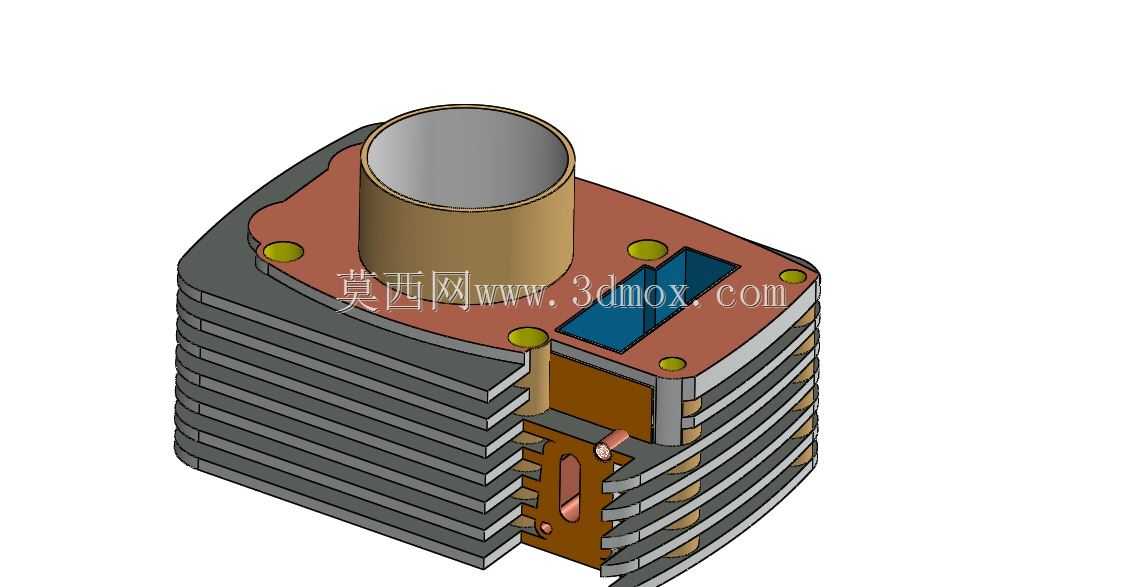

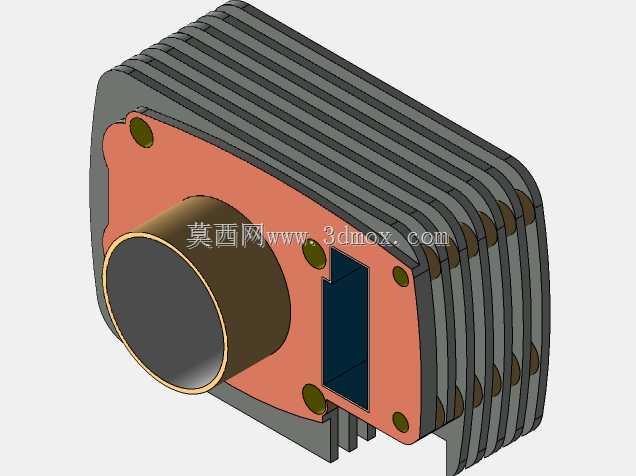

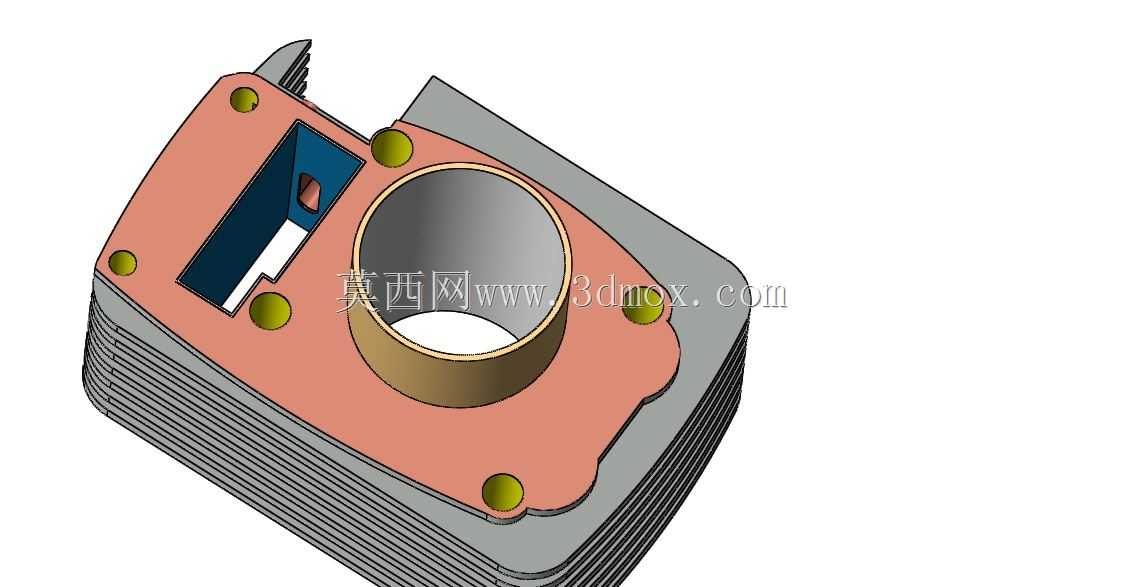

　　这款单缸气缸体是小型内燃机的核心承载基体，常见于通用动力机械、小型代步车辆、园林作业设备的动力单元中，承担着容纳活塞往复运动、集成冷却流道、连接曲轴箱与配气组件的核心作用。从结构设计来看，上部的圆柱形缸筒是活塞运动的核心腔室，内壁需要满足高耐磨、低粗糙度的加工要求，为活塞环提供可靠的密封配合面，保证燃烧室内的高压燃气不会窜入曲轴腔。缸体外围排布的多层平行散热鳍片是风冷散热结构的核心，通过增大与空气的接触面积，将缸筒内燃烧产生的热量快速传导散发，避免缸体温度过高导致的润滑失效、部件膨胀卡滞问题，这类风冷结构无需额外布置水冷管路与冷却液腔，整体结构更紧凑，适配小型动力设备轻量化、低维护的使用需求。缸体侧面预留的异形开孔与安装凸台，

　　分别对应配气机构的推杆通道、润滑油道以及外接组件的安装定位点，所有安装孔位的同轴度、端面平面度都需要满足装配公差要求，避免后续装配出现密封不严、部件运动干涉的问题。设计过程中需要重点平衡壁厚与散热效率的关系，缸筒区域的壁厚要满足燃烧压力下的强度要求，避免高压工况下出现变形开裂，散热鳍片的厚度与间距则要兼顾散热面积与铸造工艺可行性，鳍片过薄会提升铸造废品率，过厚则会增加整体重量且降低散热效率。从安装边界来看，缸体下端面设置的多个螺栓连接凸台，用于与曲轴箱实现刚性连接，连接面需要加工密封槽来安装密封垫片，防止润滑油泄漏与燃气窜出；上部缸筒端面则用于连接气缸盖，端面的平面度直接影响气缸垫的密封效果，是加工过程中的重点管控形位公差。

　　这类单缸缸体的结构设计直接决定了小型内燃机的运行可靠性与使用寿命，建模过程中需要充分考虑铸造拔模角度、加工余量预留、装配间隙预留等工程实际问题，所有圆角过渡位置都要避免应力集中，尤其是散热鳍片与缸体主体的连接位置，需要设置合理的过渡圆角，防止设备运行过程中受振动影响出现鳍片断裂的问题。
