巴尔与斯特劳德活塞式发动机结构设计

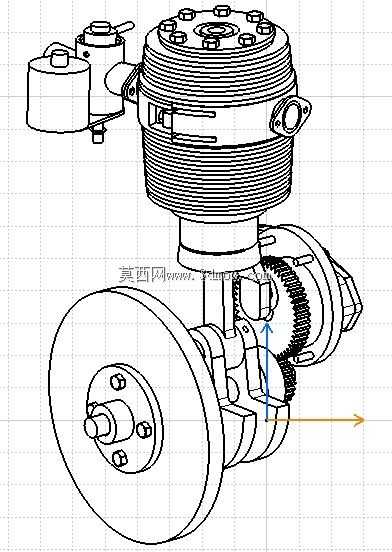

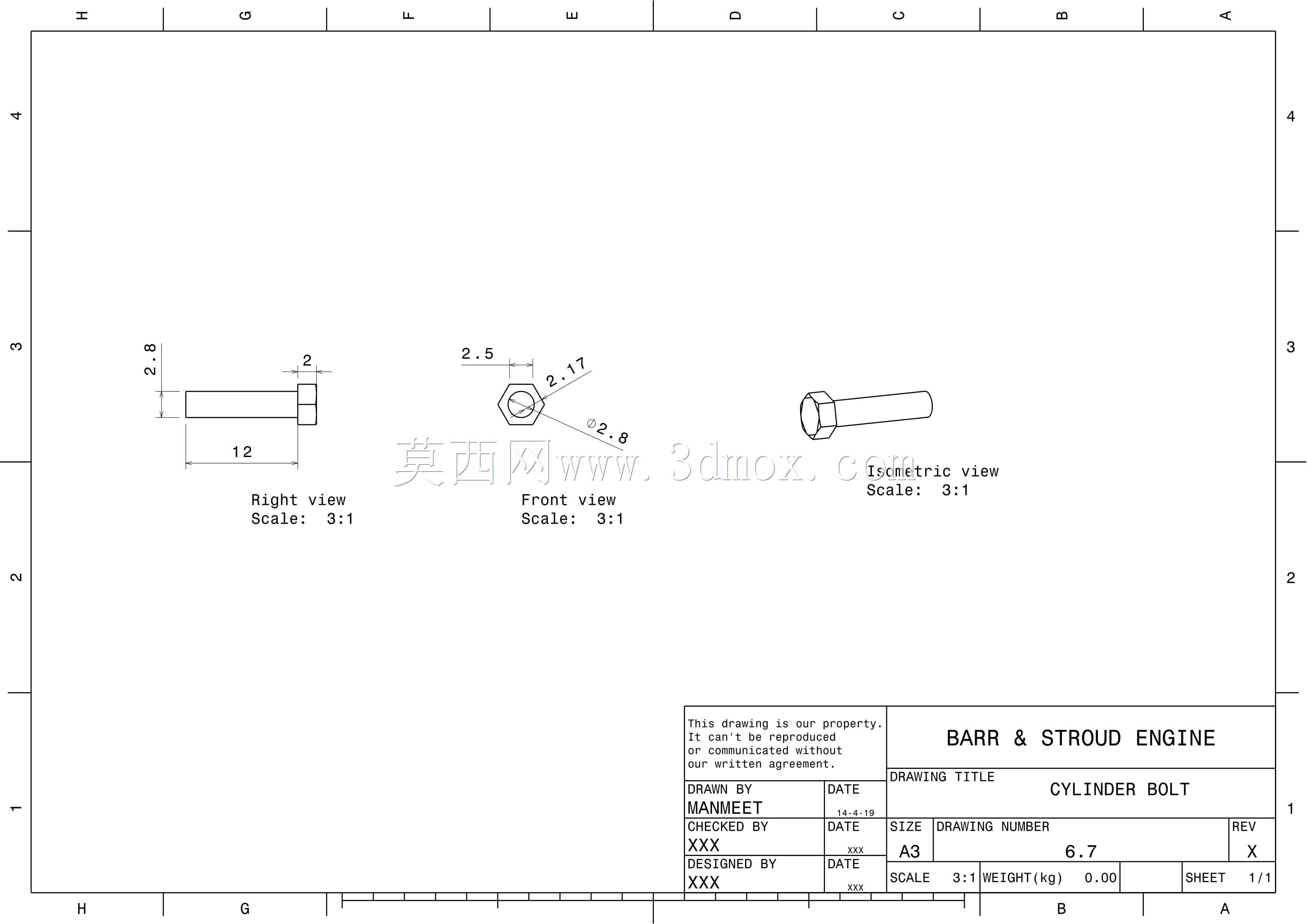

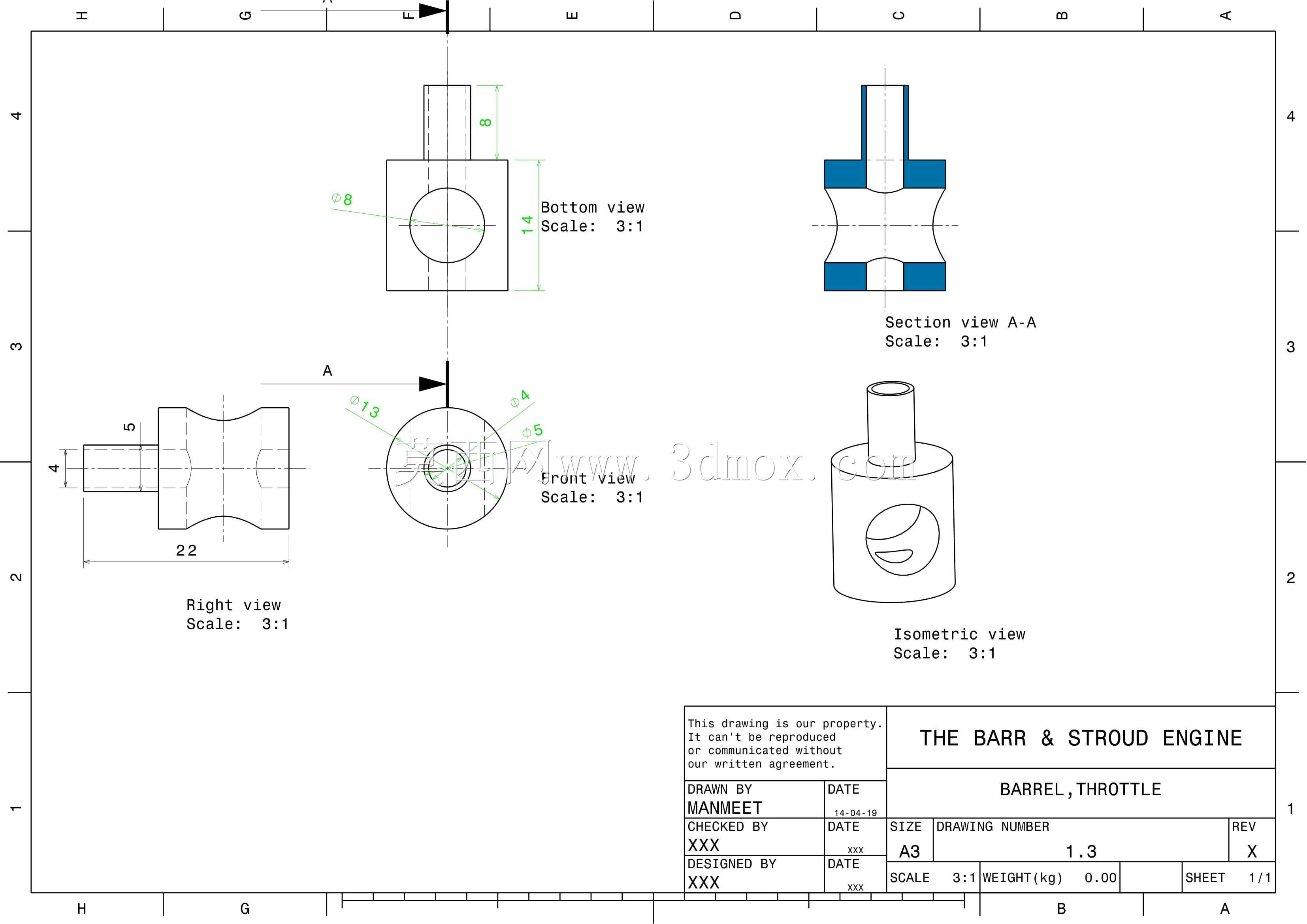

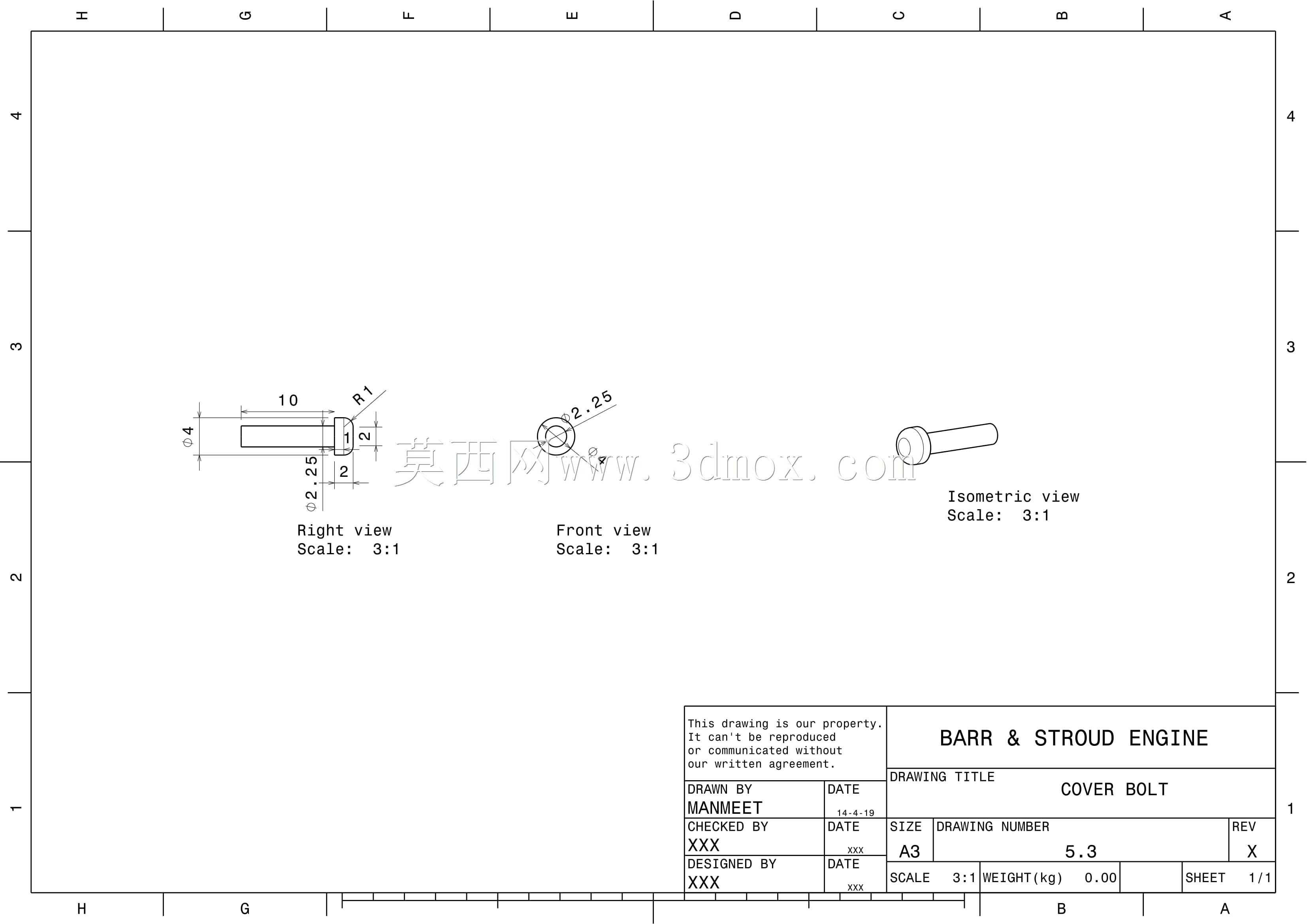

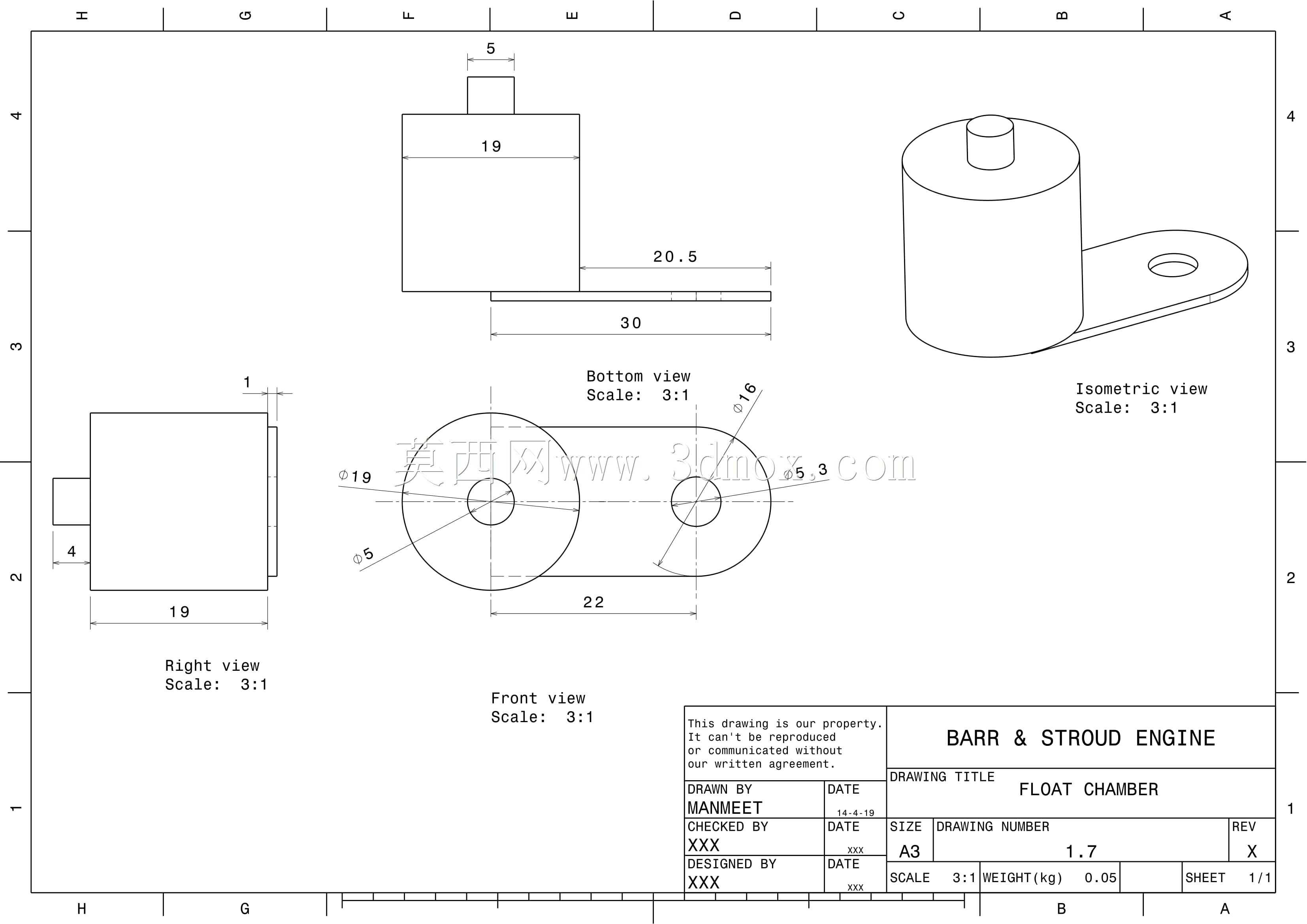

　　这款活塞式动力装置的结构设计，核心围绕小型动力输出场景的紧凑性需求展开，整体采用单缸星型布局的衍生结构，上部气缸段集成了密集的环形散热鳍片，无需额外水冷管路即可满足持续运转的散热需求，适配小型通航实验机型、轻型动力载具的动力配置场景。从结构拆解逻辑来看，上部气缸头预留了六个螺栓安装位，用于紧固气缸盖与燃烧室组件，侧部的凸台接口用于安装化油器与点火附件，附属的小型储油部件直接通过支架固定在气缸侧方，缩短了油路连接路径，减少外接管路的振动松脱风险。下部的曲柄连杆机构采用偏心轴布局，动力输出端直接集成带轮结构，可通过皮带传动直接对接负载端，省去额外的联轴器转接结构，整体安装边界控制在极小的空间范围内，

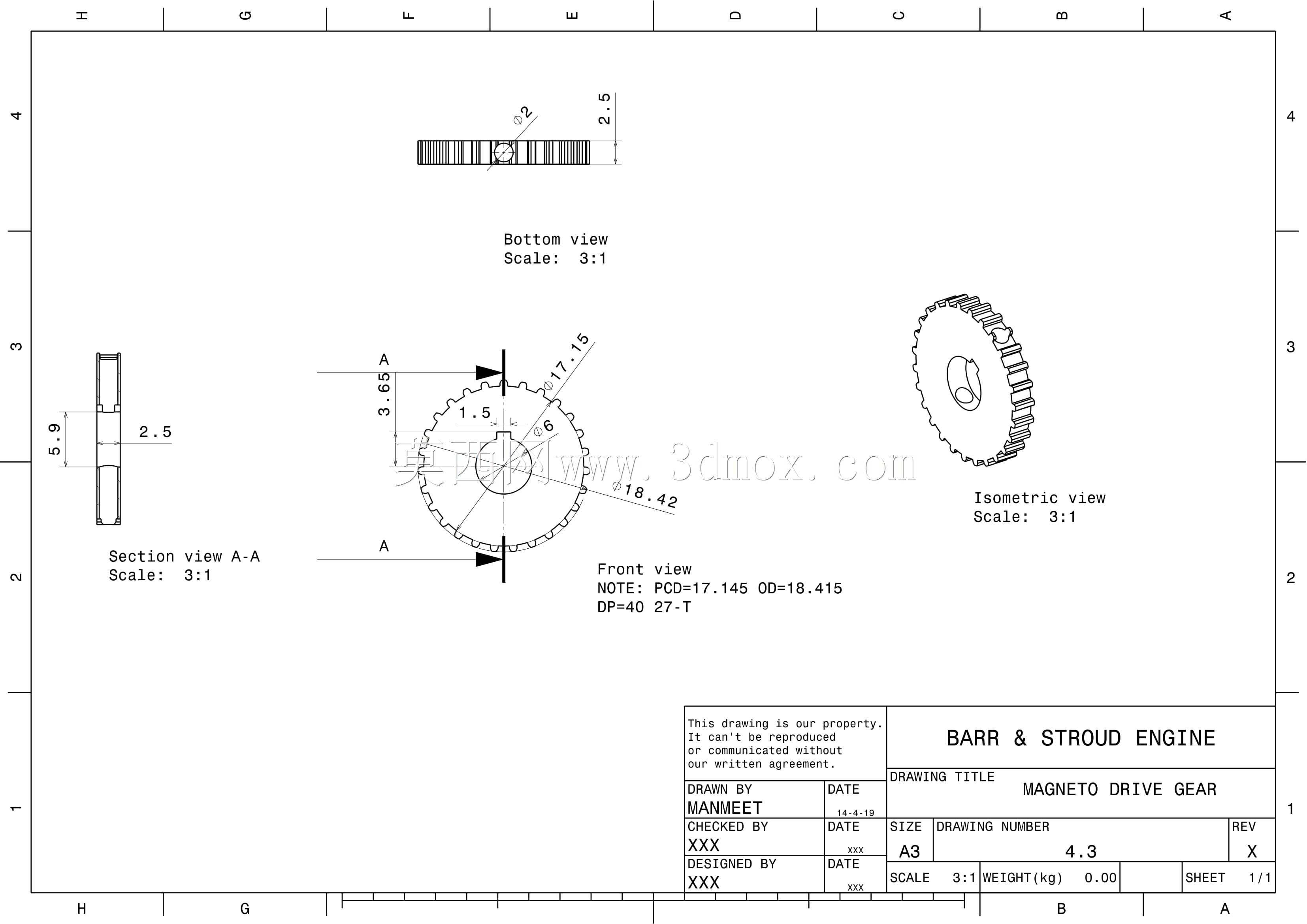

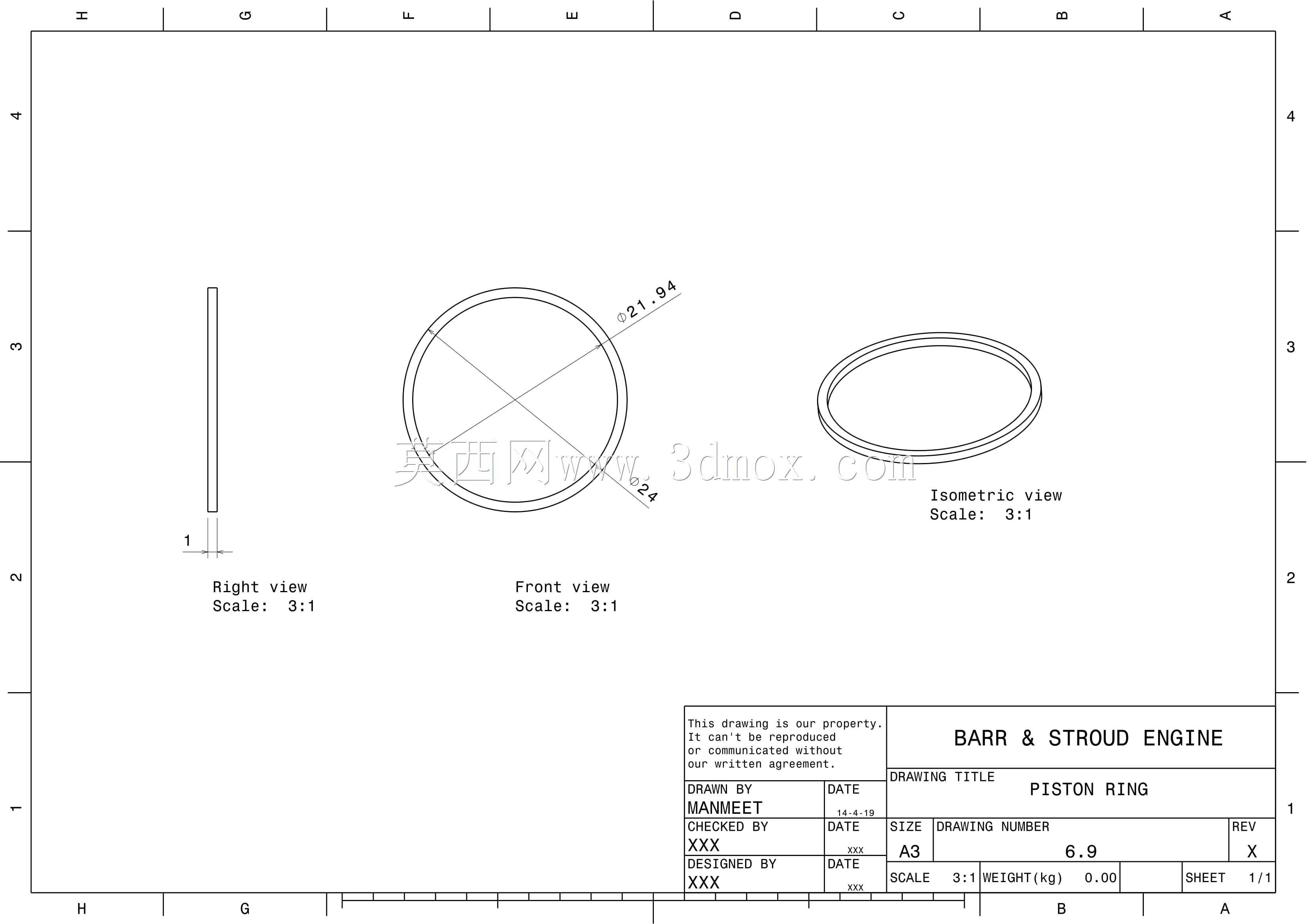

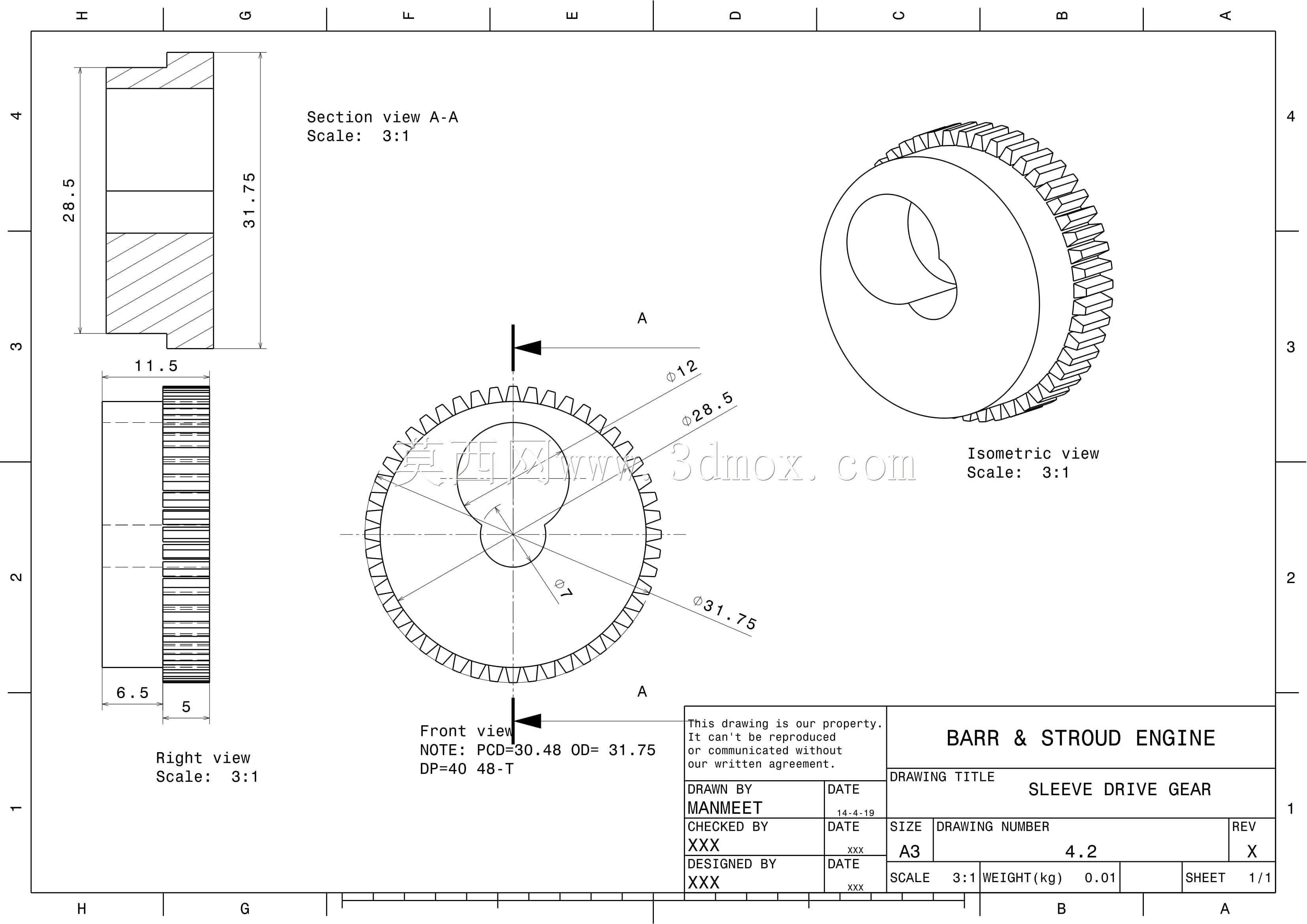

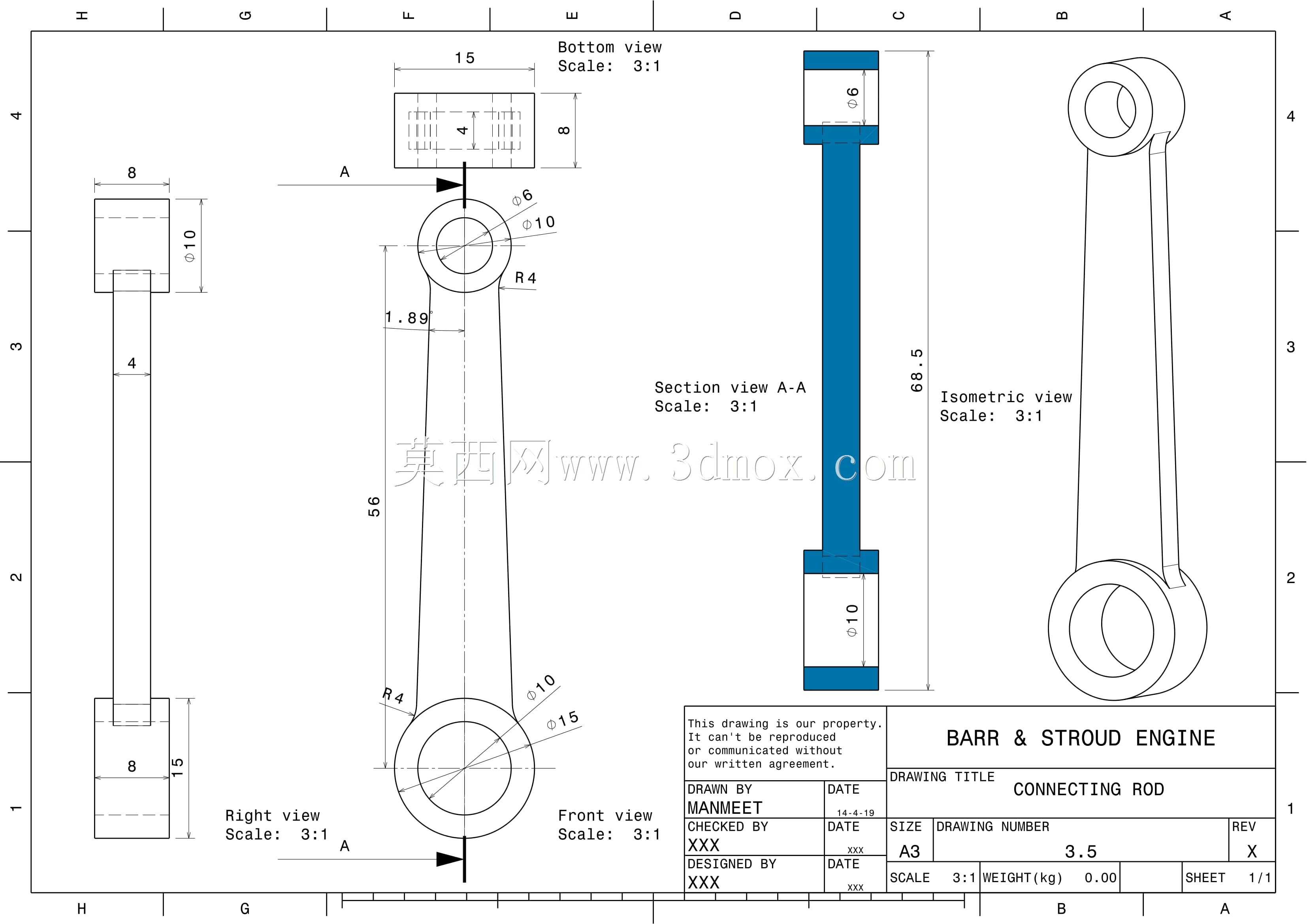

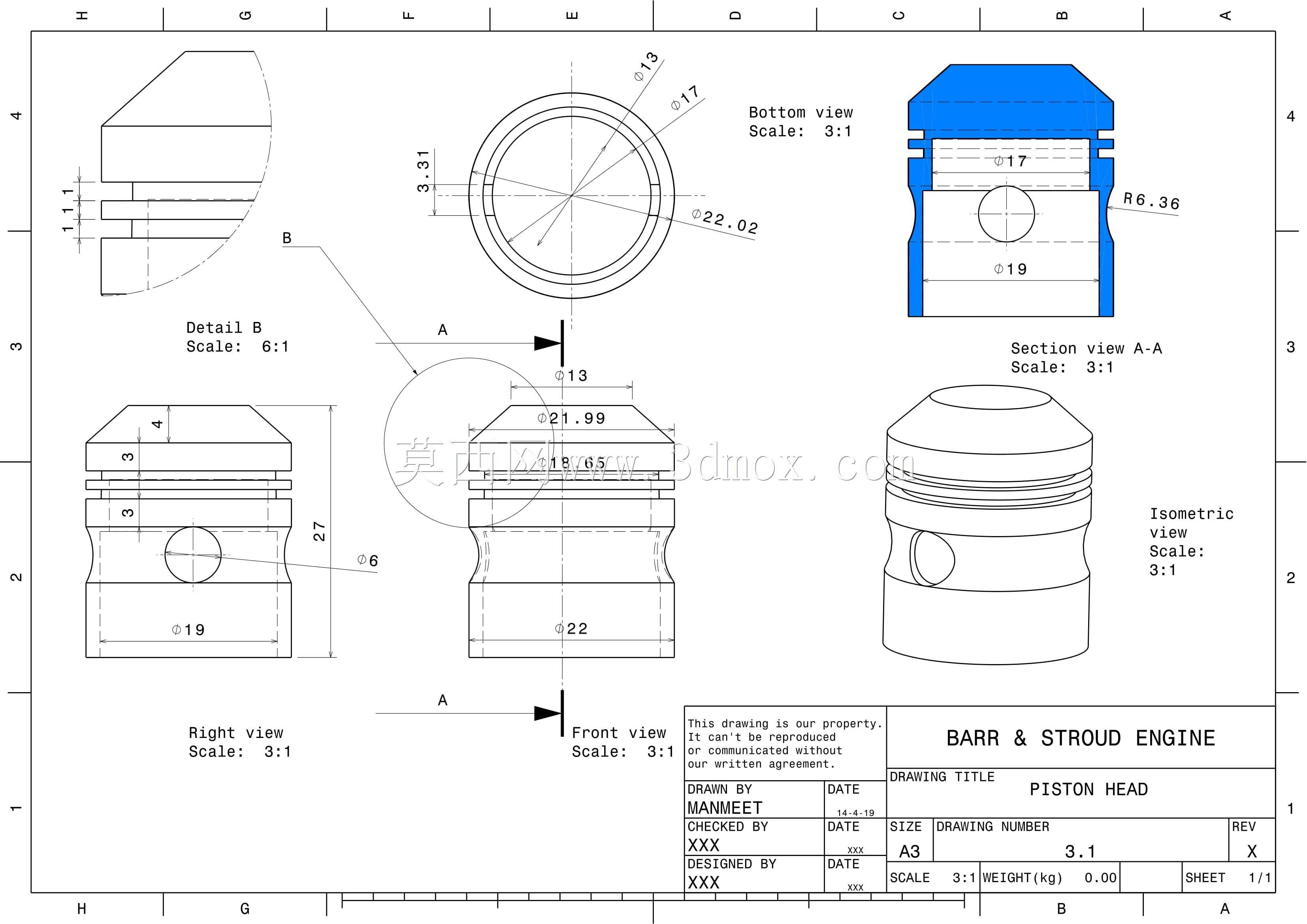

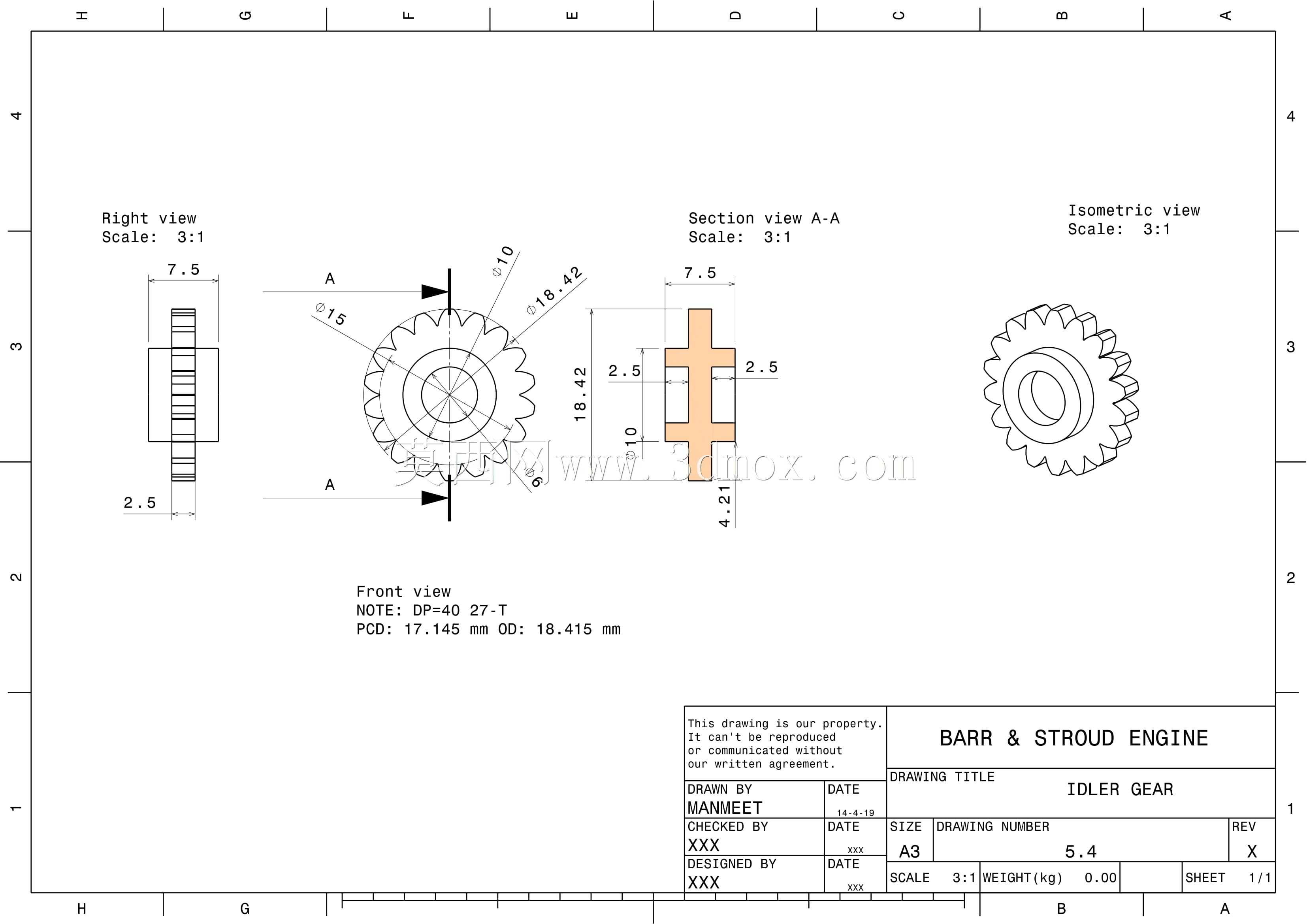

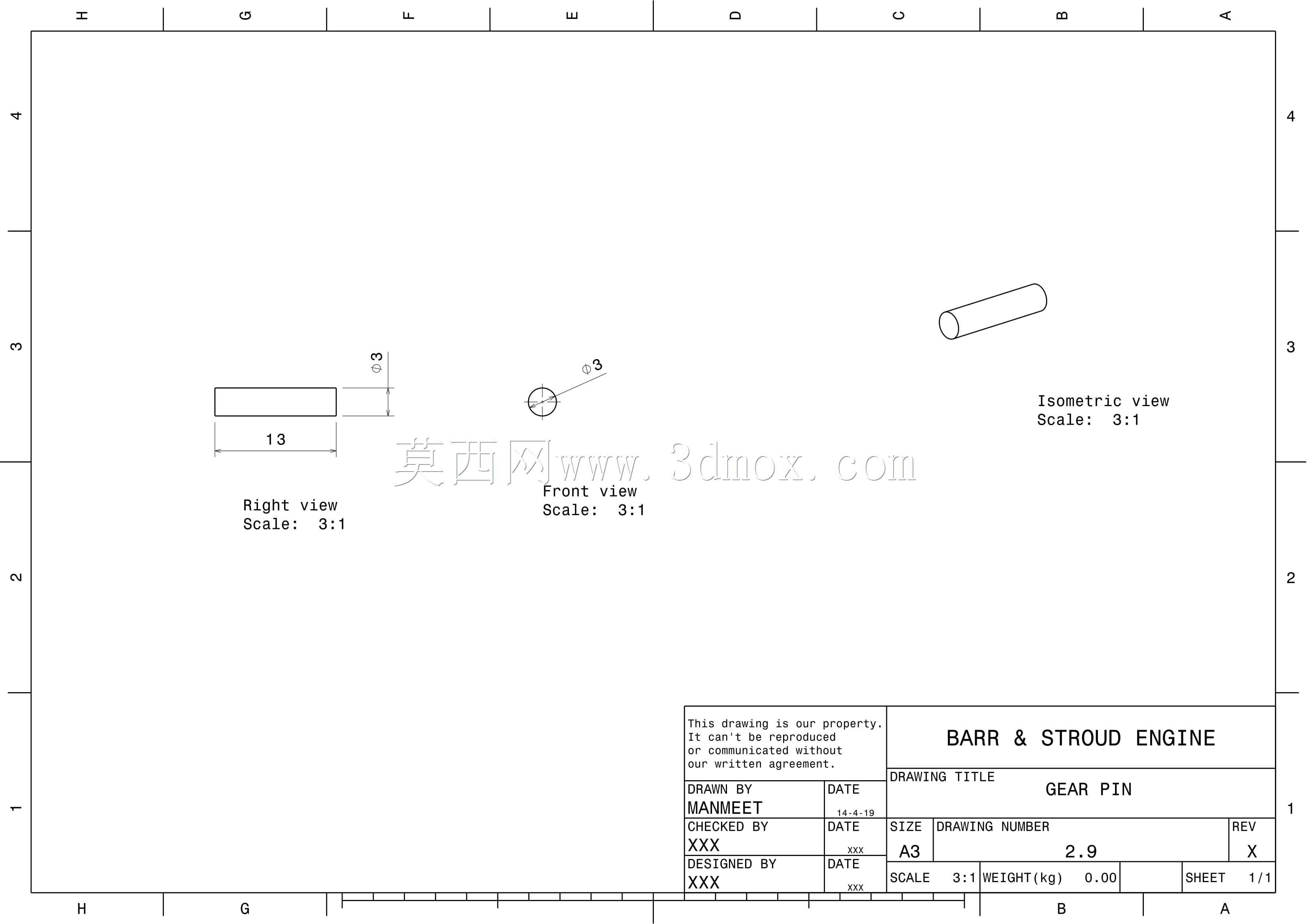

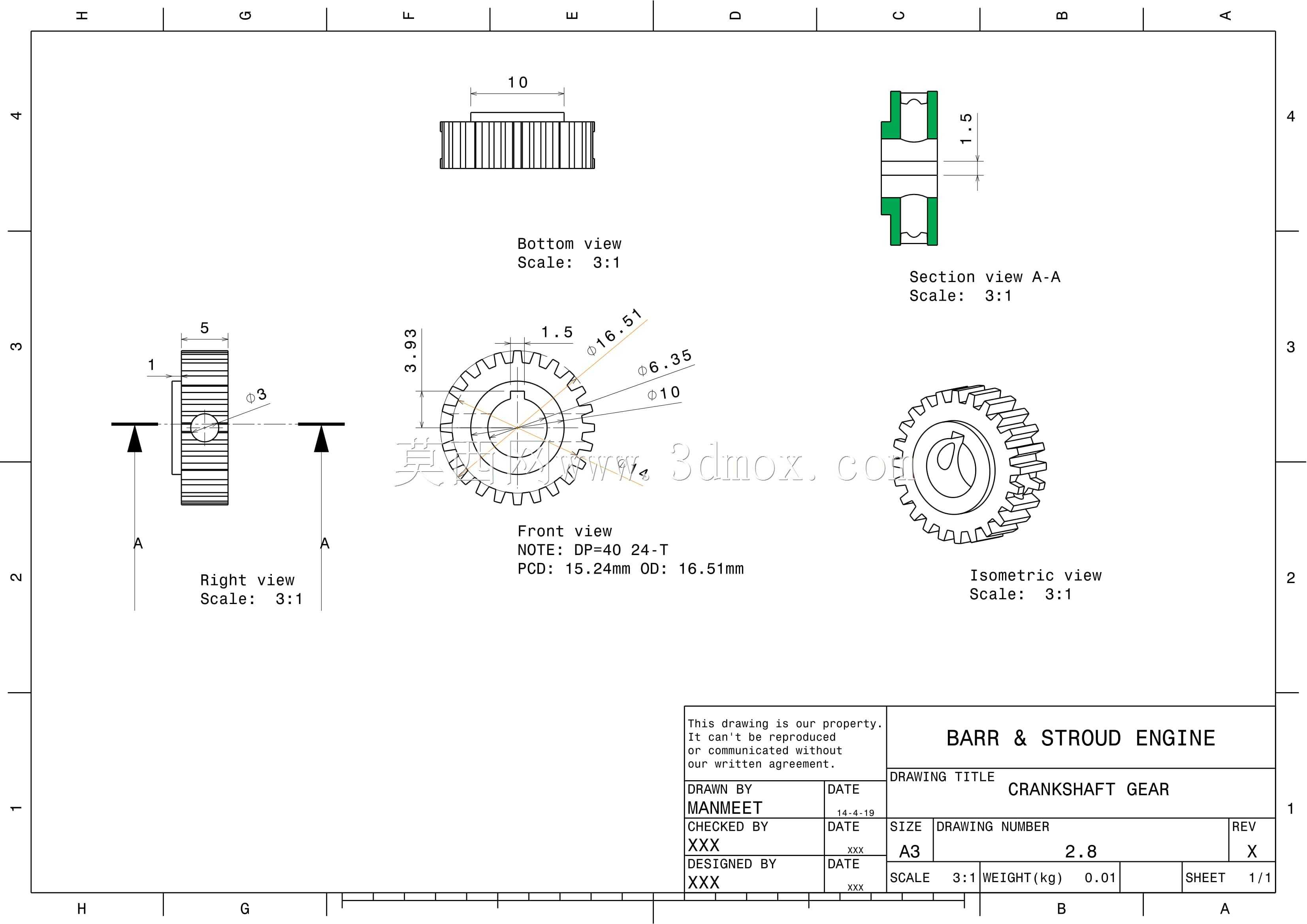

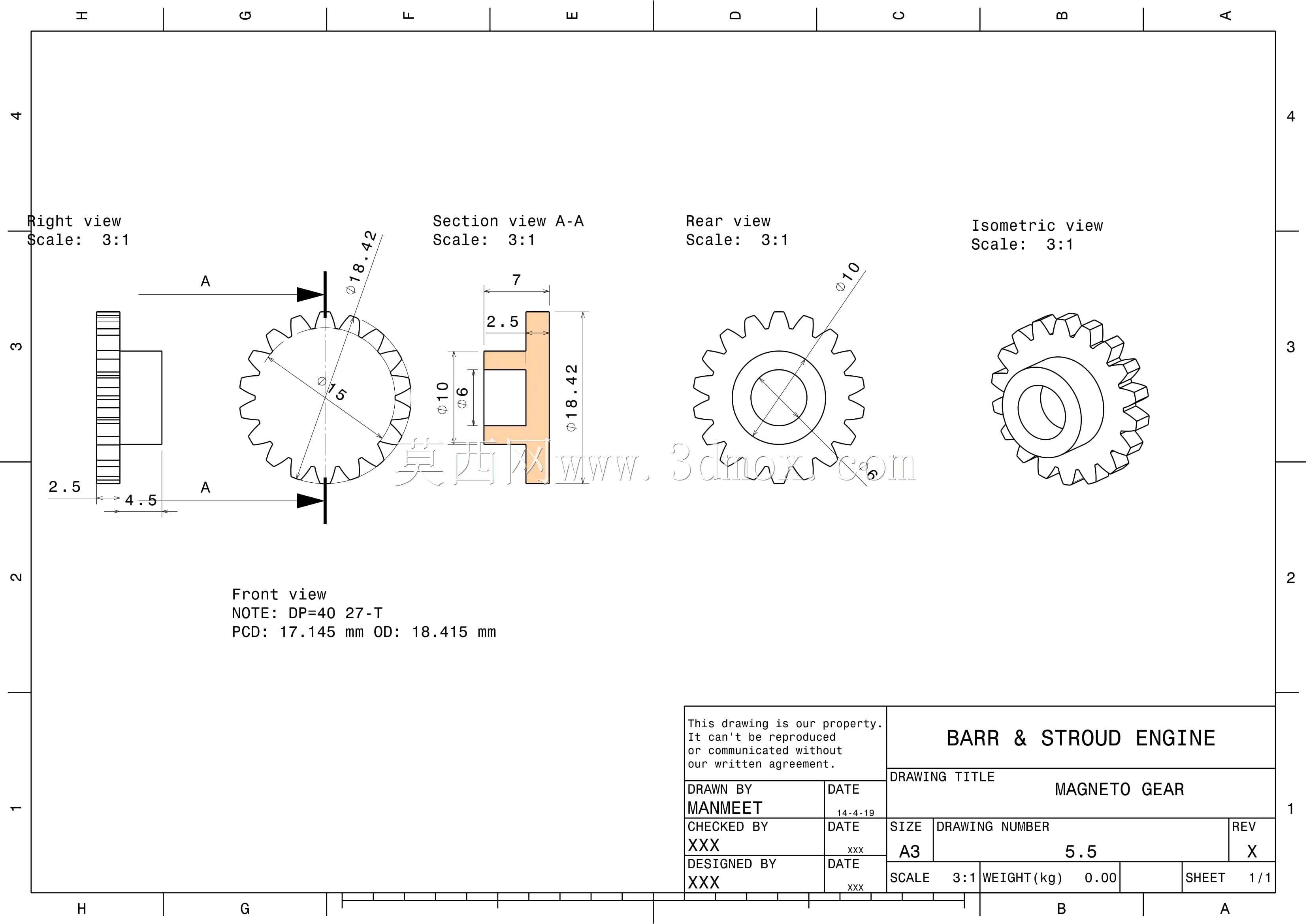

　　适配对安装尺寸有严格限制的轻型设备舱布局。设计过程中充分考虑了部件的拆装维护性，气缸与曲轴箱的连接法兰采用定位销+螺栓的紧固方式，拆解时无需挪动周边附属部件即可完成活塞环、轴瓦等易损件的更换；曲轴箱侧部的观察孔预留了密封盖安装位，可在不拆解整机的情况下检查曲柄连杆机构的磨损状态。从动力传递路径来看，活塞往复运动通过连杆传递至曲轴，曲轴末端的齿轮组同时兼顾附属部件的驱动需求，可同步驱动磁电机、润滑油泵等附件，无需额外布置附属驱动轮系，进一步压缩了整机的外形尺寸。散热鳍片的间距经过优化，在保证散热面积的同时避免了运行过程中异物卡入鳍片间隙造成散热失效，气缸外壁的加强筋沿轴向布置，既提升了气缸体的结构刚性，也可作为散热气流的导流结构，

　　引导冷却气流沿鳍片间隙流动，提升高负荷运转下的散热效率。整机的安装固定点分布在曲轴箱底部与侧部支架位置，可适配卧式、立式等多种安装姿态，满足不同载具的动力舱布局需求，输出轴的同轴度公差控制在较高精度范围内，可直接对接螺旋桨、传动带轮等多种负载部件，无需额外做动平衡校正。
