直列四缸发动机缸体及连杆活塞组件

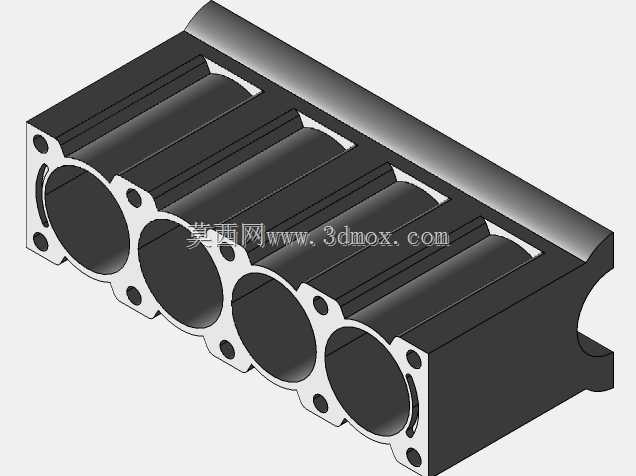

　　这套直列四缸结构的动力核心组件，是小排量乘用车、通用小型动力设备最常用的内燃机构型方案，日常覆盖1.0L到2.5L排量区间的动力输出需求，不管是家用代步车的动力舱、小型工程机械的辅助动力单元，还是固定作业的发电机组动力源，都能见到这类构型的大规模应用。从结构设计逻辑来看，直列四缸的布局本身就兼顾了动平衡表现与结构紧凑性，四个气缸沿曲轴轴向等距排布，相邻气缸做功行程错开180度曲轴转角，能抵消大部分一阶、二阶往复惯性力，不需要额外加装平衡轴就能获得不错的运转平顺性，相比三缸、V型六缸构型，加工难度更低、整机布置更灵活，维护成本也更可控。缸体作为整套组件的承载基体，采用整体式铸铁/铸铝成型结构，上部的四个气缸筒是活塞往复运动的导向腔体，

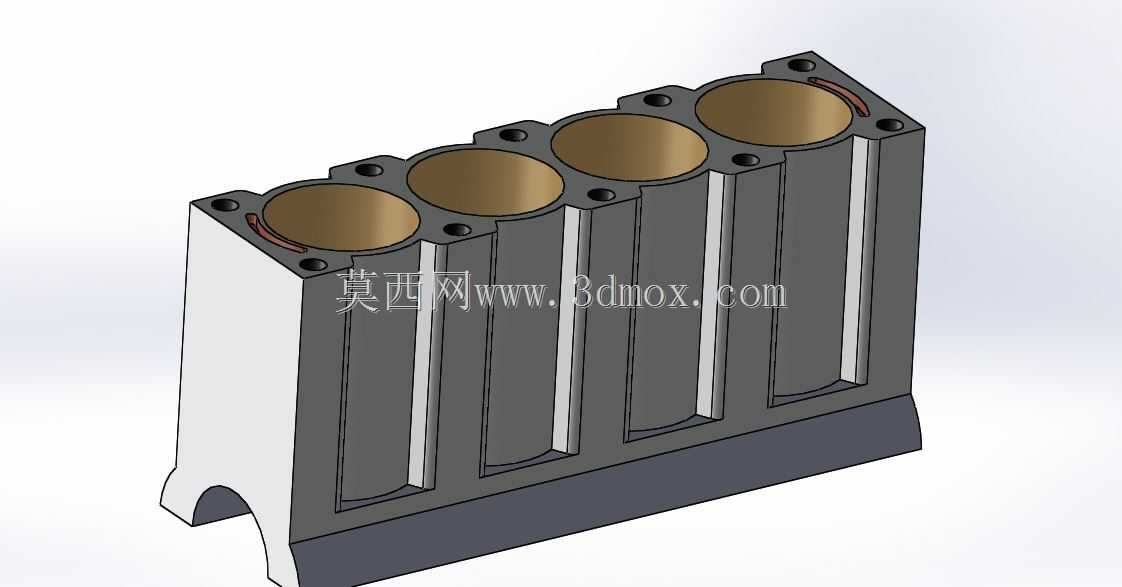

　　设计时需要预留足够的壁厚满足承压、散热需求，筒体内壁的加工精度直接决定活塞环的密封效果，会直接影响整机的压缩比与机油消耗表现；缸体侧面预留的加强筋结构，沿气缸轴向垂直布置，既可以提升缸体整体刚性，抑制高转速下的缸体形变，也能增大散热面积，配合冷却水道带走燃烧产生的多余热量。下部的曲轴箱腔体用于容纳曲轴、连杆组件，侧面的安装支脚用于将整机固定在车架或设备机架上，设计时需要严格控制安装孔的位置度公差，避免装配后出现应力集中导致的缸体开裂问题。配套的活塞与连杆组件，活塞头部的环槽用于安装气环与油环，气环负责密封燃烧室内的高压燃气，油环负责刮除缸壁上多余的机油，避免机油窜入燃烧室参与燃烧；活塞销孔采用偏心设计，能缓解活塞换向时的敲缸异响，

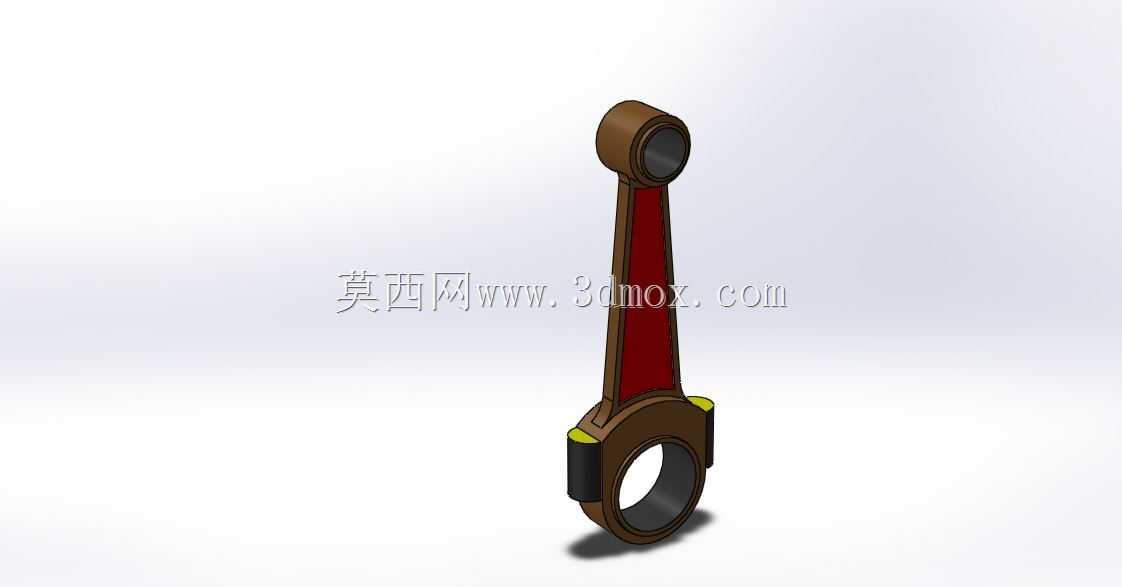

　　提升运转平顺性。连杆作为连接活塞与曲轴的传力部件，大头采用剖分式结构便于装配到曲轴连杆轴颈上，杆身采用工字型截面，在保证结构强度、满足往复运动轻量化要求的前提下，尽可能降低运动惯量，减少高转速下的惯性载荷。整套结构的安装边界需要匹配外围的气缸盖、油底壳、正时系统、进排气歧管的安装接口，缸体顶面的平面度、气缸中心距公差、曲轴孔同轴度都是设计建模时需要重点管控的尺寸，建模过程中需要反复校核活塞运动的上下止点位置，避免活塞在上止点时与气门发生碰撞，同时要预留合理的压缩余隙，保证燃烧效率处于最优区间。
