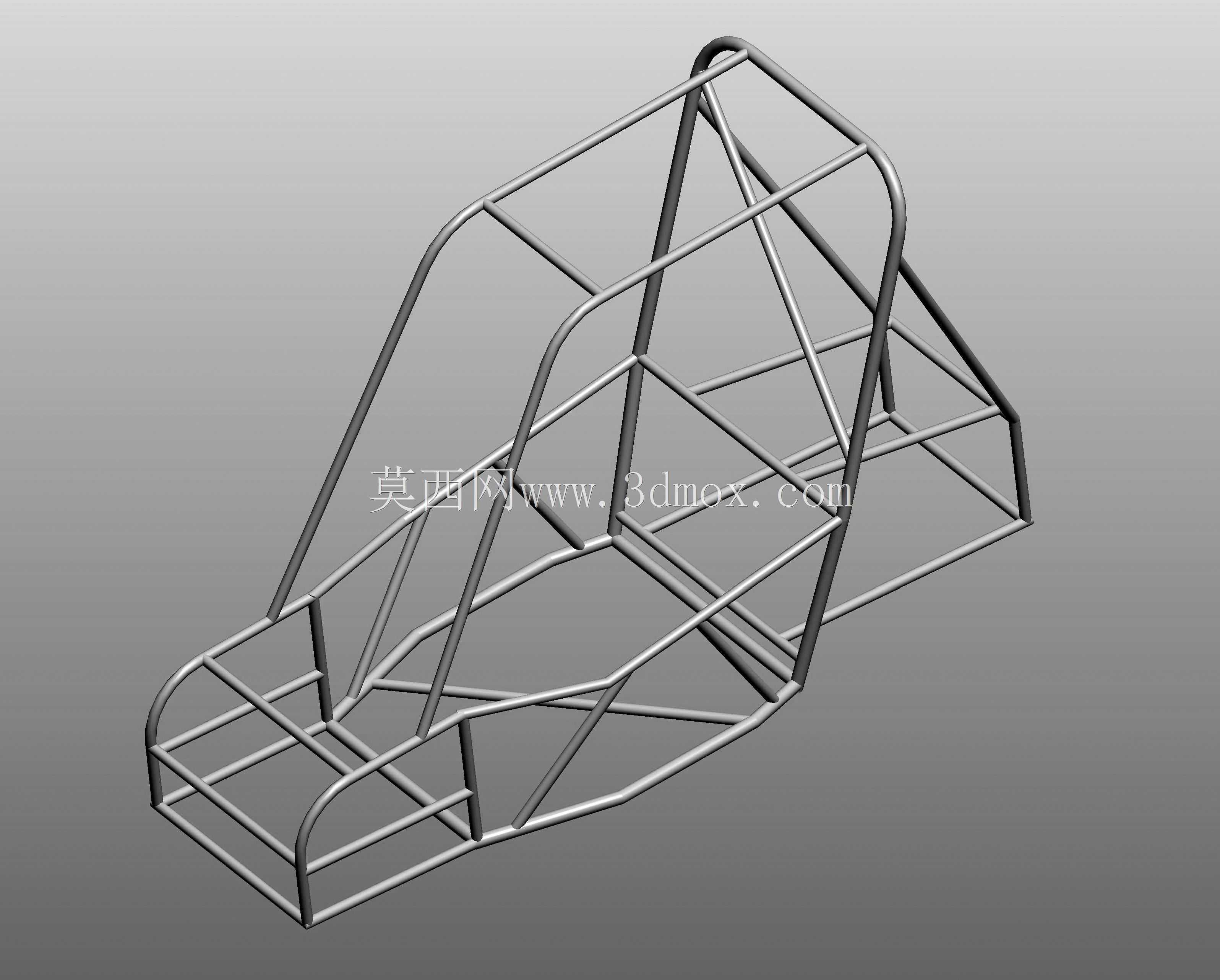

钢管焊接式越野赛车防滚车架结构

　　该结构为非承载式越野赛车核心承载骨架，全部采用冷拔无缝钢管弯制后拼焊成型，主要适配单人驾驶的巴吉类越野赛车、场地钢管buggy车型，在越野赛事、场地特技训练、定制越野改装场景中作为核心安全承载部件使用。从结构设计逻辑来看，整个车架采用空间桁架式受力布局，前部预留出动力总成、转向机构与前悬安装位，管架轮廓完全避让发动机、散热水箱、转向拉杆的运动边界，前舱段的横纵管排布兼顾碰撞吸能与安装点刚度需求，前部最外侧的弧形管同时承担前保险杠与前部防侵入的作用，碰撞时可通过管材的塑性变形吸收冲击能量，避免冲击力直接传递到驾驶舱区域。中部驾驶舱区域是整个车架刚度最高的部分，环绕驾驶位的多组斜向支撑管形成闭环受力结构，

　　侧向防滚环与顶部防滚管的连接位置采用大圆弧过渡弯管，避免焊接应力集中，同时完全满足赛车赛事中关于防滚架的最小管径、管间距安全要求，舱内预留了座椅安装点、安全带固定点、方向盘安装支架的焊接位，所有安装点的管面都做了贴合处理，保证安装面的平面度，避免后期加装部件时出现应力集中。车架后部的管架结构预留了后悬架、传动系统、油箱与后置散热部件的安装空间，后段的斜撑管直接连接主防滚环与后悬安装点，将悬架传递的路面冲击直接分散到整个桁架结构上，避免局部应力过大导致焊缝开裂。从安装边界来看，整个车架的底部框架为平面结构，可直接适配定制化的底盘护板安装，两侧的管架轮廓完全避让车轮跳动的最大行程，不会出现转向、减震动作时轮胎与车架干涉的问题，

　　所有管材的连接节点都采用相贯线切割处理，焊缝沿管材贴合面满焊，保证整个桁架的结构强度。这类钢管车架相比原厂冲压式车架，整体重量更轻，抗扭刚度更高，在越野路面飞跳落地、侧向撞击的场景下，能为驾乘人员提供足够的生存空间，同时外露的管架结构也方便后期改装加装灯具、外观覆盖件、备用油桶等附属部件，不需要额外在车身上打孔破坏原有结构。
