工业防爆型压力变送器结构设计

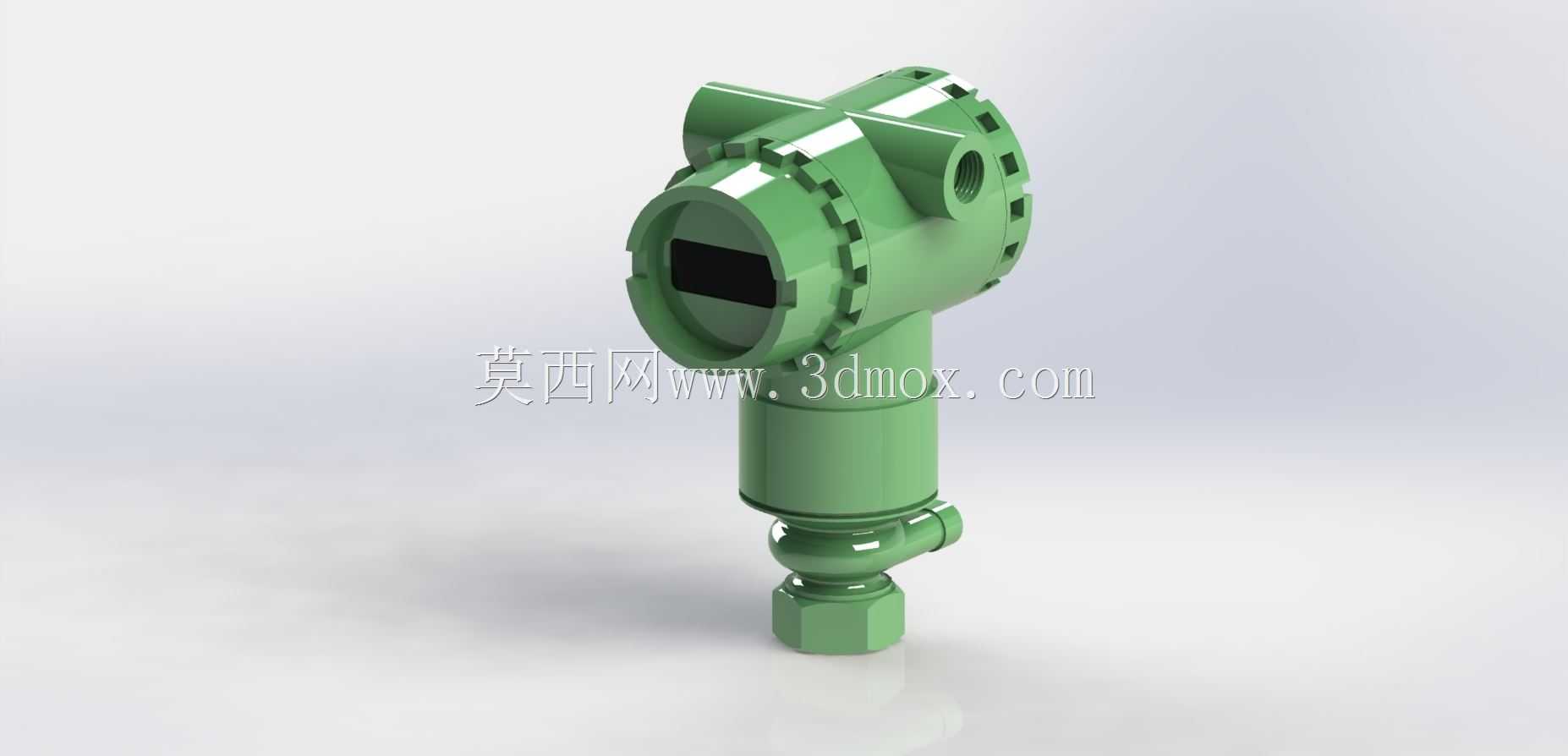

　　在石油化工、电力冶金、市政水处理这类连续生产的流程工业场景里，压力参数的实时采集是整套自控系统稳定运行的核心感知环节，这款侧接式压力变送器的结构设计，完全围绕工业现场的恶劣工况适配展开。从实际安装场景来看，该变送器采用15nb标准仪表侧接接口，安装时无需额外加装过渡转接头，可直接对接现场同规格的工艺引压管，安装边界预留了足够的扳手操作空间，壳体侧面的接线腔采用斜向出线设计，能避免现场布线时线缆过度弯折，同时降低雨水、凝露顺着线缆渗入接线腔的概率。变送器的主壳体采用隔爆型加厚铸铝结构设计，外壳的散热筋结构并非单纯的造型装饰，一方面能增加壳体的结构强度，满足防爆场合的抗冲击要求，另一方面可以增大壳体与空气的接触面积，

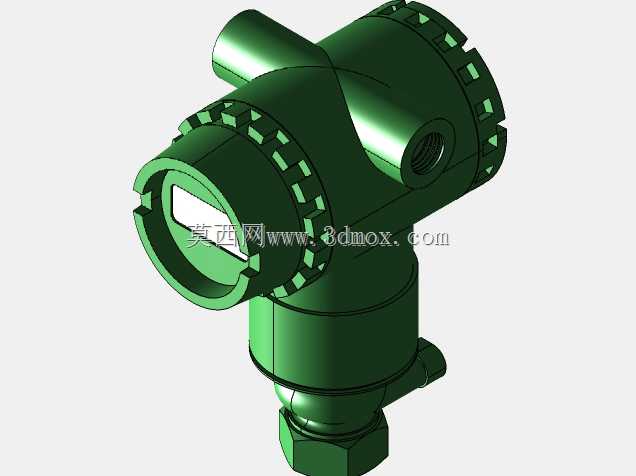

　　将内部变送电路工作产生的热量快速散出，保证高温工况下电路元件的工作稳定性。表头部分的视窗采用钢化玻璃内嵌密封设计，可直接在现场读取实时压力数值，无需开盖操作，视窗周边的锯齿状锁紧结构，能保证开盖调试后重新闭合时的密封压紧力均匀，避免长期使用后密封胶条出现局部压合不严的问题。从结构建模的细节来看，底部的压力感应腔采用圆弧过渡结构，能减少工艺介质在腔体内的残留，避免粘稠介质、含杂质介质长期堆积堵塞引压通道，感应模块与主壳体的连接采用螺纹加密封垫的双重密封结构，可承受最高16MPa的静压而不出现渗漏。在做三维结构设计时，特意将电路腔与压力感应腔做了物理分隔，中间的密封隔板能避免工艺介质出现意外泄漏时直接冲蚀电路元件，

　　同时也能降低现场温度剧烈变化时，凝露在电路腔内部生成的概率。整个变送器的外形尺寸适配常规的仪表安装支架，可直接固定在现场的仪表立柱、管道支架上，不需要额外定制安装配件，侧接的接口方向也能根据现场管道走向灵活调整安装角度，不会出现引压管强行弯折产生应力的问题。对于现场维护来说，整个结构没有易损的异形卡扣部件，所有可拆卸部位都采用标准紧固件连接，现场更换密封件、校准调试时只需要常规的内六角、扳手工具就能完成操作，不需要配备专用拆装工具，能大幅降低现场运维的时间成本。
