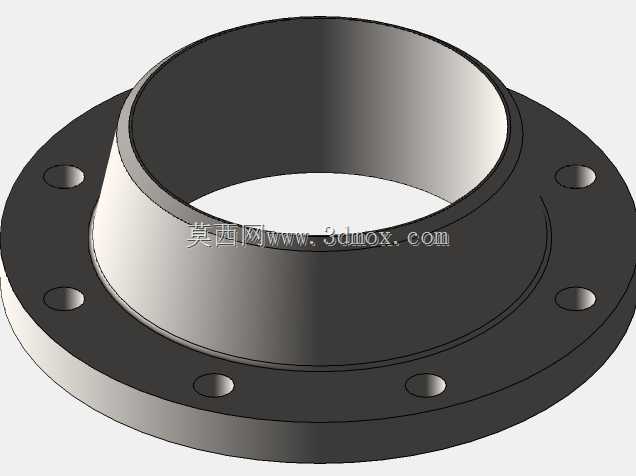

符合美标150磅级200口径带颈对焊法兰

　　在石油化工、市政给排水、工业流体输送的管路系统中，带颈对焊法兰是实现管路刚性连接、保障密封可靠性的核心承压连接件，这款公称通径200、压力等级150磅级的WNRF法兰，完全遵循ANSI B 16.5标准的尺寸要求设计，适配同压力等级、同通径的管路、阀门、泵体进出口的对接场景，能在常规中低压流体输送工况下，承受管路内的介质压力、温度波动带来的载荷，同时抵消管路安装时的少量同轴度偏差，避免密封面出现应力集中导致的泄漏问题。从结构设计来看，这款法兰采用带颈对焊的结构形式，颈部的锥度过渡段是设计的核心细节，不同于平焊法兰的直筒焊接结构，锥颈从法兰盘面向对接管口方向逐步收窄，壁厚平滑过渡，能有效降低法兰盘与管口连接位置的应力集中系数，

　　在管路承受轴向拉力、侧向弯矩的时候，锥颈可以将载荷均匀传递到管壁上，避免法兰根部出现应力断裂的风险，尤其适合有温度交变、管路振动的输送场景，比如循环水系统、低压蒸汽输送管路、常温工艺物料管线的连接。法兰密封面采用突面形式，也就是RF密封面，密封面表面加工有符合标准要求的水线纹路，安装时搭配对应压力等级的非金属垫片或者金属缠绕垫片，通过均匀锁紧法兰盘上的螺栓，就能让垫片产生均匀的压缩变形，填充密封面的微观间隙，实现介质的静密封，突面结构的加工难度低、密封性能稳定，对安装时的对中偏差容忍度更高，是150磅级中低压管路最常用的密封面形式。法兰盘上的螺栓孔采用跨中布置的方式，完全匹配ANSI B16.

　　5标准中200口径150磅级的螺栓孔中心圆直径、螺栓孔数量与孔径要求，安装时不需要额外扩孔或者调整孔位，能直接和同标准的法兰、阀门端面对接，螺栓孔的加工精度控制在合理公差范围内，避免螺栓穿装时出现卡滞，也能保证螺栓锁紧时的受力均匀性。对接端的管口尺寸适配对应规格的无缝钢管，焊接端开有标准的V型坡口，现场安装时可以直接和钢管进行对焊连接，焊缝可以进行无损检测，保障焊接接头的强度和密封性能，相比平焊法兰的角焊缝连接，对焊结构的焊缝强度更高，能承受更高的管路载荷，长期运行下焊缝位置出现泄漏的概率更低。在实际选型应用中，这款法兰可以适配水、蒸汽、油品、常规腐蚀性化工介质等多种流体工况，只要介质的温度、

　　压力参数在150磅级对应的额定参数范围内，都可以选用，安装时需要注意法兰端面与管路轴线的垂直度偏差控制在标准允许范围内，螺栓锁紧时要按照对角顺序分次拧紧，避免垫片受力不均导致的密封失效，日常管路维护时，只需要检查螺栓预紧力、垫片的老化情况，就能长期保障管路连接的可靠性。
