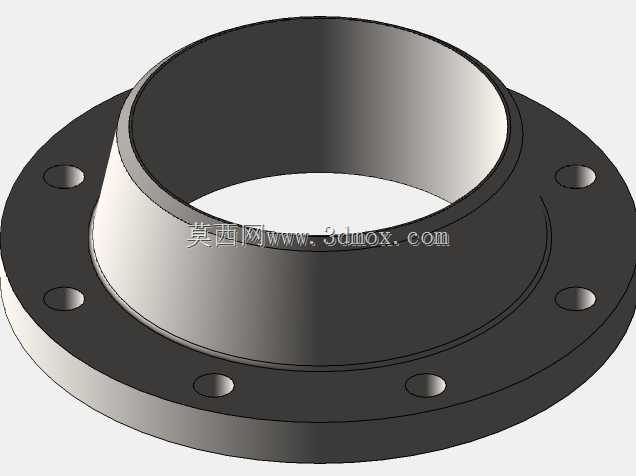

200nb150级带颈对焊突面法兰结构

　　在石油化工、市政给排水、电力输送等行业的管路系统搭建中，法兰是实现管段之间、管段与阀门/泵体等设备之间可拆卸连接的核心承压部件，这款200nb规格的150级WNRF法兰，适配公称通径200mm、压力等级150磅级的管路工况，常应用在中低压常温流体输送场景，比如循环水管道、工艺介质输送支线、普通给排水管网的连接节点上。从结构设计来看，这款法兰采用带颈对焊加突面密封的结构形式，颈部的锥度过渡设计是核心考量点：相比平焊法兰，带颈结构能大幅降低法兰盘与接管连接位置的应力集中系数，对接焊缝可以做射线探伤检测，保障焊接接头的密封可靠性，适合存在轻微管路振动、温度小幅波动的工况。法兰盘上的螺栓孔严格遵循ANSI B 16.5标准的孔位分布要求，

　　安装时无需额外配钻，可直接与同压力等级、同通径的配套法兰、阀门法兰端精准对位，突面的密封面结构加工有标准的水线纹路，搭配非金属垫片即可实现可靠密封，安装时只需按照对角线顺序分次拧紧螺栓，就能保证密封面受力均匀，避免局部压溃垫片导致泄漏。建模过程中，首先确定法兰的公称通径与压力等级对应的核心尺寸边界，包括法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径、颈部高度与锥度、密封面的凸台高度与外径，所有尺寸严格匹配美标法兰的公差要求，颈部与法兰盘的过渡位置做了合理的圆角处理，避免建模时出现应力集中的锐角结构，同时还原了实际加工中的倒角细节，比如法兰盘外缘的倒角、接管端的焊接坡口，这些细节能直接用于后续的工程出图、装配干涉检查。

　　在实际选型应用中，这款法兰适配的接管壁厚要与颈部的对接端内径匹配，焊接时要保证接管与法兰的同轴度，避免强行组对导致的附加应力，密封面在安装前需要检查是否有磕碰划伤，若存在径向划痕会直接影响密封效果，螺栓预紧力要控制在对应垫片的推荐范围内，预紧力过大会压坏垫片，过小则会导致介质泄漏。从三维建模的实用性角度，这个模型的参数化结构清晰，设计人员可以直接调用到管路装配体中，快速完成管路系统的布局设计，检查法兰与周边管道、支吊架、设备的安装间隙，避免现场安装时出现空间干涉问题，突面的密封面结构也能直观展示密封副的配合形式，方便施工人员理解安装要求。
