炼油厂水处理用300Nb三通过滤装置

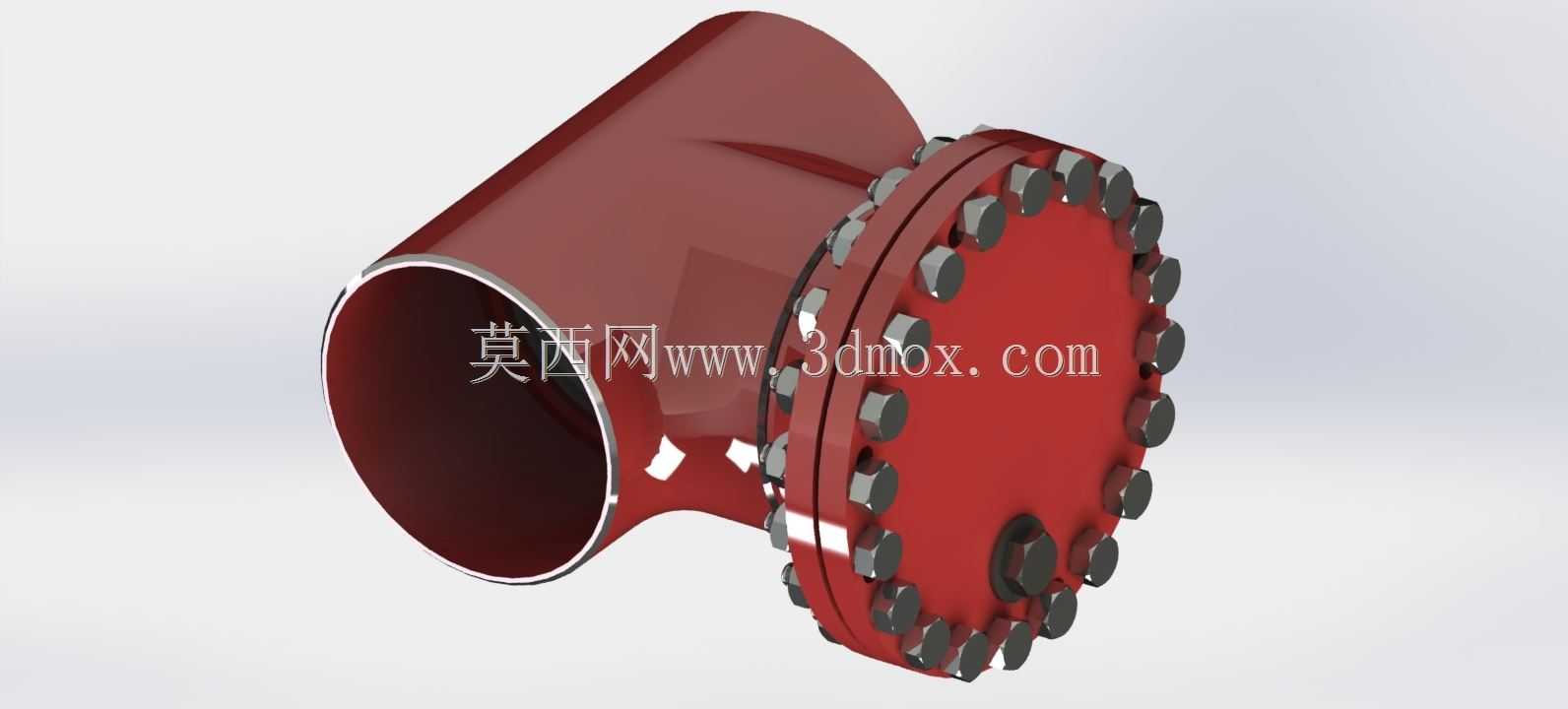

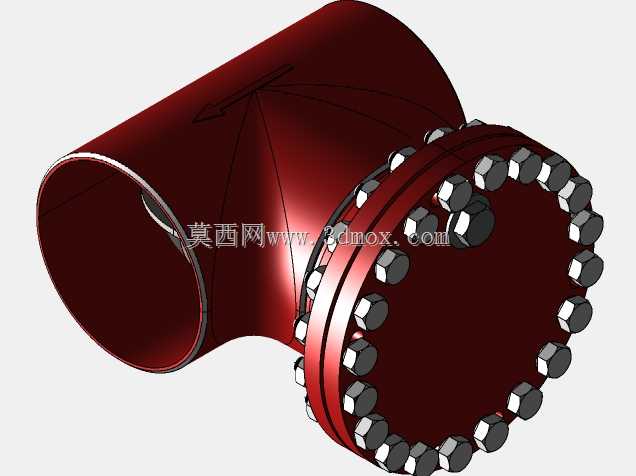

　　在炼油厂、天然气处理厂以及工业水处理的管输系统中，这类三通结构的过滤装置是保障下游设备稳定运行的核心部件，安装在主管道的旁路三通位置，无需截断整条管线即可完成滤芯的拆检与维护，大幅降低连续生产场景下的停机检修成本。从结构设计来看，该装置采用等径三通的主体构型，直通端与主工艺管道对接，侧端为快开式盲板密封结构，盲板周圈采用均布的螺栓紧固件实现压紧密封，既保证了承压状态下的密封可靠性，也能在检修时快速拆卸盲板取出内部过滤元件。设计阶段首先要匹配管道的公称通径与压力等级，300Nb对应的公称通径适配大流量输送工况，壳体的壁厚计算需满足对应压力等级下的强度要求，同时要考虑介质腐蚀余量，针对油气、含杂质水体的腐蚀特性预留足够的壁厚冗余。

　　安装边界上，直通两端的管口尺寸与同规格标准管道匹配，可直接对接焊接或者通过法兰连接，侧端盲板的拆卸空间需要在管线布局时提前预留，保证螺栓拆装、过滤元件取出的操作空间，避免后期检修时出现操作空间不足的问题。功能层面，该装置主要用于截留工艺流体中的固体杂质，比如管道施工残留的焊渣、介质输送过程中携带的砂砾、腐蚀产生的锈屑等，防止这些杂质进入下游的泵体、阀门、精密计量设备内部，造成阀芯卡涩、泵体叶轮磨损、计量仪表堵塞等故障。内部过滤元件的精度可根据实际工况需求选配，从粗滤到精滤都能适配，盲板底部设置的排污口可在不停机的状态下定期排出滤腔内部沉积的杂质，延长过滤元件的更换周期。建模过程中需要重点关注三通相贯线处的圆角过渡，避免应力集中，

　　周圈螺栓孔的位置度要严格控制，保证盲板安装时的同轴度，密封面的平面度公差需要满足密封要求，防止承压运行时出现介质泄漏。整个壳体的流道设计采用圆弧过渡，减少流体经过时的阻力损失，降低管路系统的输送能耗，同时避免流道内出现流动死区，减少杂质在腔体内的异常沉积。
