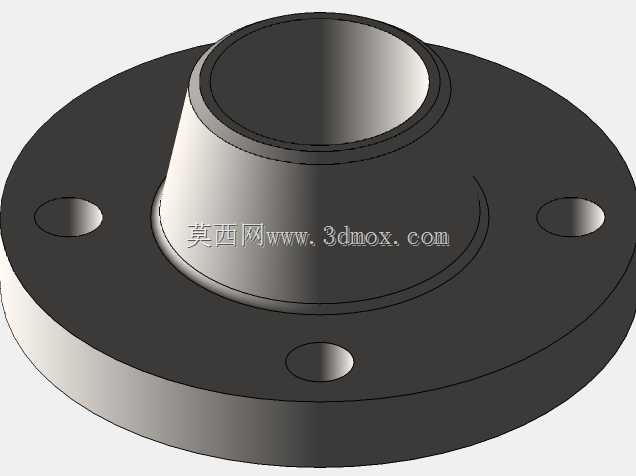

65nb150级带颈对焊法兰结构设计

　　在石油化工、市政给排水、工业流体输送等管线系统中，带颈对焊法兰是中高压工况下实现管道与设备、管道与管道刚性密封连接的核心承压部件，本次呈现的65公称通径150压力等级WNRF法兰，完全遵循ASME B16.5管法兰标准的钻孔与结构要求设计，可直接匹配对应压力等级的凸面密封垫片、配套螺栓以及同规格管线，适配多数常规工业流体输送场景的安装需求。从结构设计逻辑来看，该法兰采用带颈对焊的结构形式，颈部的锥度过渡设计能够有效分散管线运行时产生的应力集中，避免法兰盘与管道焊接位置在压力波动、管线振动工况下出现焊缝开裂问题，相比平焊法兰，其对焊连接的形式能让法兰与管道形成完整的受力整体，大幅提升承压状态下的结构可靠性，

　　适配150磅级对应的常规承压工况，可覆盖多数常温、中温流体输送管线的使用要求。密封面采用突面（RF）形式，密封面的加工精度、平面度均匹配标准要求，安装时配合非金属缠绕垫片或金属包覆垫片，即可在额定压力下实现可靠的静密封，减少管线运行过程中的介质泄漏风险。法兰盘上的螺栓孔完全按照标准规定的孔位分布、孔径尺寸设计，安装时无需额外扩孔或调整孔位，可直接与同规格标准法兰、阀门、设备接口进行配对安装，有效降低现场施工的适配成本。从安装边界来看，该法兰的颈部内径与65nb规格的管道外径完全匹配，现场焊接时可实现管道与法兰颈部的对口对齐，保证焊接质量；法兰盘的外径、厚度、颈部高度均严格遵循标准尺寸要求，安装后不会与周边管线支架、

　　相邻管件产生空间干涉，螺栓的安装操作空间也预留充足，可满足常规扭矩扳手的操作需求。在实际工程应用中，这类法兰常被用于泵房管线连接、工艺设备进出口对接、长输管线分段连接等场景，其结构的刚性足以承受管线内压、外部管线载荷以及温度变化带来的热胀冷缩应力，长期运行状态下的密封稳定性表现优异。建模过程中严格还原了标准规定的所有结构细节，包括颈部的过渡圆角、螺栓孔的倒角、密封面的凸台高度等，可直接用于管线装配干涉检查、施工方案模拟、预制件加工参考等场景，结构工程师在进行管线排布设计时，可直接调用该模型进行装配验证，提前排查安装空间不足、孔位不匹配等设计问题，减少现场施工的返工概率。
