卡丁车手动离合操纵杆结构设计

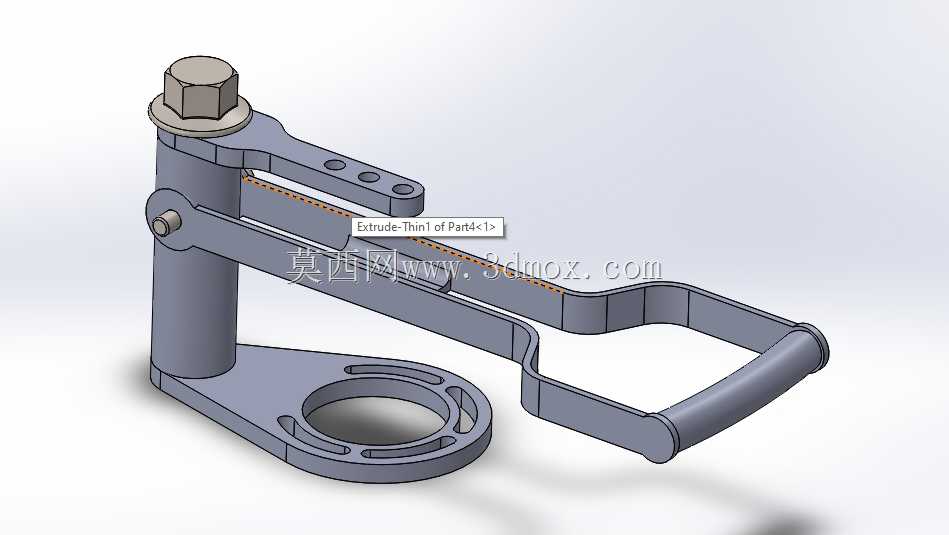

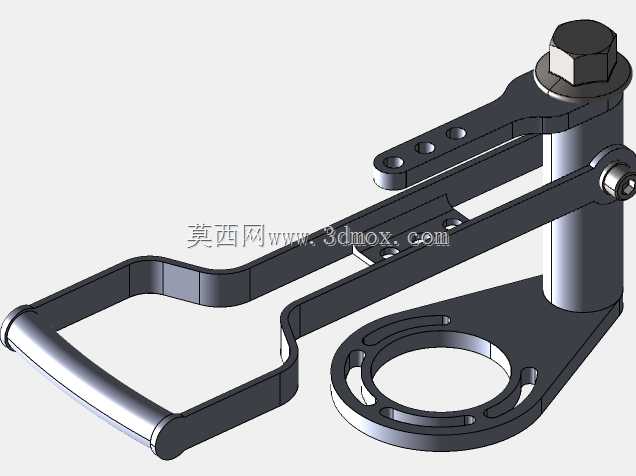

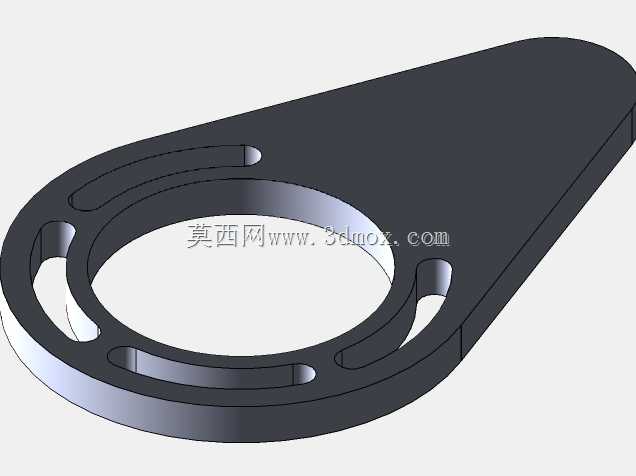

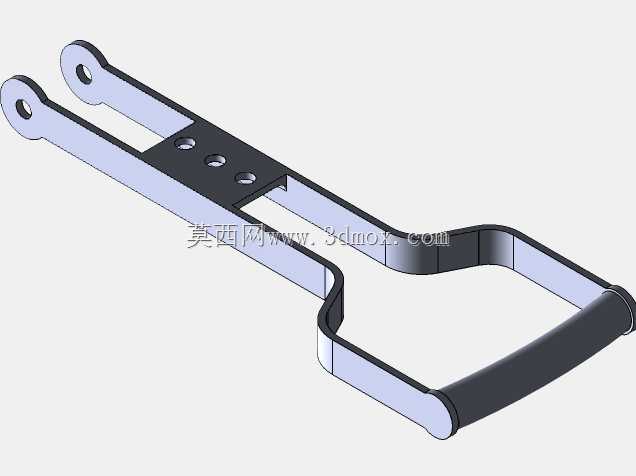

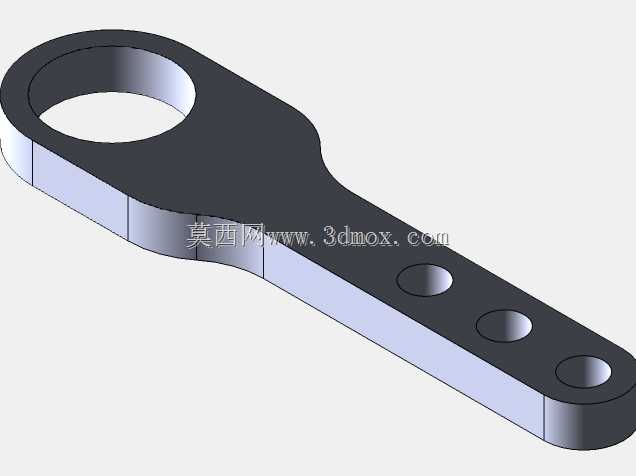

　　该手动离合操纵杆主要适配小型场地卡丁车的传动离合控制场景，在场地竞速、休闲娱乐类卡丁车的座舱操纵布局中，承担离合动力通断的操作执行功能，车手通过扳动握把即可实现发动机与传动系统的动力接合与分离，满足起步、换挡、停车过程中的动力切断需求。从结构设计来看，整体采用立式转轴支撑布局，底部带环形安装法兰，法兰上开设多组弧形调节长孔，可适配不同安装基准的座舱支架，安装时可通过长孔调整操纵杆的初始角度，匹配不同车手的操作习惯与座舱布局边界，法兰的环形镂空结构在保证安装刚度的前提下降低了构件整体重量，适配卡丁车轻量化的设计需求。上部的操纵臂采用弯折成型的杆系结构，末端设置符合人机握持弧度的环形握把，握把表面做圆滑过渡处理，避免操作过程中出现硌手、

　　刮蹭防护手套的问题；臂身设置多组定位小孔，可用于安装离合行程限位块、位置传感器触发片，拓展离合状态信号采集的功能，适配带电子转速匹配、起步辅助的电控卡丁车改装需求。转轴部位采用销轴铰接结构，上部设置锁紧螺母与止推垫片，可调整操纵臂的转动阻尼，避免行驶过程中路面颠簸导致操纵杆自行移位，同时铰接位置预留润滑脂加注间隙，长期使用时可定期加注润滑脂降低转动磨损，提升构件使用寿命。设计过程中优先考虑操作行程与力臂的匹配，握把到转轴中心的力臂长度经过反复校核，保证车手施加较小的握力即可推动离合分离轴承完成动作，降低长时间驾驶的操作疲劳；同时操纵臂的转动行程做了硬限位设计，避免过度扳动导致离合拉索过载断裂、分离拨叉变形的故障。安装边界方面，

　　底部法兰的安装孔位中心距适配主流卡丁车座舱的安装支架尺寸，整体构件的外轮廓不会与座舱周边的油门踏板、刹车踏板、方向盘转向柱产生运动干涉，操纵臂的转动平面与车手腿部操作空间预留足够安全间隙，避免转向、踩踏板过程中误碰操纵杆引发安全问题。臂身的加强筋结构沿受力方向布置，在频繁扳动的受力工况下可避免杆身出现塑性变形，保证离合操作行程的一致性，长期使用后不会出现行程虚位过大、离合分离不彻底的问题。
