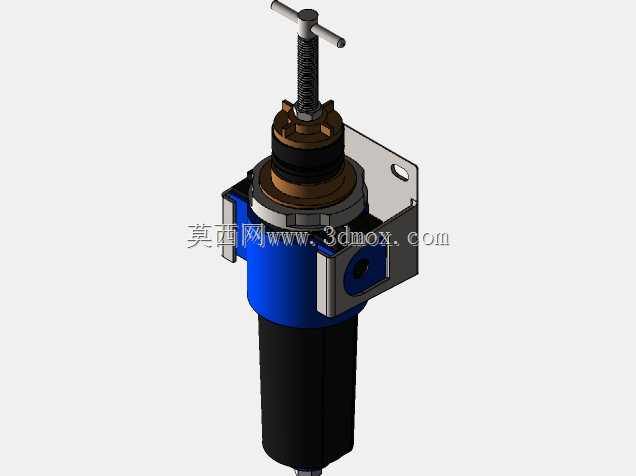

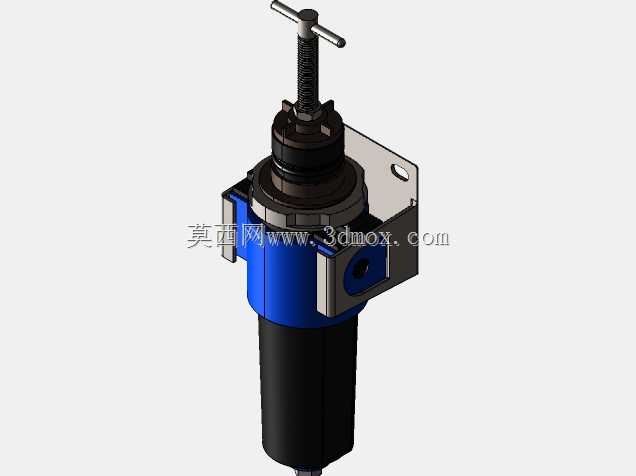

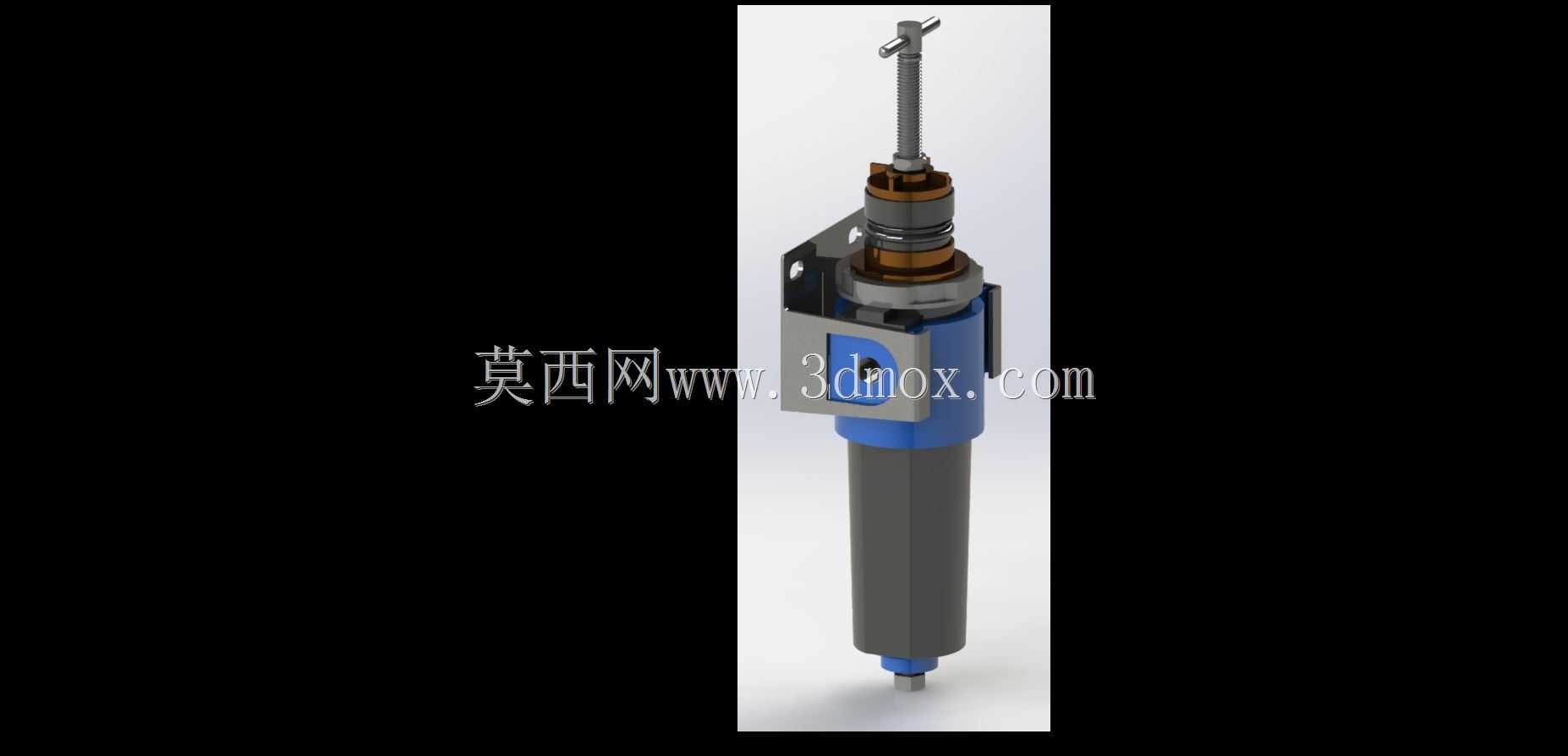

在气动控制回路、流体输送管路的现场布设中,这类集成过滤结构的压力调节部件,往往承担着上游气源/流体稳压、杂质拦截的核心作用,区别于独立布置的过滤器与调压阀组合,一体化结构能大幅缩减管路安装空间,减少接头渗漏点,在轻工生产线气动工位、小型液压试验台、实验室流体管路改造场景中适配性极强。从结构设计逻辑来看,该装置采用立式同轴布局,顶部设置调节杆与锁紧结构,操作人员可通过顶部手柄旋转调整内部弹簧预紧力,进而改变阀芯开度实现出口压力的精准设定,调整到位后可通过锁止结构固定参数,避免设备运行过程中因振动导致压力漂移。中部集成的过滤腔室直接与调压流道连通,流体进入装置后先经过滤介质截留颗粒杂质,再进入调压环节完成压力整定,
无需额外在前端加装独立过滤装置,流道转折少,压损控制表现优于分体式组合方案。安装边界方面,装置上部设置带安装孔的金属固定支架,可直接通过螺栓固定在设备面板或安装立板上,支架与主体采用卡装加紧固件的连接形式,安装时可根据管路走向调整主体周向角度,适配不同方向的管路接入需求;主体下部为圆柱形腔体结构,进出接口分别设置在腔体侧部与底部,选型时需注意预留底部排污结构的操作空间,以及顶部调节手柄的旋转操作空间,避免周边结构件干涉调压操作。结构细节上,主体外壳采用分段式设计,蓝色段为过滤腔壳体,灰色段为调压机构壳体,不同功能段通过密封螺纹连接,既满足内部组件的装配工艺要求,也便于后期拆解更换过滤元件、维护阀芯密封件;
顶部调节杆处设置多级密封结构,可有效防止高压流体从调节部位渗漏,适配的工作压力区间覆盖常规工业气动系统、低压流体输送系统的常用压力范围。在实际选型匹配时,需要结合管路通径、额定流量、过滤精度要求确认参数,安装时需注意流体方向与壳体标识一致,避免反向安装导致过滤功能失效、调压机构损坏;日常运维中可根据介质洁净度定期打开下部排污口排出截留杂质,当出口压力波动超出允许范围时,可拆解检查阀芯密封面是否磨损、过滤元件是否堵塞,这类集成结构的维护操作不需要将整个装置从管路上完全拆下,大幅降低现场运维的工作量。
