传感器配套电池固定安装支架结构

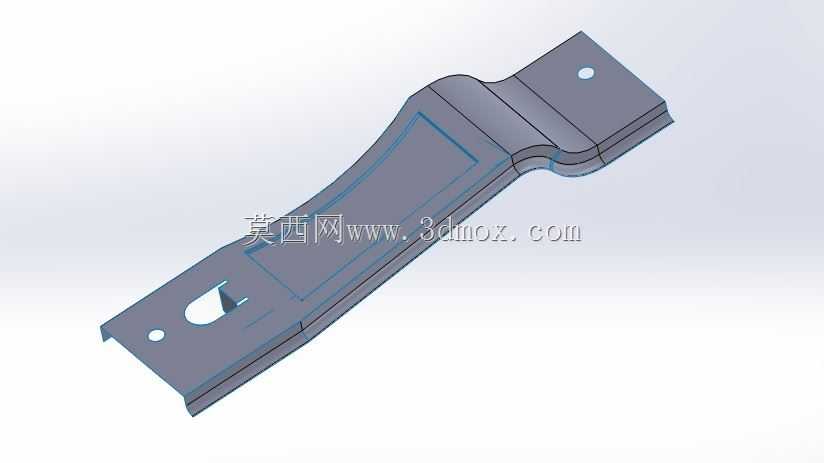

　　这类支架主要应用在工业传感检测场景中，为外置供电型传感器提供电池承载与固定的连接载体，常见于户外分布式传感节点、移动检测设备、车载传感模组这类无法直接布设外接供电线路的工况，替代传统的扎带捆绑、胶粘固定方式，避免设备运行过程中电池移位、线路拉扯断裂导致的传感数据中断问题。从结构设计来看，整体采用长条形变截面钣金构型，主体沿长度方向做了加强筋压型处理，在不增加板材厚度的前提下提升了整体抗弯刚度，即使在设备振动、小幅冲击的工况下也不会出现明显形变，保证电池安装位的位置精度。支架两端分别设置了定位安装孔，一端为圆孔适配标准螺栓定位，另一端预留了带卡舌的卡槽结构，既可以实现快速卡装固定，也能在检修更换电池时快速拆卸，无需完全拆除所有紧固件。

　　设计过程中优先考虑了安装边界的适配性，整体宽度控制在常见圆柱型锂电池、方形薄款锂电池的安装尺寸范围内，避让了传感器本体的接线端子、信号发射模块的安装空间，不会出现安装后与周边零部件产生干涉的问题。支架的折弯角度经过反复校核，贴合安装基面的弧度与被固定电池的外轮廓曲率匹配，安装后电池与支架的接触面积足够大，不会出现局部应力集中导致的电池外壳磨损。在安装逻辑上，该支架可以直接通过端部的两个固定点锁紧在传感器壳体或者设备安装基板上，中间的容纳槽刚好卡住电池本体，配合绝缘缓冲垫可以抵消设备运行带来的振动，避免电池正负极接线端出现松脱。不同于通用型的电池固定座，这款支架针对传感器类小尺寸供电场景做了轻量化设计，去除了不必要的冗余结构，

　　整体重量控制在较低水平，不会给移动类传感设备增加额外的负载。结构上的过渡圆角处理也避免了锐边割伤安装人员、划破电池绝缘层的风险，所有折弯处的圆角半径符合钣金加工的工艺要求，不需要额外做去毛刺工序就能满足装配使用要求。
