电机气缸用密封垫环结构设计

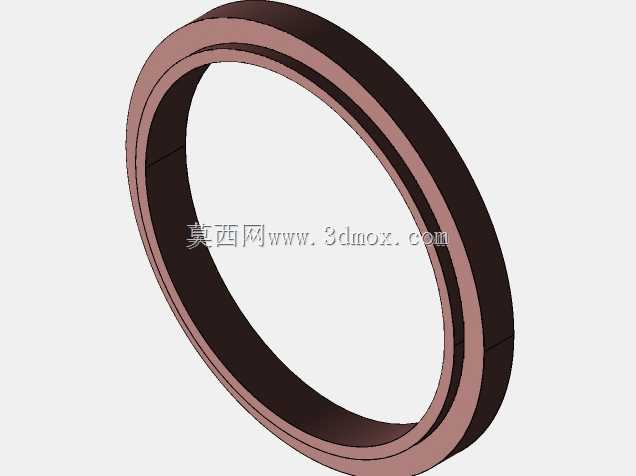

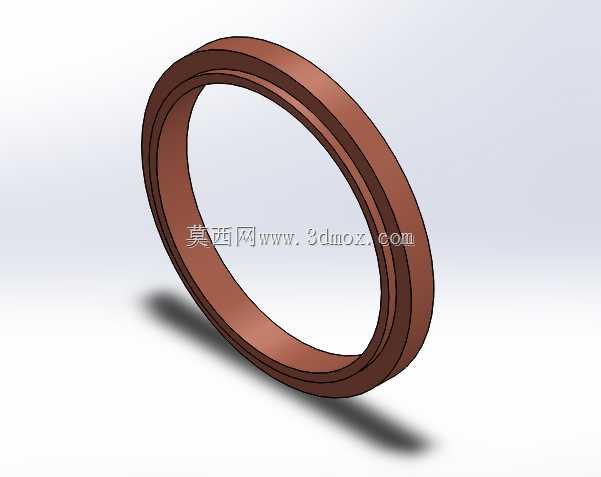

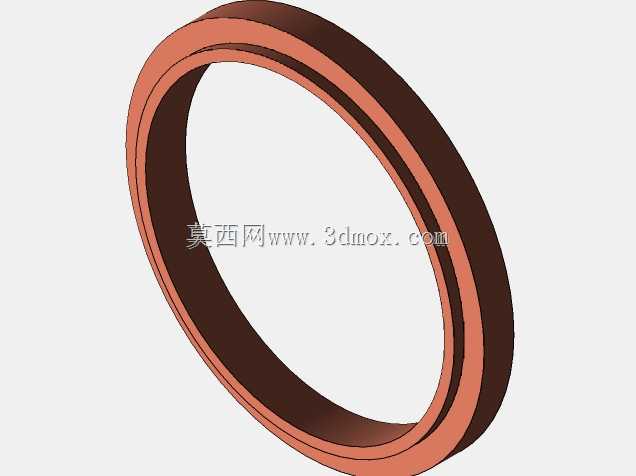

　　在气动执行元件与小型驱动电机的装配环节，这类环形垫件的作用往往容易被初入行业的设计人员忽略，实际在批量设备的长期运行验证中，垫环的结构合理性直接决定了腔体密封寿命与装配同轴度精度。这款垫环采用截面带阶梯限位的环形结构，并非等厚度的平垫片设计，外侧的凸台结构可以在装配时嵌入气缸端盖的对应沉槽内，不需要额外设计定位销就能完成径向限位，避免设备运行过程中受气压脉冲、电机振动影响出现垫环移位、偏磨的问题。从安装边界来看，垫环的内外径公差需要与配合的缸筒内壁、活塞杆外壁保持合理的间隙配合，过大会导致密封面压合不匀出现漏气，过小则会在装配时刮伤垫环表面，破坏密封完整性，建模时特意在垫环的两个密封端面做了微米级的平面度约束，

　　同时在棱边位置设计了极小的倒角，既可以避免安装时锐边切伤配套的密封圈，也能引导垫环顺利进入装配位，不会出现卡滞。实际应用场景中，这类垫环多用于小型气动执行机构与微型驱动电机的结合部位，一方面承担气缸腔体的静密封作用，阻隔压缩空气泄漏，保证气缸输出推力的稳定性，另一方面可以调整电机与气缸的轴向装配间隙，补偿零件加工带来的尺寸累积误差，不需要额外加工调整垫片就能满足装配尺寸链要求。设计过程中没有采用复杂的异形结构，整体为回转体构型，既适合常规的车削加工，也能满足批量冲压、模压成型的工艺要求，材料选用上适配耐油、耐温的橡胶或铜质基材，不同工况下可以直接替换对应材质而不需要修改整体结构尺寸。垫环的截面厚度经过反复校核，

　　在满足密封压缩量要求的前提下尽可能减小轴向占用空间，适配紧凑安装空间下的电机气缸集成组件，不会额外增加动力单元的整体长度，在小型自动化生产线的气动送料机构、农机配套的小型气动控制单元里，这类结构的垫环已经经过多轮实际工况验证，能在-20℃到120℃的工作环境下保持稳定的密封性能，不会因为长期受压出现永久变形导致密封失效。建模时对垫环的同轴度做了严格约束，保证安装后内孔与活塞杆、外圆与缸筒的同轴度误差控制在允许范围内，避免活塞杆往复运动时出现偏磨，延长整套执行元件的维护周期。
