机械加工用双层定位M型钻孔夹具

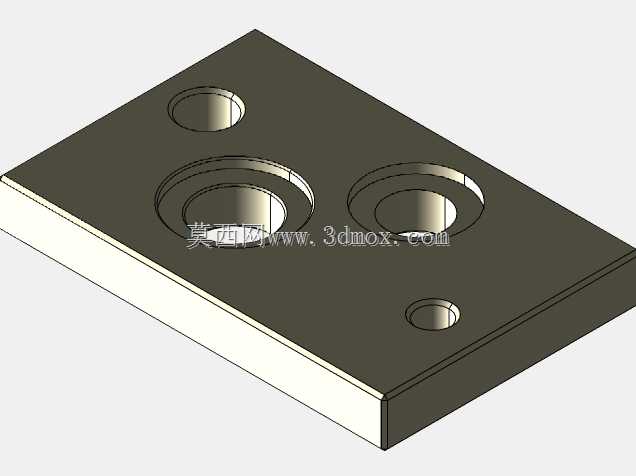

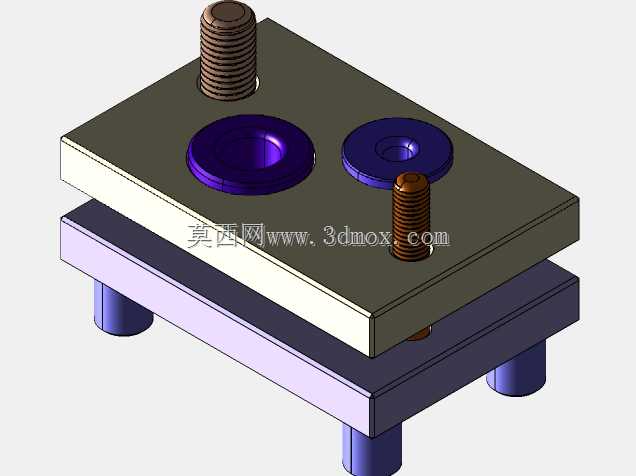

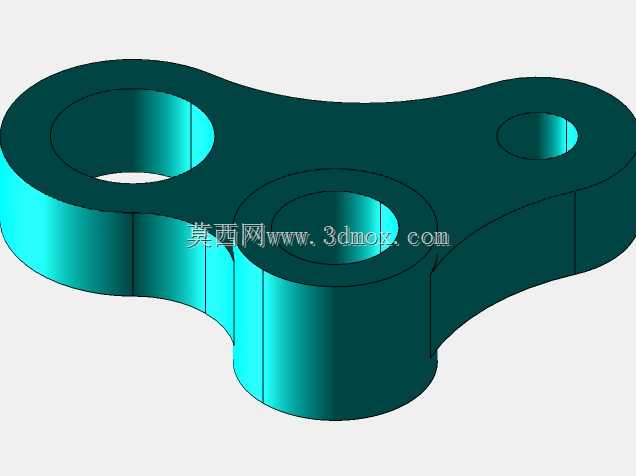

　　在常规机械零件的批量钻孔加工场景中，这类双层结构的M型钻模主要承担孔位精准定位、引导钻头进给的核心作用，能有效规避划线钻孔带来的孔位偏移、孔轴线倾斜等常见加工误差，尤其适配小尺寸板类、盘类零件的同规格孔批量加工需求，可大幅降低单件划线找正的辅助工时，稳定保证同批次零件的孔位一致性。从结构设计逻辑来看，该钻模采用上下两层板式叠合架构，下层为安装基座，通过四根带定位轴肩的支撑柱与上层钻模板形成刚性连接，支撑柱同时承担安装定位功能，可直接嵌入机床工作台的T型槽或者配套工装的定位孔内，完成钻模整体的快速装夹固定，安装时需保证下层基座底面与工作台面完全贴合，避免装夹倾斜影响钻孔精度。上层钻模板上设置了两处带沉台的钻套安装位，

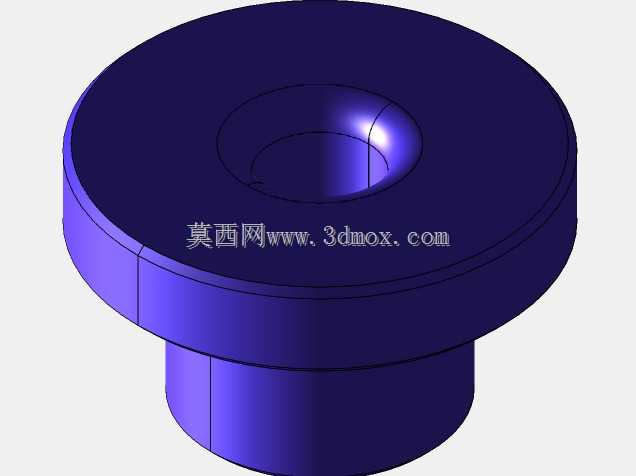

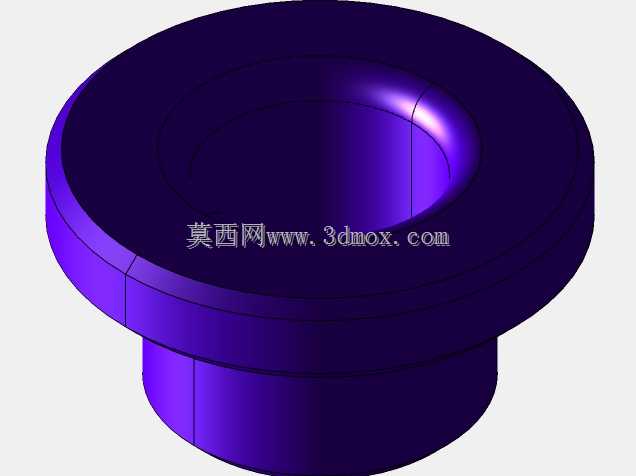

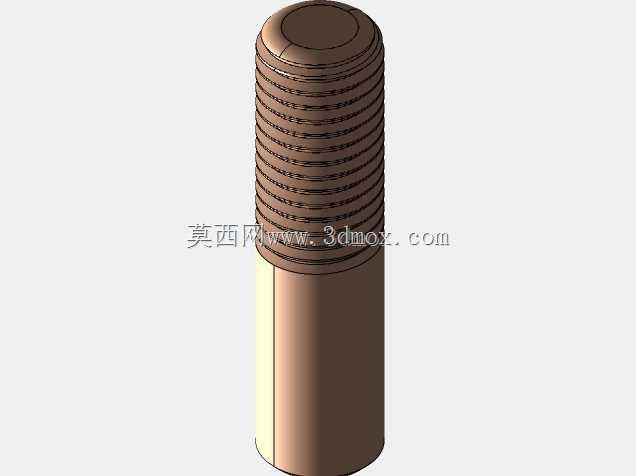

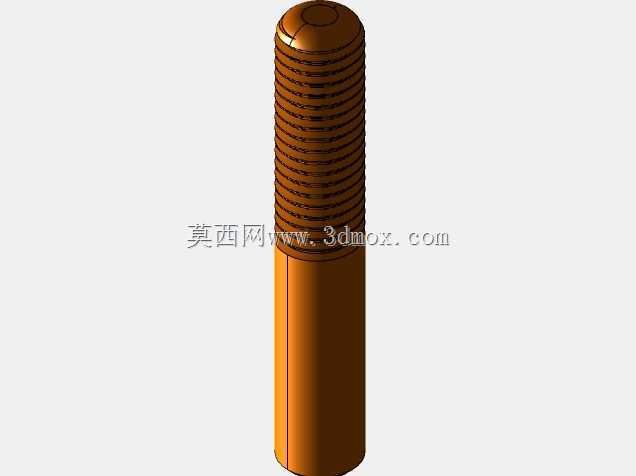

　　沉台结构用于限制标准钻套的轴向窜动，钻套与安装孔采用H7/p6的过盈配合，可根据待加工孔的直径更换对应内径的钻套，适配不同规格钻头的引导需求；钻模板上还配置了两根外六角头压紧螺栓，螺栓穿过钻模板的光孔后可直接压紧待加工工件，螺栓的光孔段与螺栓杆保留0.2mm的间隙，方便工件装拆时的快速调整，同时保证压紧力垂直作用于工件表面，避免工件装夹变形。设计过程中，钻套轴线与下层基座底面的垂直度公差控制在0.02mm/100mm以内，保证钻头进给方向与工件安装基准面垂直；两处钻套的中心距公差按照待加工零件的孔位公差要求压缩1/3取值，通常控制在±0.015mm范围内，从夹具层面抵消部分钻削过程中的钻头偏移量。从安装边界来看，

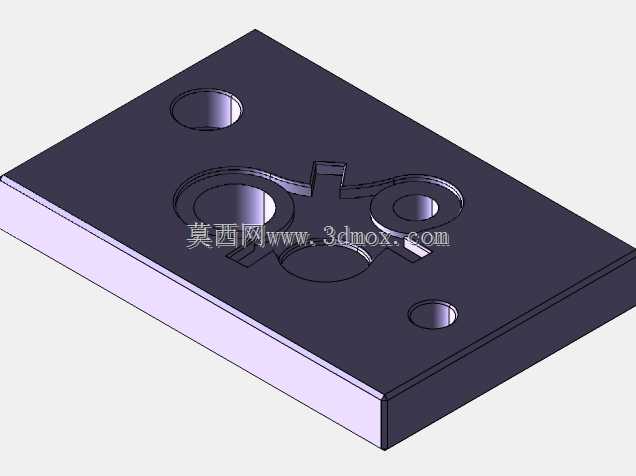

　　该钻模整体为矩形板式结构，长宽尺寸适配常规小型台钻、立钻的工作台装夹范围，下层支撑柱的伸出长度可根据待加工工件的厚度进行适配调整，保证工件放置于基座上表面后，钻模板下表面与工件上表面保留1-2mm的排屑间隙，避免钻削过程中铁屑堆积在钻套出口处刮伤工件表面。实际使用时，待加工工件依靠基座上的定位挡边完成粗定位，拧紧两根压紧螺栓后即可启动钻削加工，钻套的硬质合金内衬可有效抵抗钻头的高频摩擦，延长钻模整体使用寿命，日常维护仅需定期清理钻套内孔的铁屑残留、检查钻套内孔磨损量，当磨损量超过0.05mm时更换钻套即可恢复定位精度，无需整体报废钻模主体结构。
