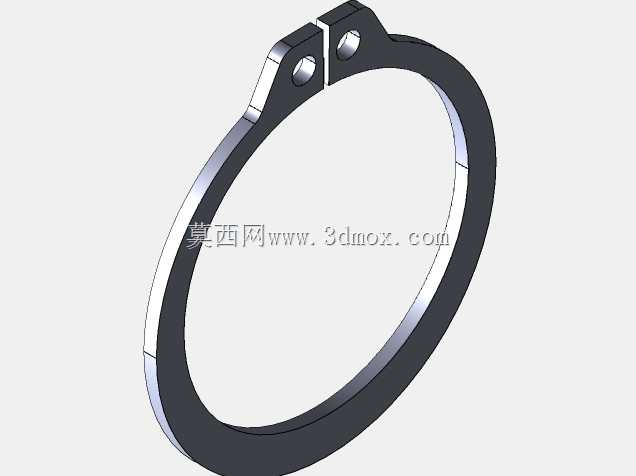

多层导向式渐进冲压压具结构设计

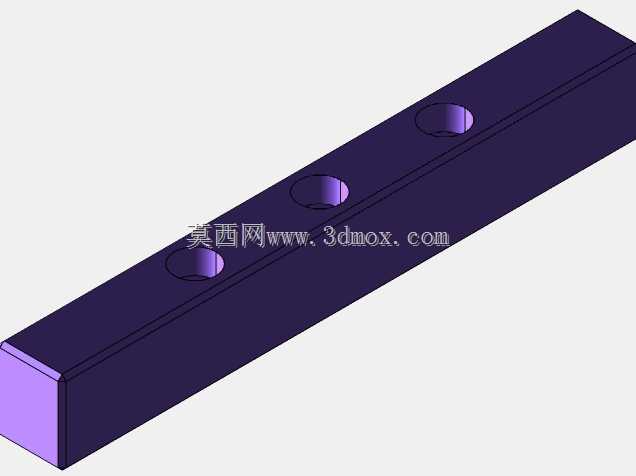

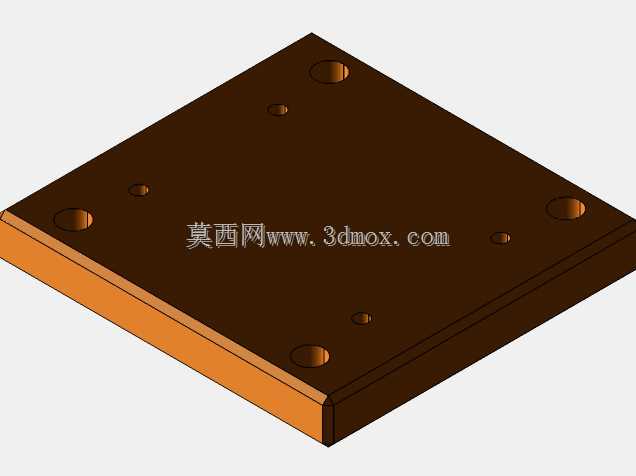

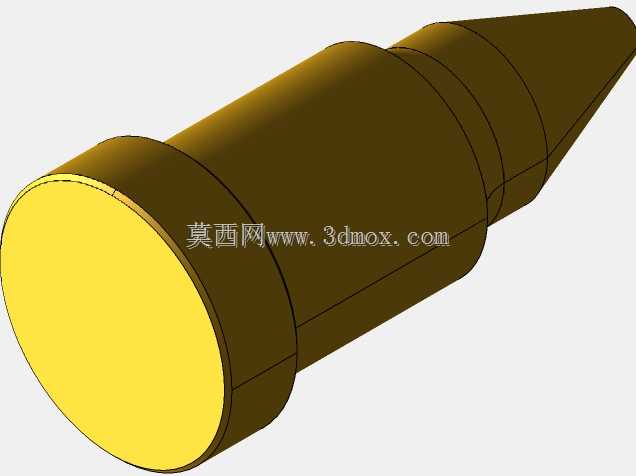

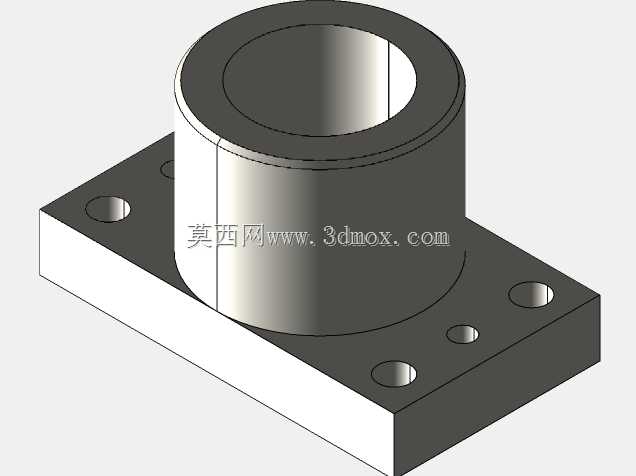

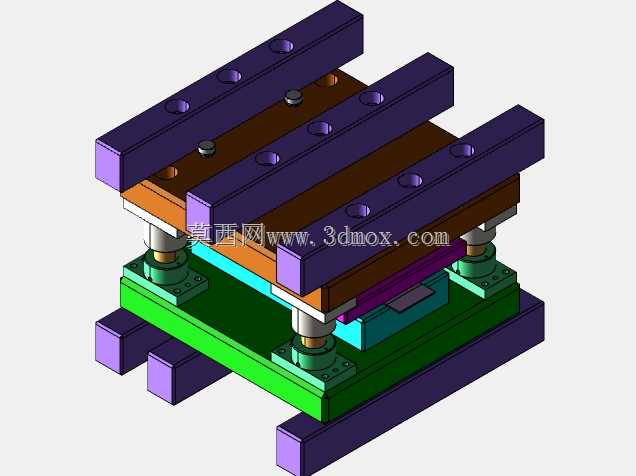

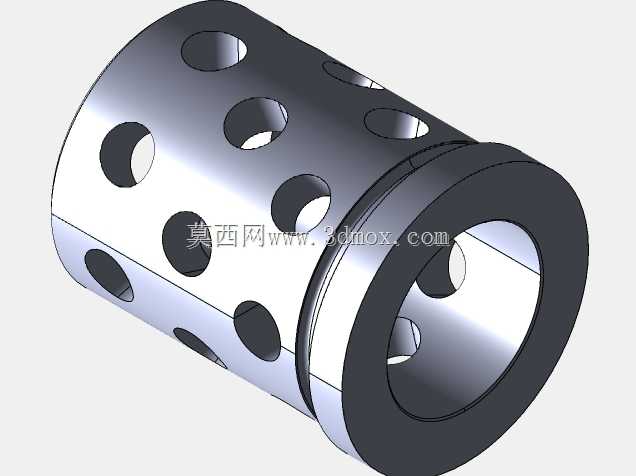

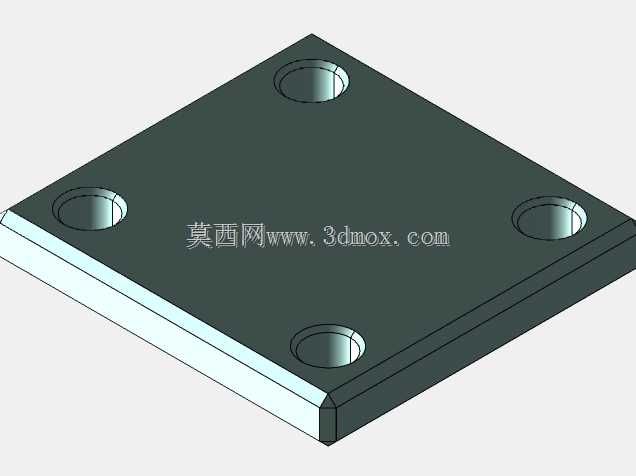

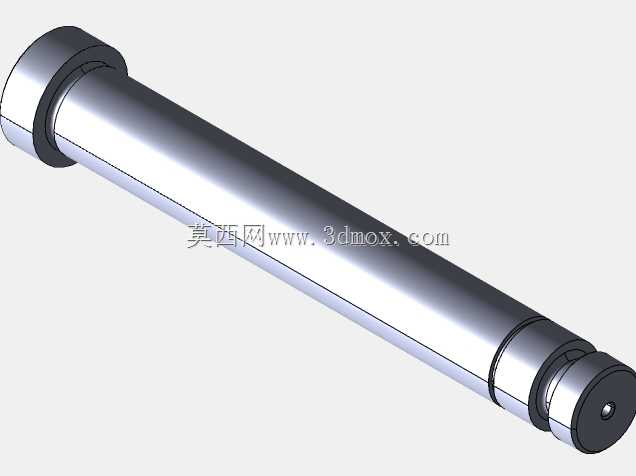

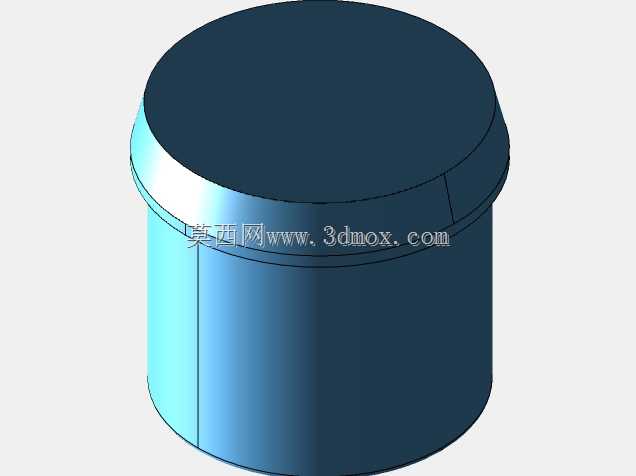

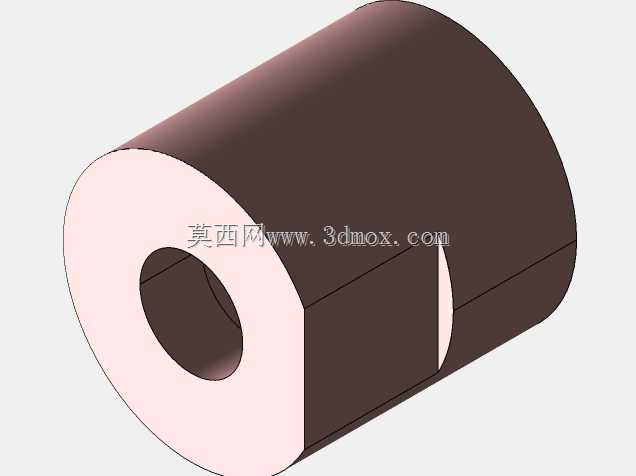

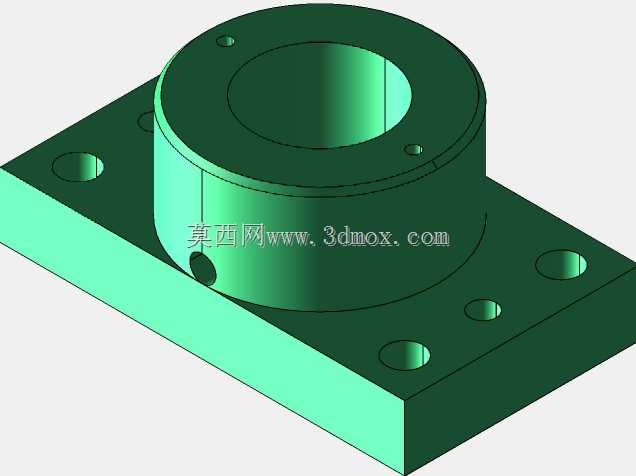

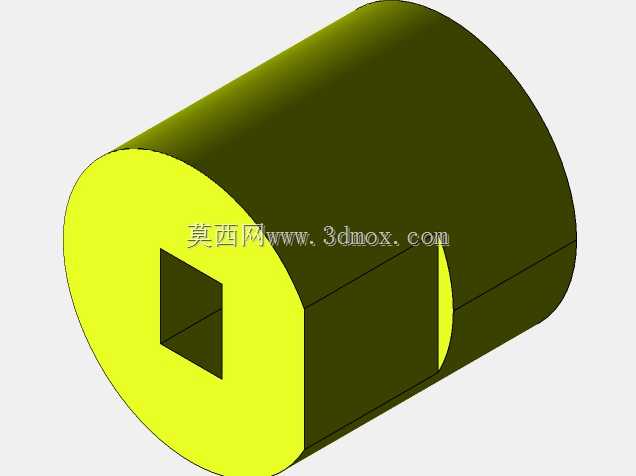

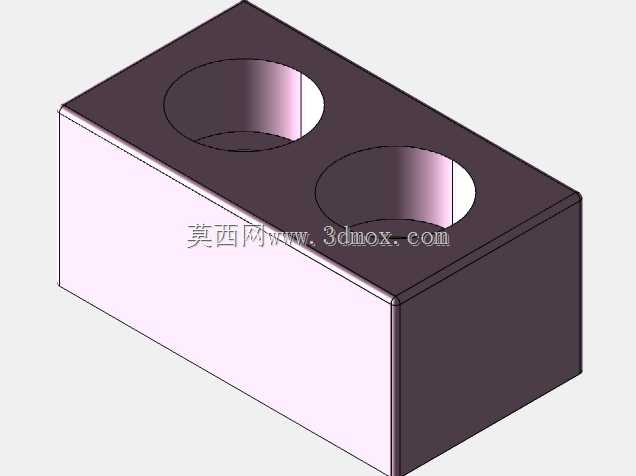

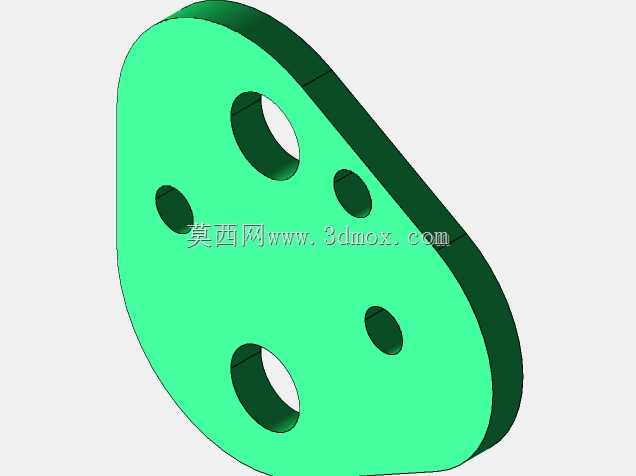

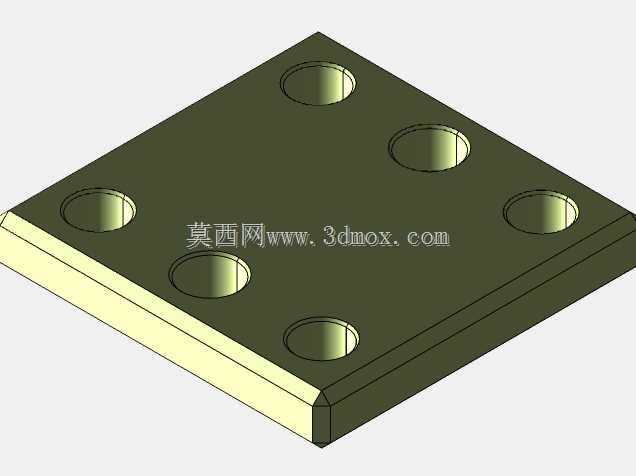

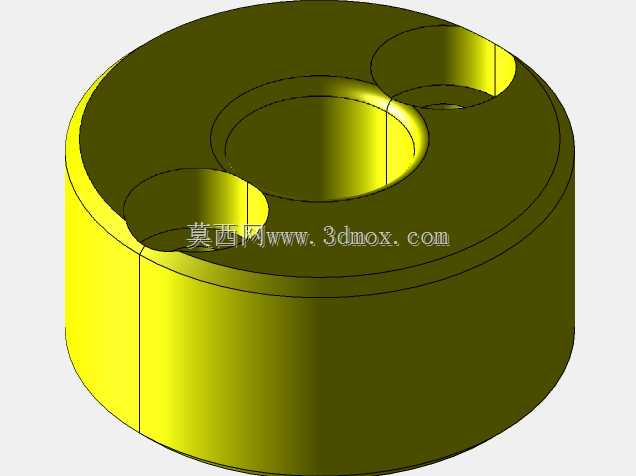

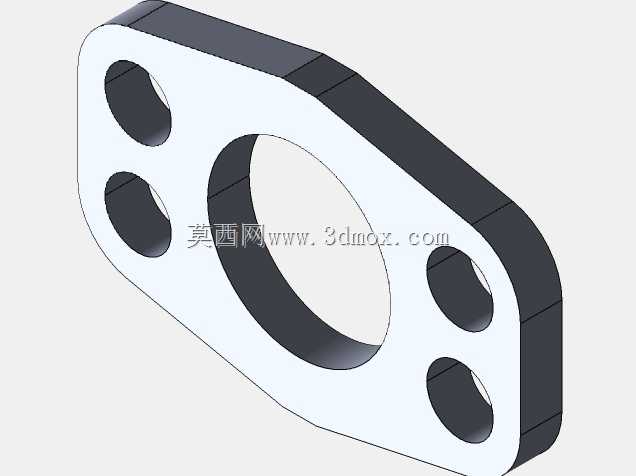

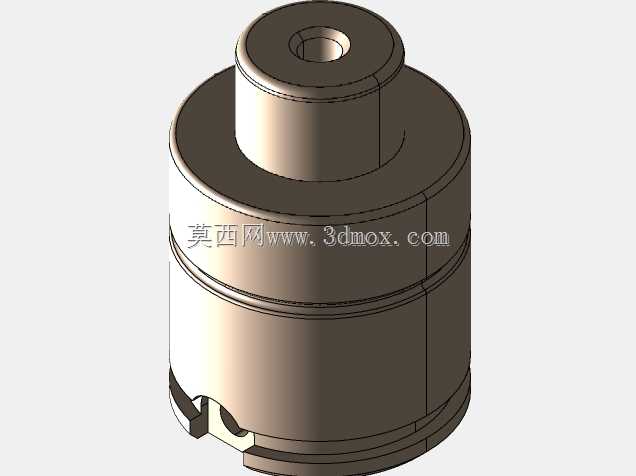

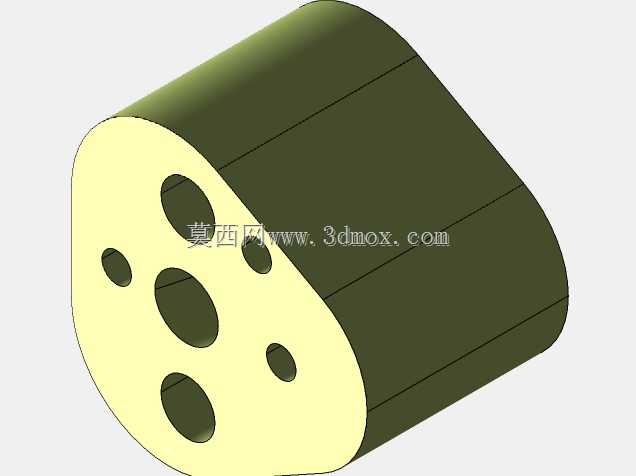

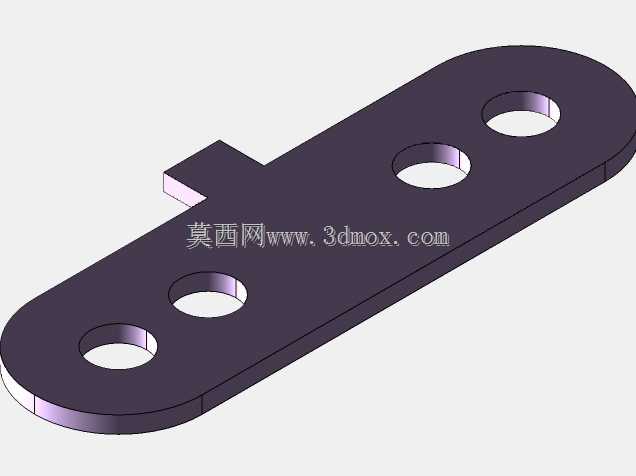

　　这套压具主要面向薄板类零件的渐进式冲压加工场景，适配中小吨位开式压力机的安装接口，可完成多工位连续冲裁、成型工序的工件压紧与工序间定位，在电子接插件、小型五金结构件的批量冲压生产线上应用广泛，能有效避免多工位送料过程中工件移位导致的成型尺寸超差问题。从结构布局来看，整套压具采用上下模分体式设计，上层设置三条平行的安装压梁，压梁上预留等距排布的沉头安装孔，可直接通过内六角螺栓与压力机滑块端面连接，压梁下方设置棕色的上模座垫板，用于分散滑块传导的冲压力，避免局部应力集中导致模座变形。上下模之间配置四组对称布置的导柱导套组件，导柱采用高碳铬轴承钢材质，表面淬火硬度达到HRC58-62，配合铜合金基自润滑导套，

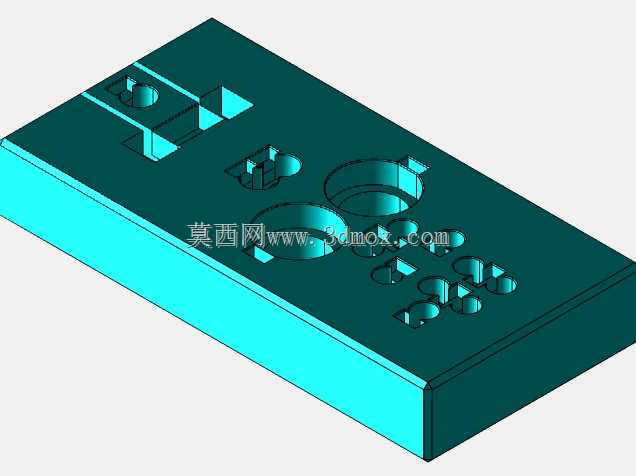

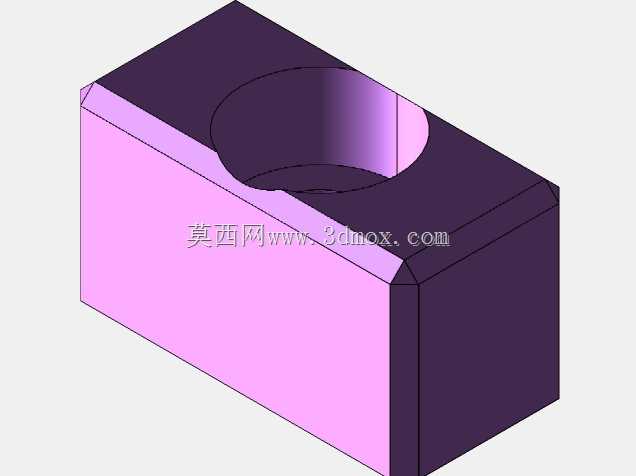

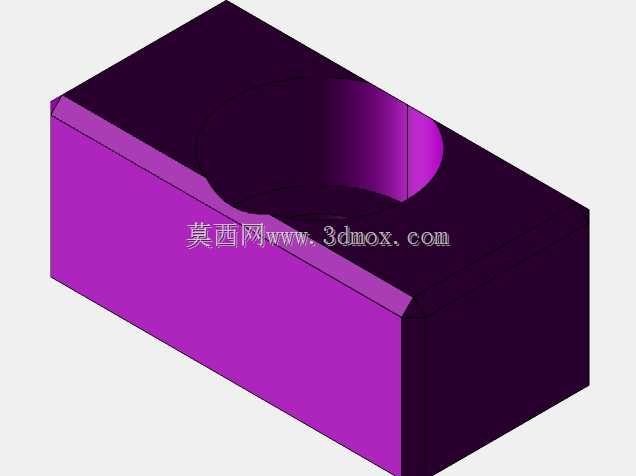

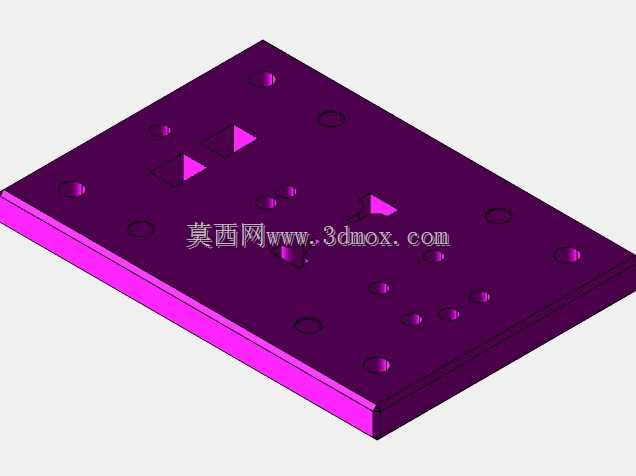

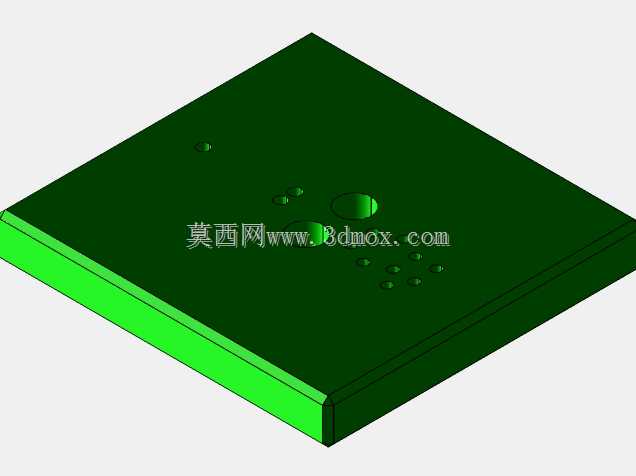

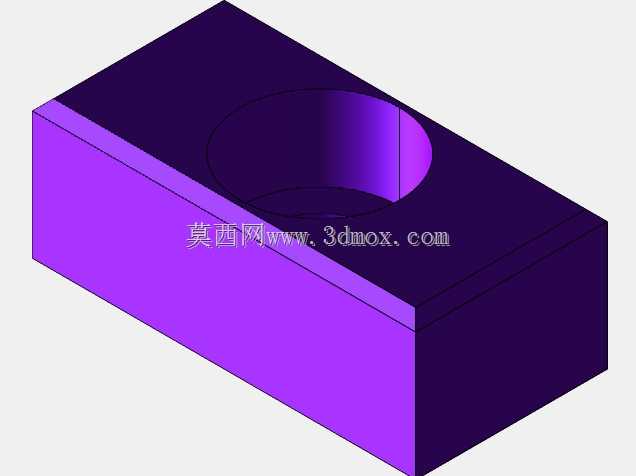

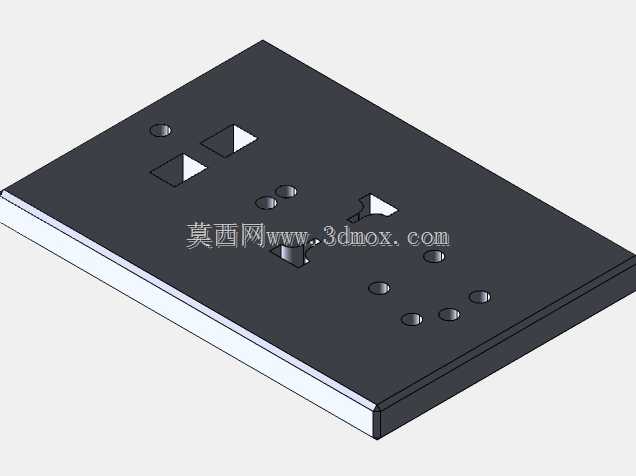

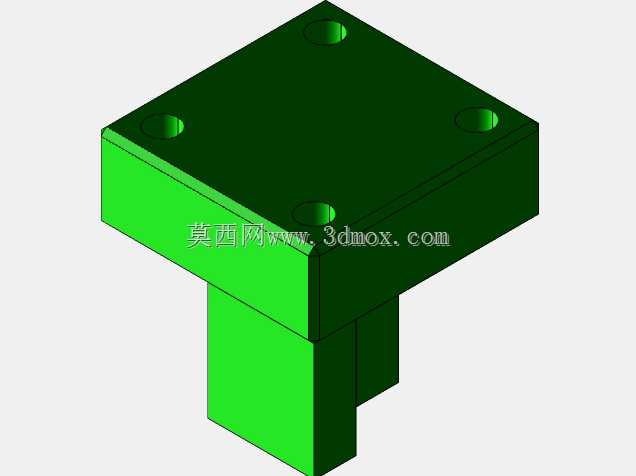

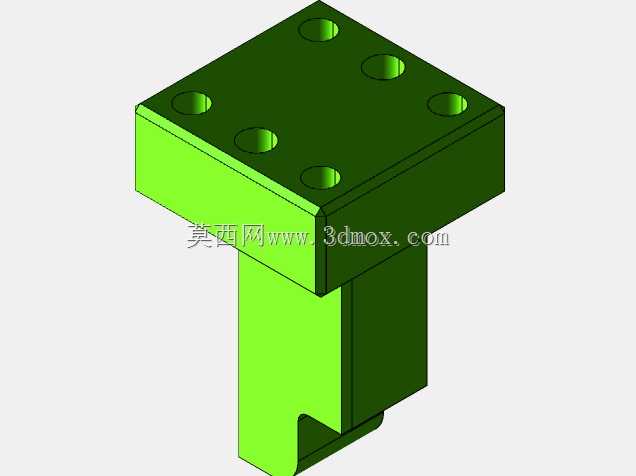

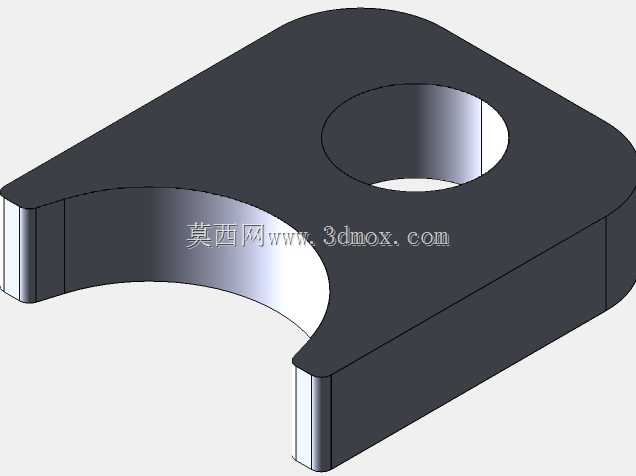

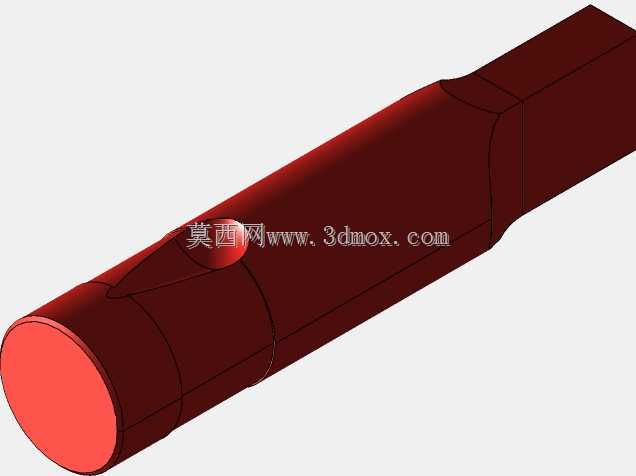

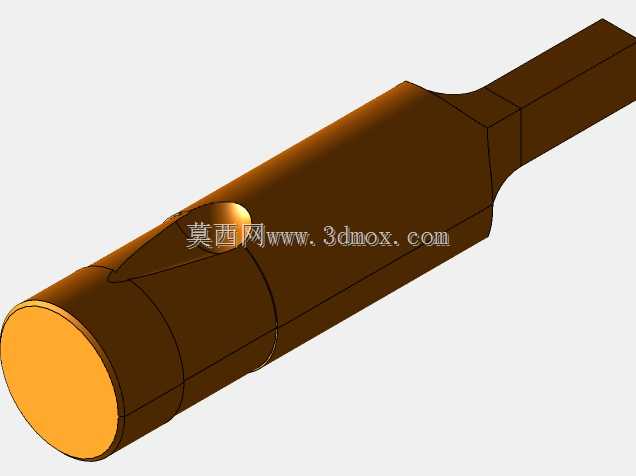

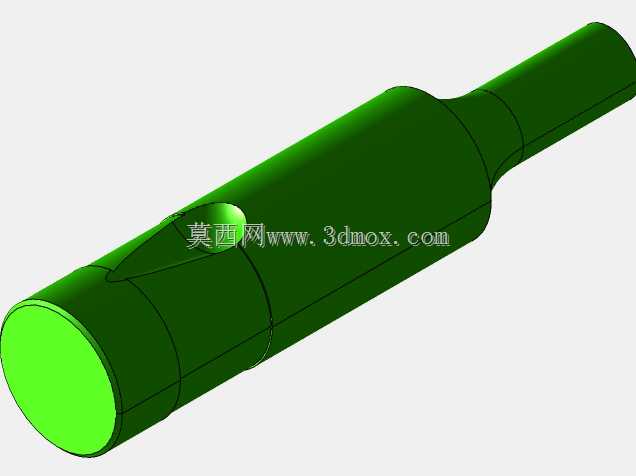

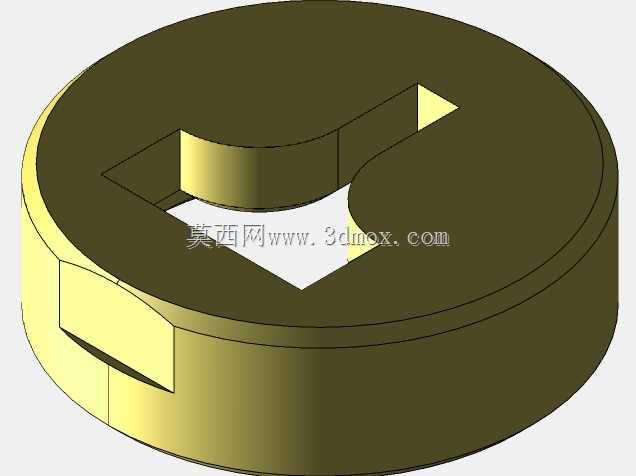

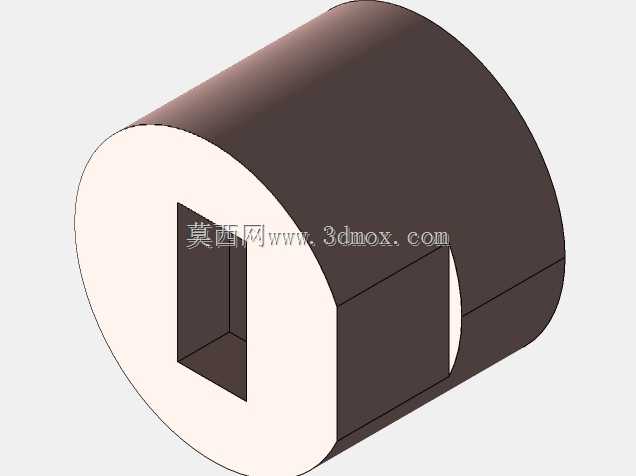

　　合模过程中可保证上下模的对位精度控制在0.02mm以内，消除压力机滑块本身的运动间隙对冲压精度的影响。下层绿色结构为下模座安装板，底部同样设置平行的定位压块，可通过T型螺栓与压力机工作台面的T型槽配合固定，安装板上预留了不同工位的模具安装位，可根据加工工序需求依次布置冲裁、折弯、整型等不同的凸凹模组件，相邻工位之间设置弹性卸料板，通过内置的矩形弹簧提供卸料力，避免冲压完成后工件卡滞在上模。设计过程中重点考虑了安装边界的适配性，整体闭合高度可通过增减上下垫板的厚度进行调整，适配不同行程参数的压力机设备，导柱的有效导向长度大于上模的最大工作行程，可保证合模全程导柱与导套不脱离，避免出现啃模风险。上下模的连接螺栓全部采用8.

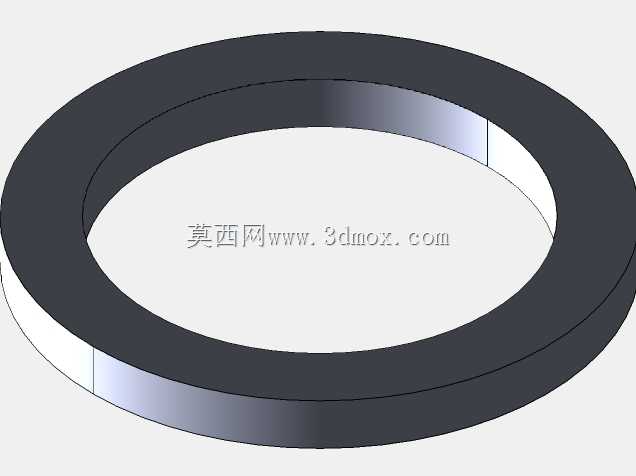

　　8级以上高强度螺栓，安装时按照对角线顺序分次拧紧，保证模座受力均匀，避免长期受交变载荷作用出现连接松动。压具的中间层预留了送料通道空间，适配自动送料机的送料高度，可配合卷料开卷校平设备实现连续自动化生产，无需人工逐片放置坯料，大幅提升生产效率。在实际使用中，这套压具可根据加工零件的尺寸调整压梁的安装间距，适配不同宽度的卷料加工需求，导套位置设置了防尘密封毡圈，可阻挡冲压过程中产生的金属碎屑进入导套配合面，延长导向组件的使用寿命，减少日常维护的频次。
