螺杆式快速夹紧工装夹具结构设计

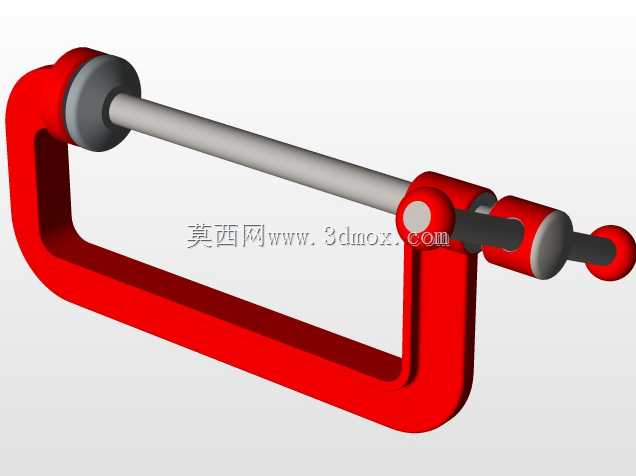

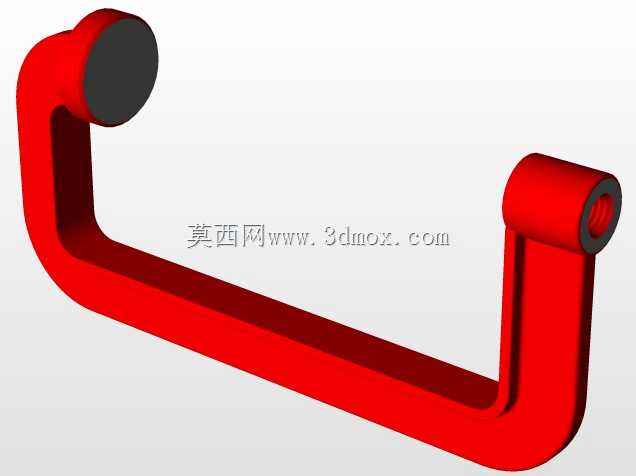

　　这款手动螺杆式夹紧机构，是工装夹具领域非常典型的通用夹持结构，日常在小型零件装配、工件钻孔定位、胶粘固化固定、薄壁件焊接夹持等场景中都能见到它的身影，相比气动、液压夹紧方案，它不需要额外配套动力源，完全依靠手动操作就能实现稳定夹持，在小批量加工、维修作业、实验室试样装夹场景下的适配性极强。从结构设计逻辑来看，整体采用C型开口的框架作为承载主体，这种开口结构能让工件从侧面直接推入夹持区间，不需要从端部穿入，对异形件、带伸出结构的工件包容度更高，框架主体做了等截面弯型处理，受力路径连续，在螺杆施加轴向夹紧力时，框架的变形量能控制在极小范围内，不会因为框架张口导致夹持力衰减。核心的施力部件采用梯形传动螺杆，配合端部的旋转手轮，

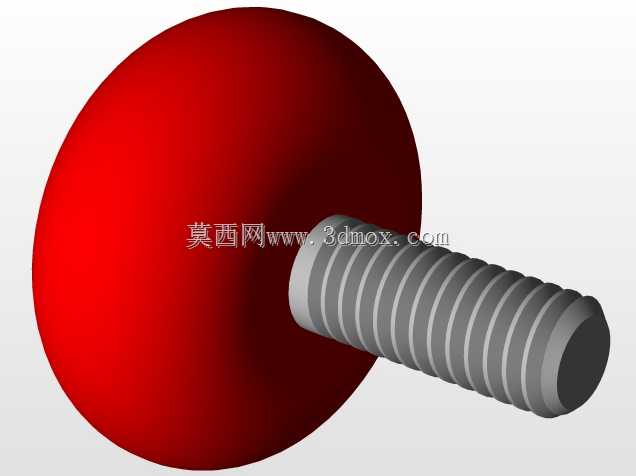

　　操作时只需要转动手轮就能带动活动压头沿轴向进给，梯形螺纹的自锁特性可以保证夹紧后不会因为工件振动、受力反冲出现松脱，不需要额外增加锁止结构就能维持夹持状态的稳定性。活动压头与螺杆端部采用铰接式连接，压头可以在小角度范围内自适应偏转，当被夹持工件的表面存在轻微角度偏差、或者表面不平整时，压头能自动贴合工件表面，避免点接触导致的工件压痕、夹持打滑问题，固定端的压头采用内嵌式安装，和框架主体刚性连接，作为夹持的基准定位面，两个压头的端面都做了平面化处理，接触面积足够分散夹紧力，不会对软质工件表面造成过度压伤。从安装边界来看，这款夹紧机构的整体外轮廓没有多余的外凸结构，C型框架的背部是平直的安装面，可以直接通过螺栓固定在工作台、工装基板上，

　　也可以单独手持使用，夹持行程覆盖了常规小型工件的尺寸范围，开口深度可以满足大部分板件、轴类零件、小型组件的夹持需求，操作时的施力手轮位于机构外侧，操作空间充足，不会和工件、安装台面产生干涉。在建模过程中，各个运动部件之间都预留了合理的装配间隙，螺杆和框架的螺纹配合段做了足够的啮合长度，保证传力的可靠性，铰接位置的间隙控制既保证压头可以灵活偏转，又不会出现过大的窜动影响夹持精度，整体结构没有冗余零件，加工工艺性好，框架部分可以采用型材弯制或者整体铣削加工，螺杆、压头都是通用机械加工就能完成的零件，后期维护只需要定期在螺纹段涂抹润滑脂就能保证操作顺畅，使用寿命长，不需要频繁更换易损件。实际使用中，

　　这款夹紧机构的夹持力可以通过手轮的拧紧力矩灵活控制，针对木质、塑料、薄金属等不同材质的工件，都能调整到合适的夹紧力度，既保证装夹牢固，又不会夹坏工件，在多品种小批量的生产场景下，这种通用型夹紧结构的复用性很高，不需要针对每种工件单独设计专用夹具，能有效降低工装投入成本。
