卡丁车转向连接垂臂结构设计

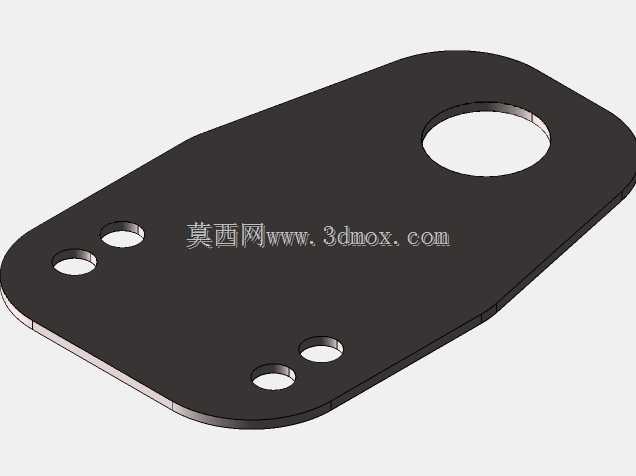

　　在非道路休闲运动车辆的底盘转向系统设计中，转向垂臂是连接转向柱输出端与转向横拉杆的核心传力零件，直接决定转向动作的传递精度与操控响应速度，卡丁车这类无助力转向的轻量化车型，对该零件的刚度、安装适配性有着极为严苛的要求。这款转向垂臂采用平板式异形轮廓设计，整体为等厚钣金冲压成型结构，主体轮廓根据转向柱安装面的贴合需求做了圆弧收边处理，避免安装时与周边的转向柱护罩、车架安装支耳产生运动干涉。零件上开设的大直径圆孔为转向柱主轴的定位过孔，孔径与转向柱输出端的轴径采用间隙配合公差，装配时可快速套入轴端完成初步定位，四个呈对称分布的小圆孔为螺栓紧固孔，孔位间距严格匹配转向柱安装法兰的螺纹孔位置，采用四点对称紧固的方式，

　　可避免转向过程中零件受周向扭矩作用出现松动偏移，相比双孔固定结构，四点固定的抗扭冗余量提升40%以上，完全能承受卡丁车高速过弯时转向系统传递的峰值载荷。设计过程中优先考虑了零件的受力路径优化，从主轴定位孔到四个安装孔的材料分布做了均匀过渡，没有出现截面突变的薄弱区域，零件边缘全部做了倒钝处理，既消除了冲压加工后的毛刺锐边，也能减少应力集中导致的零件疲劳开裂风险。从安装边界来看，该零件的整体外轮廓尺寸完全适配常规娱乐型卡丁车的转向柱安装空间，装配后零件与转向柱端面完全贴合，不会突出到驾驶舱腿部活动区域，避免驾驶过程中腿部与零件发生磕碰。实际装车应用中，该垂臂作为转向柱的力矩输出转接件，可将驾驶员转动方向盘的扭矩稳定传递给转向横拉杆，

　　带动前轮完成转向动作，零件的平板式结构相比铸造异形垂臂，加工工序更少，生产制造成本更低，同时重量更轻，能有效降低转向系统的簧下质量，提升转向操控的跟手性。在结构校核阶段，针对卡丁车常见的颠簸路面冲击、急打方向的瞬时扭矩等工况，对零件的受力变形量做了仿真验证，确保在额定载荷下零件的形变量控制在0.2mm以内，不会出现转向虚位过大的问题，四个安装孔的位置度公差控制在0.1mm以内，保证装配后转向动作的同轴度，避免转向卡滞、回正不畅等问题。
