汽车仿真验证用艾哈迈德车身结构

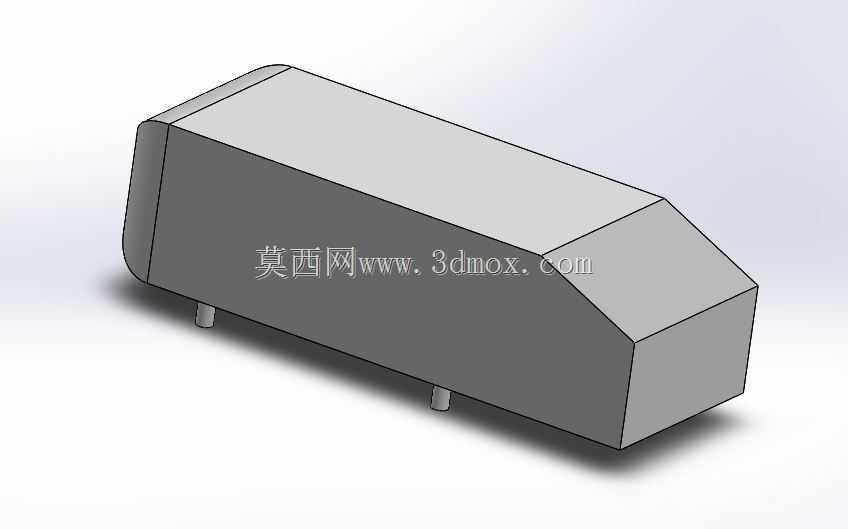

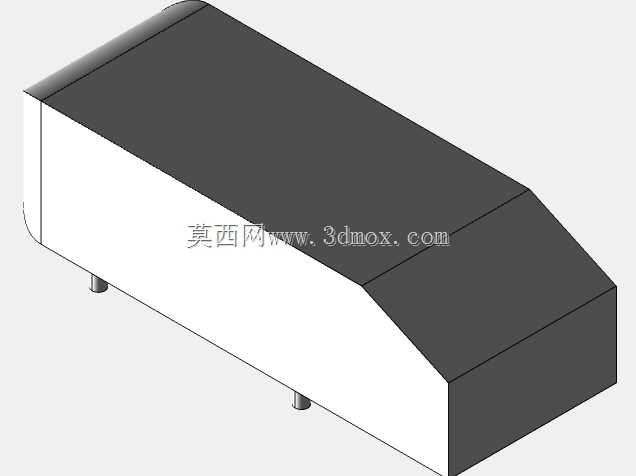

　　在汽车空气动力学研发流程中，艾哈迈德车身是行业内通用的标准化验证基准，不同于量产车型的复杂曲面造型，该结构刻意做了几何简化，保留了汽车车身核心的气动特征要素，能够为仿真工具精度校验、风洞试验对标提供统一的参照基准，避免不同车型复杂曲面带来的变量干扰，让研发人员可以快速定位仿真算法、试验流程中的误差来源。从结构设计逻辑来看，该模型采用类长方体的主体构型，尾部做了固定角度的斜切处理，这一设计是为了还原汽车行驶过程中尾部涡流的生成与脱落特性，主体部分的平直棱边可以模拟车身侧面与顶面的气流附着状态，底部设置的两个柱状支撑结构，既可以还原实车离地间隙的边界条件，也能在风洞试验或者仿真计算中模拟车底气流的流动状态，支撑结构的直径、

　　伸出长度都经过标准化设定，不会额外引入多余的气动干扰。在实际应用场景中，该结构既可以用于计算流体动力学软件的算法验证，帮助研发人员确认湍流模型、网格划分策略的计算精度，也可以作为缩比风洞试验的标准标模，校验风洞流场品质、测试设备的采集精度，很多高校的车辆工程专业、车企的空气动力学研发部门，都会将该模型作为入门级验证案例，用来培训新入职的仿真工程师，帮助其快速掌握汽车气动仿真的基本流程与边界设置方法。从安装边界来看，该模型的底部支撑为等直径圆柱结构，安装时可以直接固定在风洞试验台的夹持接口上，不需要额外设计转接工装，主体结构的外表面全部为平面与小曲率过渡曲面，建模过程中不需要处理复杂的A级曲面，能够大幅降低网格划分的难度，

　　减少前处理阶段的工作量，模型的整体长宽高比例严格遵循行业通用的艾哈迈德体标准设定，尾部斜切角度为固定值，能够保证不同测试场景下的结果具备可对比性。不同于量产车身需要考虑造型美观、人机工程、零部件布置等多重约束，该模型的所有几何特征都服务于气动特性验证这一核心目标，没有多余的装饰结构，也没有复杂的安装卡扣、内饰安装点等细节，能够让研发人员将注意力集中在气流流动特性本身，排除无关几何特征对测试、仿真结果的干扰，在很多新的气动优化算法验证过程中，研发人员都会先在该模型上做验证，确认算法有效之后再迁移到量产车型的复杂模型上，大幅降低研发试错成本。
