车辆进气系统锥形空气过滤装置结构设计

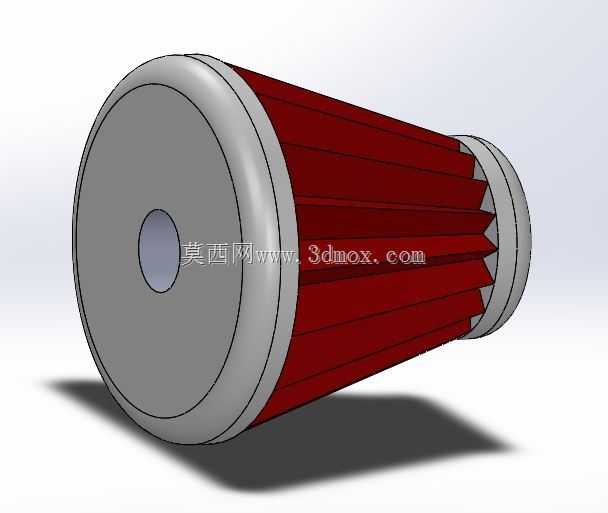

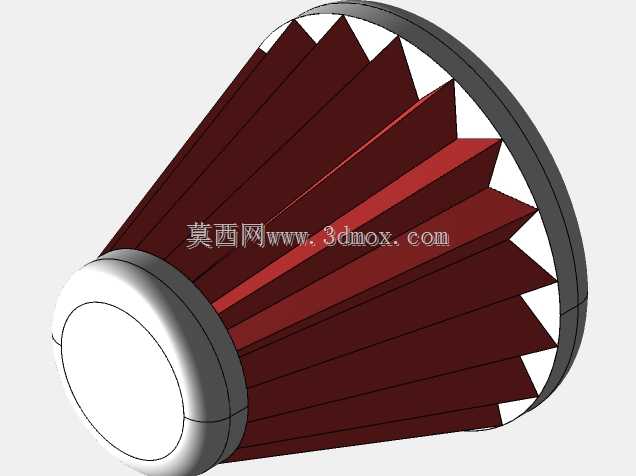

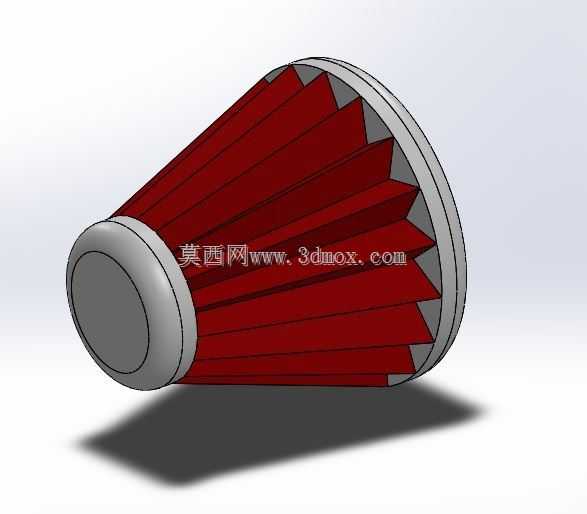

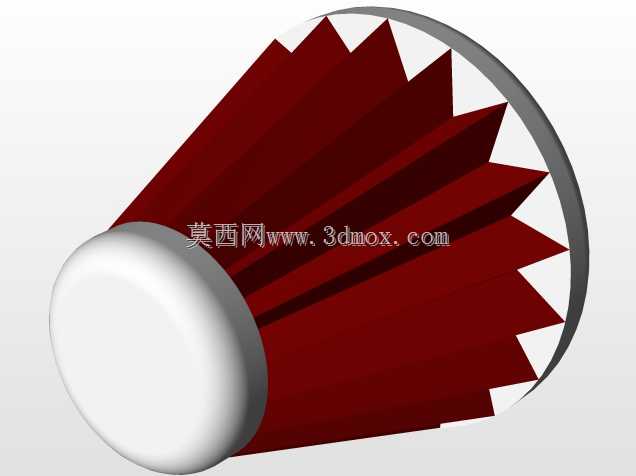

　　这款锥形空气过滤装置主要适配车辆进气系统，核心作用是在外界空气进入发动机气缸前，滤除空气中携带的沙尘、金属磨屑、碳粒等硬质杂质，避免气缸壁、活塞环、气门密封面出现异常磨粒磨损，同时兼顾进气阻力控制，保障发动机进气量匹配不同工况的空燃比需求。从结构设计来看，采用锥台形折叠滤纸作为核心过滤介质，褶皱式排布的滤纸在有限的安装空间内最大化拓展了有效过滤面积，相比同直径平面滤芯，容尘量提升40%以上，同时能让气流沿锥面均匀分布，避免局部滤纸过早堵塞，延长保养周期。两端的密封端盖采用硬质工程材质一体成型，大端为进气侧敞口结构，边缘设计有环形密封卡槽，可直接卡接在车辆进气风箱的对接座上，无需额外转接法兰，小端为封闭圆弧结构，

　　通过内置的支撑网抵靠在进气道的定位凸台上，保证滤芯安装后不会因进气负压出现轴向窜动，密封面的压紧量控制在1.2-1.5mm区间，既避免未过滤空气从侧边短路进入进气道，又不会因压紧力过大导致端盖变形。安装边界方面，该滤芯整体锥度控制在1:4.5，大端外径适配多数紧凑型乘用车、小型工程车辆的进气风箱安装位，轴向长度可根据不同车型的进气舱空间做等比例缩放，褶皱滤纸的折高、折距经过流体仿真优化，折距保持在3-4mm时，进气阻力处于最低区间，同时滤纸表面的浸渍处理层可抵御进气中的少量油气、水汽侵蚀，避免滤纸遇水发胀导致透气性下降。实际装车应用中，这类锥形滤芯多用于改装车辆进气系统或原厂高流量进气配置，相比传统圆柱形滤芯，

　　锥面结构能让进气气流形成渐缩式导流效果，降低进气紊流产生的噪音，同时在发动机高转速工况下，能提供更充足的进气流量，保障动力输出的平顺性。设计过程中需要重点校核滤芯的抗负压变形能力，在发动机全负荷工况下，进气道负压可达6-8kPa，滤纸内侧的金属支撑网需要采用菱形网孔结构，网丝直径0.3mm即可提供足够的支撑强度，同时不会遮挡过多过滤面积，端盖与滤纸的粘接采用耐高温聚氨酯胶，可耐受-40℃到120℃的工作温度区间，适配发动机舱内的复杂温度环境，避免长期使用后粘接处开裂导致密封失效。
