曲柄滑块式快速回位往复运动机构

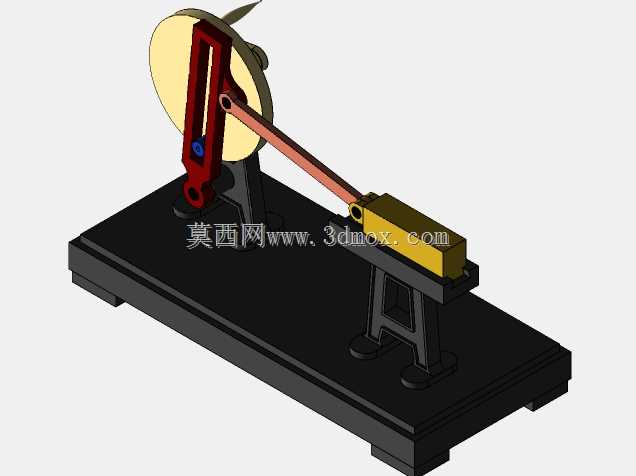

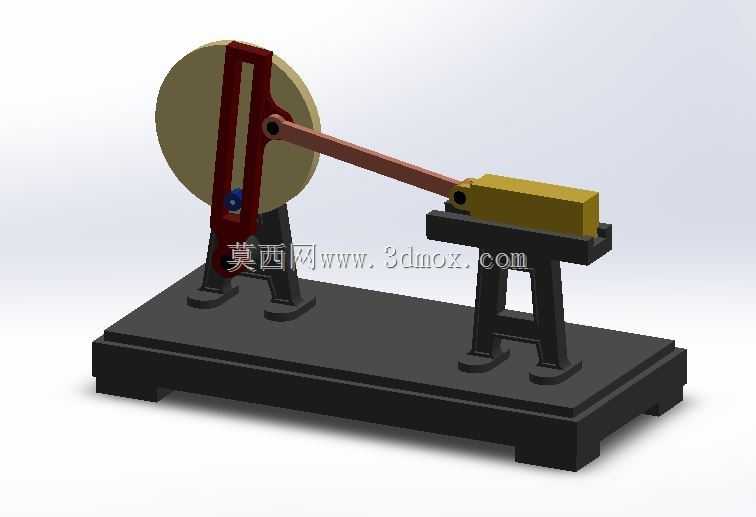

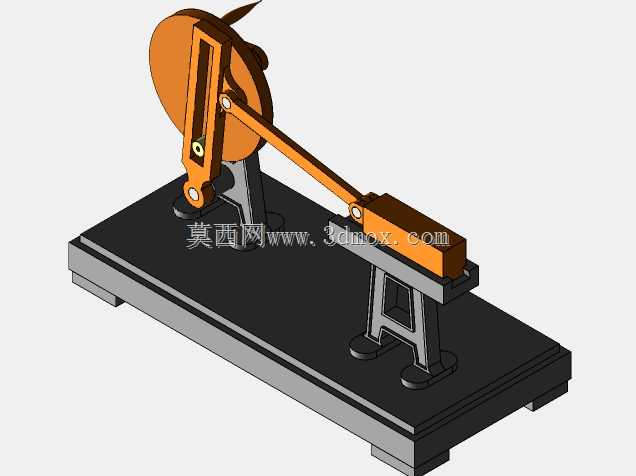

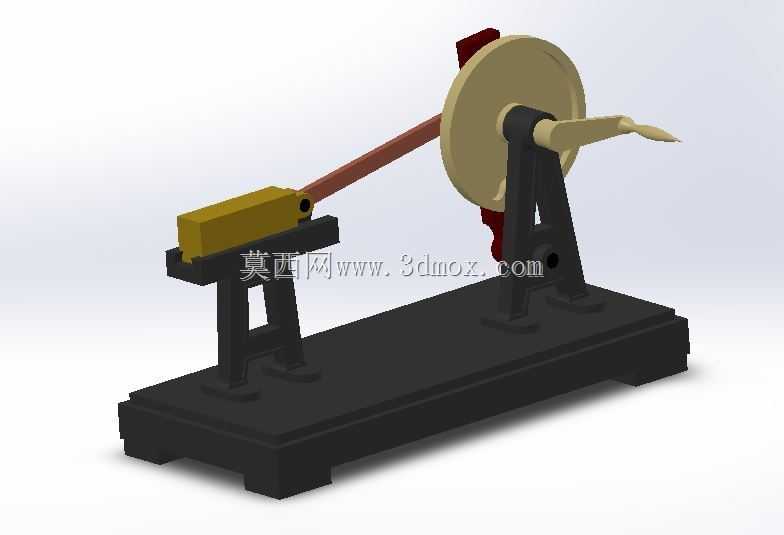

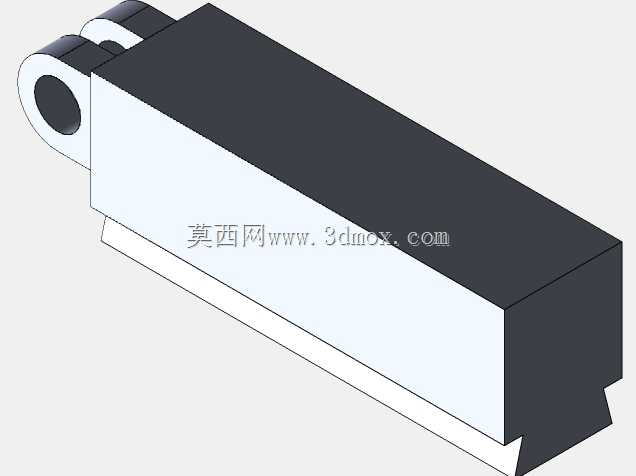

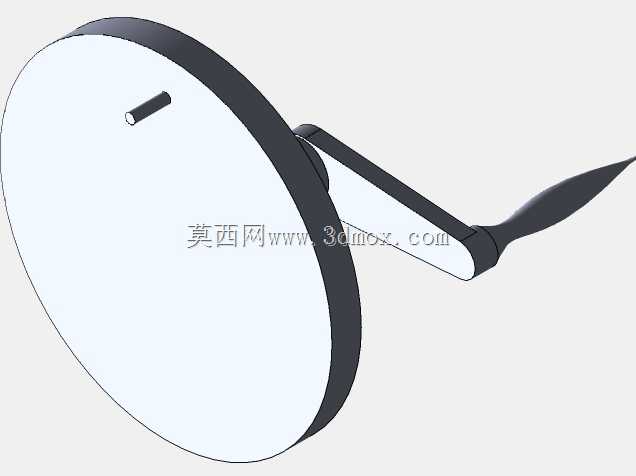

　　这套往复运动机构核心依托曲柄滑块传动逻辑实现急回特性，在各类需要非等时长往复动作的工业场景中应用广泛，比如小型冲压设备的送料工位、自动化产线的短距推料单元、轻工机械的往复执行端，都能见到这类机构的衍生结构。从实际功能来看，它的核心作用是让执行端在工作行程保持平稳匀速的推进动作，保证加工、送料等工序的动作稳定性，而回程阶段则以更快的速度完成复位，压缩空行程的时间占比，直接提升单工位的作业效率，相比等时长的曲柄滑块结构，同转速下作业节拍能提升30%左右。设计层面上，这套结构将圆盘形曲柄通过偏心销与传动连杆铰接，连杆另一端连接滑动工作块，滑动块被约束在平行于安装底座的导向支座内，仅能沿单一直线方向往复移动；

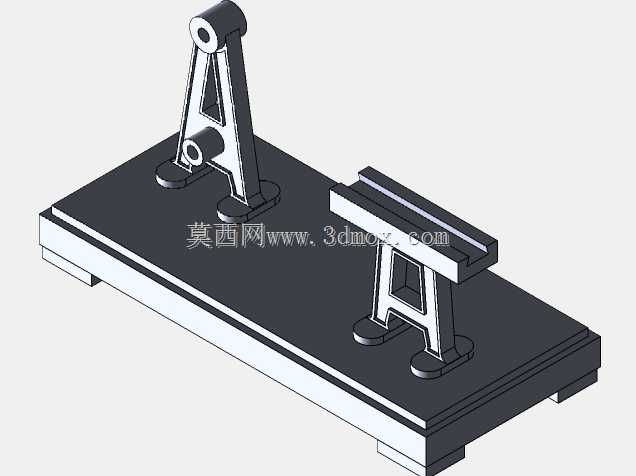

　　曲柄的回转中心与滑块运动轨迹线存在固定偏心距，正是这个偏心距配合曲柄的定速回转，让滑块前进与回程的曲柄转角差形成速度差，实现快速回位的效果。安装边界方面，整套机构的所有部件都集成在一体式铸造底座上，底座预留了四个沉头安装孔，可直接固定在设备机架的安装平面上，不需要额外搭建支撑结构；导向支座的高度经过匹配设计，保证连杆运动过程中不会与底座、曲柄支架发生运动干涉，曲柄支架的两个支撑脚对称分布在曲柄两侧，承受曲柄回转带来的交变载荷，避免长期运行出现支架偏斜。从结构细节来看，曲柄与支架之间采用转动副配合，偏心销与连杆两端的铰接处预留了润滑间隙，可定期加注润滑脂降低铰接磨损；滑动块与导向槽之间采用间隙配合，既能保证滑动顺畅无卡滞，

　　又能控制滑动间隙避免动作过程中出现过大的横向窜动，保证执行端的动作精度。实际选型适配时，可根据所需的滑块行程调整曲柄上偏心销的固定位置，偏心距越大滑块的往复行程就越长，同时回程的急回特性也会更明显，设计人员可根据实际工位的行程需求、节拍要求灵活调整参数，不需要改动整体的安装底座尺寸，适配性较强。这类机构没有复杂的电控元件，纯机械结构的可靠性更高，在恶劣的车间工况下也能长期稳定运行，维护成本远低于带电控驱动的往复执行单元，是中小型自动化设备中非常实用的机械传动结构。
