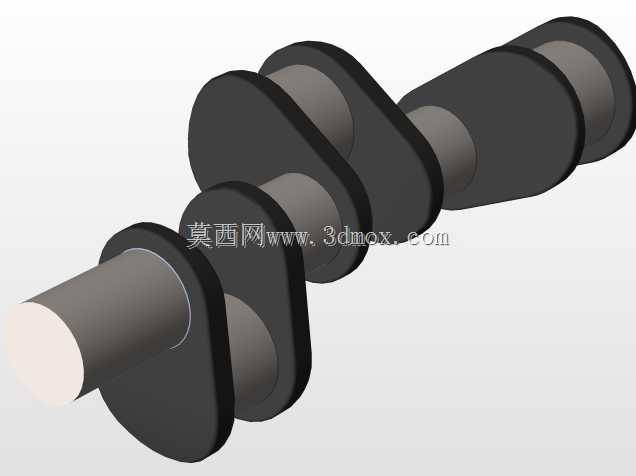

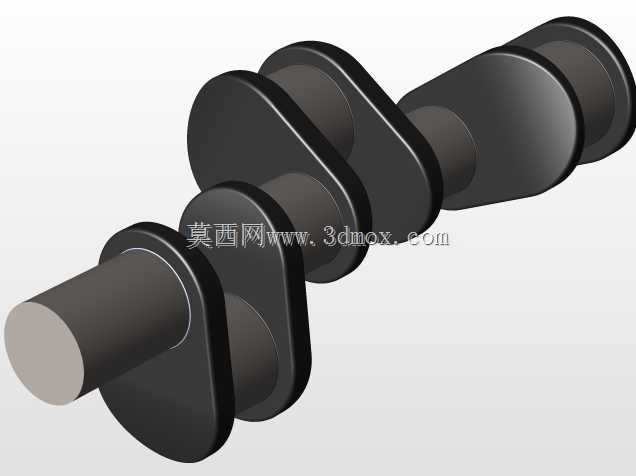

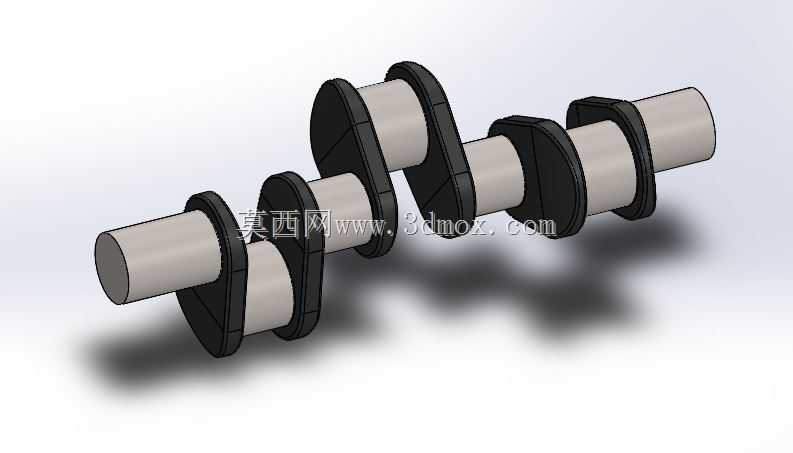

汽车发动机四缸曲轴三维结构设计

　　作为内燃机核心动力转换构件，这款曲轴的三维建模完全围绕往复式发动机的实际做功逻辑展开，建模过程中优先还原了各曲柄销、主轴颈的同轴度公差基准，所有圆角过渡、平衡块轮廓都严格参照量产发动机的加工工艺要求搭建，没有为了视觉效果随意调整曲面曲率。从实际应用场景来看，这类四缸曲轴主要适配1.6-2.0L排量的民用乘用车汽油发动机，安装时需要匹配缸体主轴承座的同轴孔系，主轴颈的轴径公差带控制在IT6级区间，和轴瓦的配合间隙预留0.02-0.04mm的热膨胀余量，避免发动机高转速运转时出现抱轴故障。设计阶段首先确定的是曲柄半径，这个参数直接决定发动机活塞行程，本次建模的曲柄半径为43mm，对应活塞行程86mm，和常规民用机型的压缩比匹配逻辑一致，

　　四个曲柄销按照180度相位角对称布置，能够保证四缸机的做功间隔均匀，减少运转时的一阶二阶振动。平衡块的外形轮廓经过配重优化，每块平衡块的质心位置都经过偏心距计算，能够抵消曲柄销和连杆大头旋转产生的离心力，以及活塞往复运动产生的惯性力，建模时特意保留了平衡块上的去重钻孔位，方便实际生产过程中做动平衡校正。从安装边界来看，曲轴前端预留了正时齿轮、皮带轮的安装轴段，轴段上的键槽尺寸按照平键GB1096标准设计，后端预留了飞轮连接法兰的安装孔位，法兰端的止口尺寸和飞轮定位基准完全匹配，轴向定位依靠中间主轴颈两侧的止推片实现，建模时预留了止推片的安装间隙。油道的设计完全内嵌在曲轴实体内部，主轴颈和曲柄销之间的斜油道角度按照45度布置，

　　能够保证发动机运转时机油在压力作用下顺利输送到各连杆轴颈位置，给连杆轴瓦提供持续润滑，油道的孔径统一设置为6mm，避免机油流动阻力过大影响润滑效果。建模过程中所有的轴颈表面都预留了磨削加工余量，圆角位置统一采用R2的过渡圆弧，避免应力集中导致曲轴在交变载荷下出现断裂失效，曲柄臂的厚度设置为18mm，能够满足发动机最大爆发压力下的强度要求，不会出现曲柄臂变形的问题。
