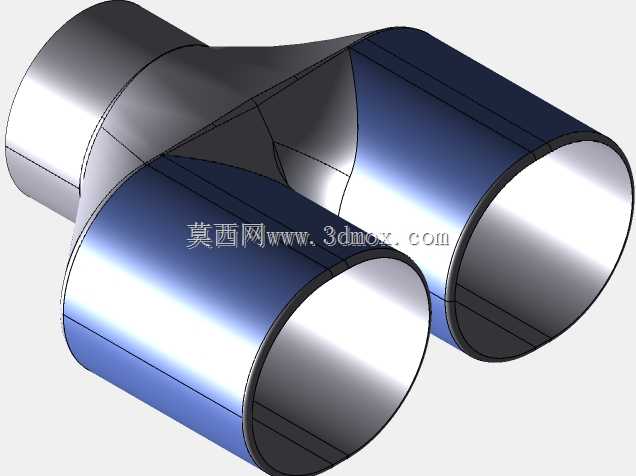

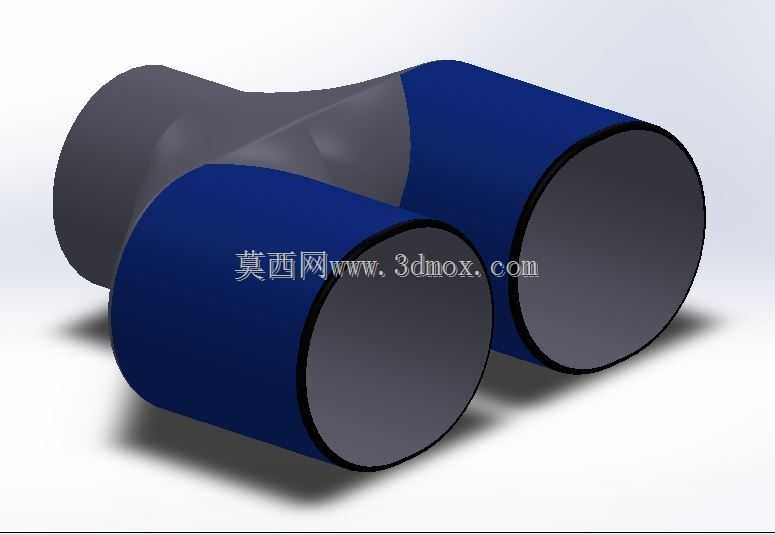

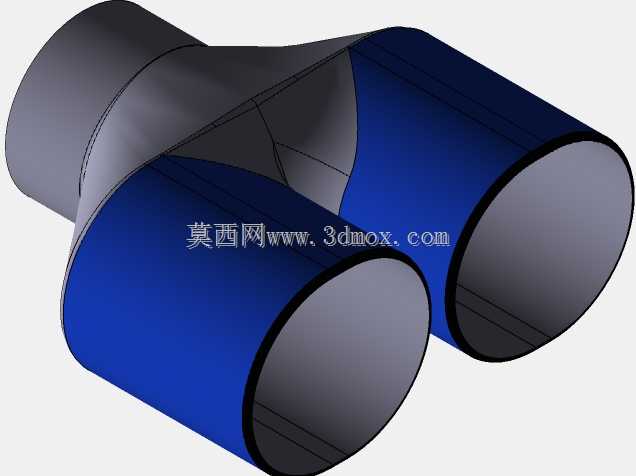

汽车双出排气尾嘴结构三维设计

　　该双出排气尾嘴结构主要应用于乘用车辆排气系统末端，是排气系统与外界连通的最终输出部件，既承担着将发动机燃烧后产生的废气顺畅导出的功能，也直接影响整车尾部的视觉观感与排气尾段的气流组织效果。从实际装车场景来看，这类双出结构多用于偏向运动定位的家用轿车、改装车型，替代原厂单出尾嘴来优化尾部视觉协调性，同时在排气背压控制上做了对应适配，不会因尾嘴结构改动造成排气阻力异常升高。

　　设计过程中首先考虑的是安装边界的适配性，两个圆柱形尾管的中心距、管体外径都严格对应主流车型后保险杠排气预留开孔尺寸，避免装车后出现尾嘴与保险杠剐蹭、外露间隙不均的问题；连接过渡段采用顺滑的Y型汇流曲面，没有生硬的折角结构，能让从前端消音器过来的气流均匀分流到两个尾管内，减少局部紊流产生的排气异响，也能降低不必要的排气阻力损失。尾管端部做了等厚的卷边处理，既提升了尾嘴端部的结构强度，避免日常使用中被飞石磕碰出现卷边变形，也能让尾管端面的视觉效果更规整，没有裸露的切割毛边。

　　从结构特性来看，整个部件采用等壁厚设计，适配常规的不锈钢冲压焊接成型工艺，过渡段的曲面曲率连续变化，在建模时通过曲面放样、曲率检查确保曲面没有突兀的拐点，既满足冲压成型的工艺要求，不会出现拉伸开裂的问题，也能让气流沿壁面顺畅流动。安装端预留了与前段排气管道对接的直段插接位，配合卡箍就能完成固定，不需要额外做复杂的连接结构，维修更换时的操作门槛较低。

　　在外形尺寸设计上，尾管的长度控制在不会超出保险杠外廓的安全范围内，避免车辆倒车时尾嘴先接触障碍物造成磕碰，同时尾管的轴线角度与保险杠型面保持平行，装车后从车外观察两个尾嘴的外露长度一致、倾斜角度协调，不会出现视觉上的歪斜感。过渡段的外形做了收腰处理，避开了保险杠内侧的安装筋位、倒车雷达走线的空间，不会与周边部件产生运动干涉，哪怕是车辆行驶过程中排气系统出现小幅振动，也不会碰到周边的塑料件造成异响或者部件磨损。
