螺旋弹簧式液压阻尼减震构件结构设计

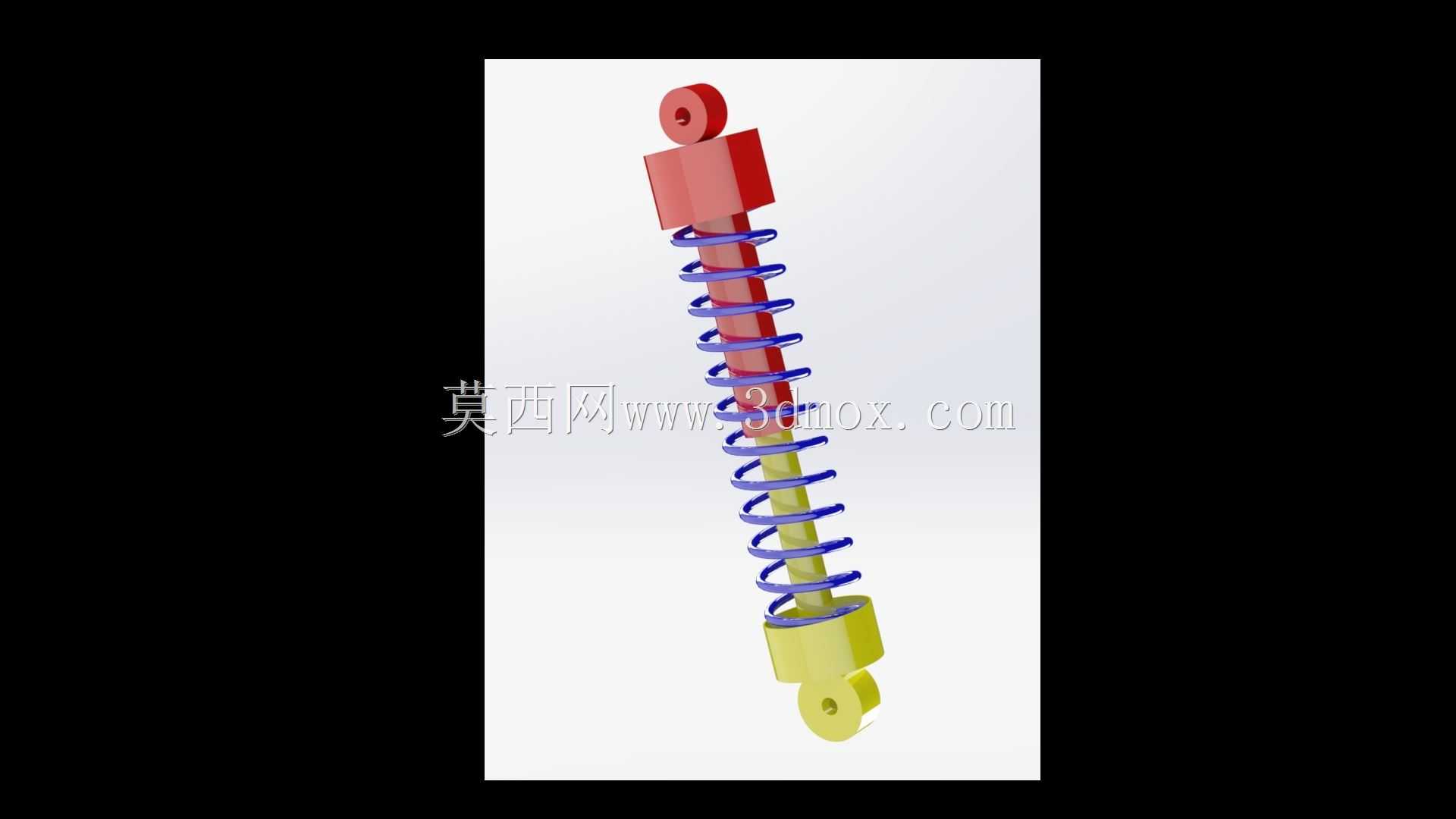

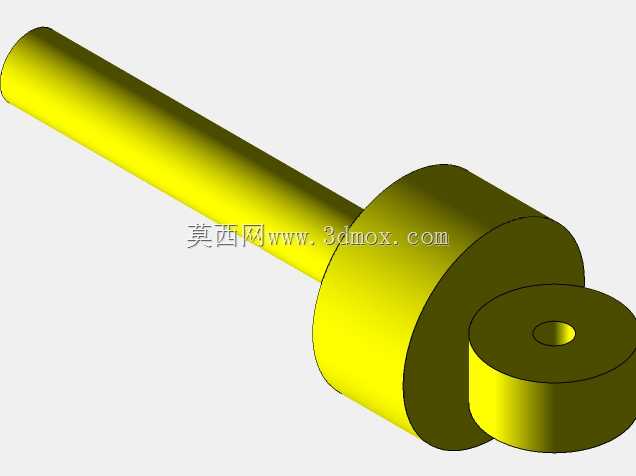

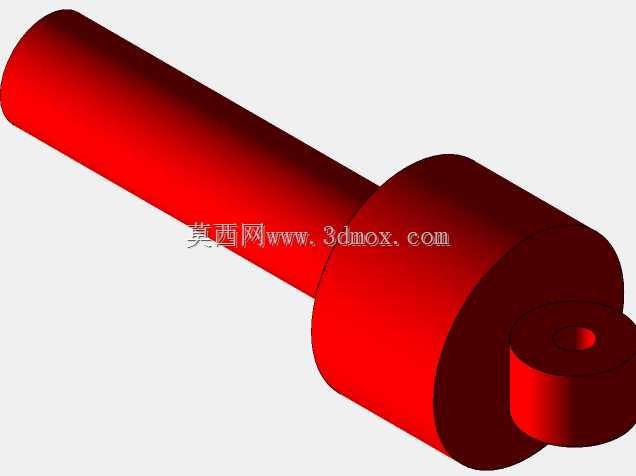

　　这款减震构件的设计，首先要匹配不同工况下的缓冲吸能需求，在乘用车辆悬架、小型工程机械行走机构、自动化设备隔振工位都能见到同类结构的应用，核心作用是抵消往复运动产生的冲击载荷，避免刚性碰撞带来的结构疲劳损坏，同时过滤高频振动传递，提升设备运行稳定性与操作舒适度。从结构组成来看，该构件采用圆柱螺旋压缩弹簧与阻尼芯同轴布置的方案，上下两端的安装吊耳分别预留铰接安装孔，上端吊耳与红色连接座一体成型，下端吊耳集成黄色阻尼缸端盖结构，螺旋弹簧采用等节距设计，表面做氧化着色处理区分部件，弹簧两端分别抵接上下连接座的限位台阶，避免工作过程中弹簧出现径向窜动。设计过程中首先要确定额定承载下的压缩行程，根据目标载荷匹配弹簧线径、中径与有效圈数，

　　保证弹簧刚度曲线线性平滑，不会在极限压缩位置出现并圈冲击；阻尼芯的行程要略大于弹簧极限压缩量，避免阻尼缸出现顶死情况，上下吊耳的安装孔中心距在自由状态下要匹配安装位的空间边界，铰接孔的孔径要适配常用的连接销轴尺寸，同时预留足够的铰接摆动角度，满足设备运行过程中减震器随悬挂摆动的角度需求，避免出现运动干涉。实际建模时要注意各部件的同轴度约束，弹簧与阻尼芯、连接座的配合间隙要控制在合理范围，既不能间隙过大导致晃动异响，也不能间隙过小出现运动卡滞；上下连接座的限位台阶高度要满足弹簧预压量的装配需求，保证安装后弹簧存在初始预紧力，避免设备空载状态下弹簧出现松脱异响。这类减震结构的阻尼力匹配需要结合弹簧刚度做调校，

　　压缩行程与回弹行程的阻尼比通常设置为1:1.2左右，能在快速吸收冲击的同时避免回弹过程出现多余的余振，在小型代步车辆、户外移动设备、工业输送线的隔振工位中，这类结构因为结构简单、维护方便、成本可控，应用占比一直很高，建模时还原各部件的装配关系与运动边界，能为后续的工程出图、运动仿真、载荷校核提供准确的三维基础，也方便设计人员根据具体安装场景调整安装孔位尺寸、弹簧参数与阻尼行程，快速适配不同的安装需求。
